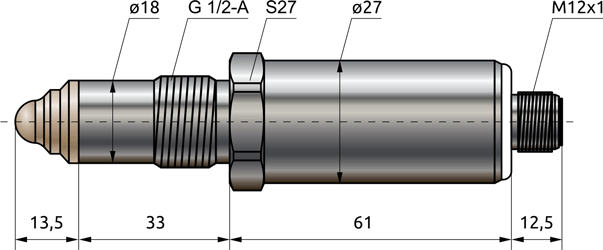

Электромагнитный сигнализатор уровня ELHART ELS-G12-M5-RS

Электромагнитный сигнализатор уровня ELS предназначен для контроля наличия рабочей среды в месте установки при непосредственном контакте с чувствительным элементом.

Датчик устанавливается:

• в металлические емкости для определения уровня среды,
• на трубопроводы, для защиты насосов от «сухого хода».

При этом специальное гигиеническое присоединение с конусным уплотнением позволяет использовать датчик в пищевых и фармацевтических применениях. Например:

• с жидкими средами (молоко, пиво, соки);
• умеренно налипающими (джем, сгущенное молоко, крем-мыло);
• порошками (сухое молоко, порошок какао, гидрокарбонат натрия).

Также датчик выдерживает температурные режимы, CIP/SIP мойку: до +120 °C в течение 1 часа.

Сигнализатор уровня поддерживает настройку посредством интерфейса RS-485, протокол Modbus RTU, либо путем прямой записи/чтения регистров, либо посредством бесплатного программного обеспечения Конфигуратор ELHART.

Сигнализаторы уровня ELS используются с таким оборудованием, как:

• Контроллер управления насосами
• ПИД регулятор с дискретными входами
• Преобразователь частоты для управления насосами
• Программируемый логический контроллер
• Программируемый логический контроллер с модулями ввода дискретных сигналов

• Усовершенствованный алгоритм обработки сигнала, обеспечивающий стабильную работу даже со сложными средами: щелочными и кислотными растворами, жидким мылом, поверхностно-активными веществами (ПАВ).
• Автоматическая температурная компенсация - обеспечивает стабильность работы во всем температурном диапазоне.
• Совместимость с процессами CIP/SIP - выдерживает мойку оборудования при температуре до +120 °C в течение 1 часа.
• Работа с конфигуратором ELHART - упрощает ввод в эксплуатацию, калибровку, перенос и архивирование настроек.
• Полная настройка параметров по цифровому интерфейсу RS-485 (Modbus RTU): уставка, гистерезис, режим работы и тип выхода.
• Диагностика в реальном времени: возможность считывать текущее значение сигнала (отклик) для мониторинга состояния датчика и настройки без демонтажа.
• Санитарное присоединение без дополнительных уплотнений при использовании адаптеров WA.22 или WA.24.
• Заливка электроники компаундом для защиты от конденсата и повышения устойчивости к вибрациям. Степень защиты корпуса - IP66/IP67.
• Компактный корпус для установки в емкости или трубы с ограниченным пространством.
• Гибкая настройка работы выхода: начальное состояние: НО (нормально открыт) / НЗ (нормально закрыт); тип выхода: PNP, NPN или Push-Pull.

• Контроль уровня джема
• Определение уровня воды в ванне ополаскивания тары
• Контроль пустой трубы в процессе мойки оборудования

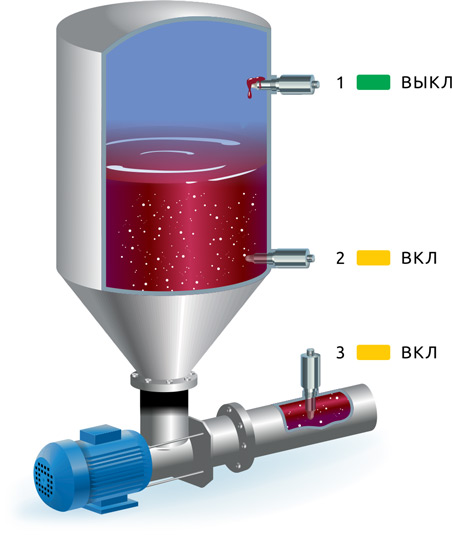

Контроль уровня джема

В емкостях с умеренно налипающими продуктами, такими как джем, после опорожнения значительная часть массы остается на стенках и на чувствительных элементах датчиков уровня. Это приводит к ложной работе автоматики управления — фиксируется наличие продукта, даже когда емкость фактически пуста. Впоследствии может нарушиться весь технологический процесс и повлечь за собой порчу продукта или выход из строя циркуляционных насосов.

Сигнализаторы уровня ELS решают эту задачу за счет точной настройки под наличие и отсутствие продукта, даже при остаточном налипании.

В типовой схеме применяются три сигнализатора:

• первый — для контроля верхнего уровня (предотвращение переполнения),
• второй — для фиксации нижнего уровня (сигнал окончания слива),
• третий — как защита насоса от сухого хода, исключающая запуск при отсутствии перекачиваемой среды.

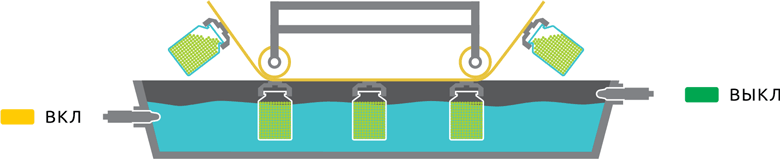

Определение уровня воды в ванне ополаскивания тары

При подготовке тары к наклейке этикетки, заполненные емкости с продуктом подвергаются ополаскиванию с в специальных промывочных ваннах. Это позволяет смыть остатки продукта и загрязнения, возникшие на предыдущих технологических этапах. Однако при этом на стенках ванны и чувствительных элементах датчиков может образовываться осадок, который приводит к ложным срабатываниям.

В датчиках ELS, благодаря усовершенствованному алгоритму обработки сигнала, возможно задать точный порог срабатывания для конкретных условий. При этом кратковременные налипания будут игнорироваться, что позволит избежать ложных срабатываний, перелива или «сухого хода» и обеспечить стабильную работу всего оборудования.

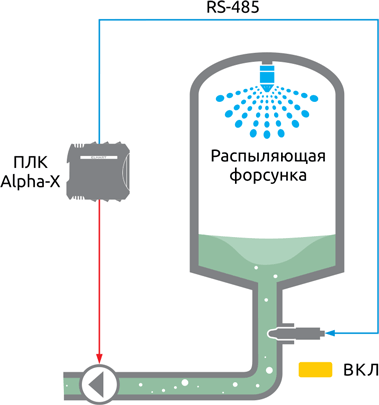

Контроль пустой трубы в процессе мойки оборудования

При циркуляции моющего раствора в системах CIP/SIP существует риск работы насоса всухую (сухой ход) после завершения цикла мойки. Продолжение работы насоса без перекачиваемой среды приводит к его перегреву и быстрому выходу из строя.

Для надежного контроля наличия среды в трубе используется сигнализатор уровня ELS, установленный в нижней точке сливного участка.

Датчик фиксирует присутствие или отсутствие жидкости и передает свое состояние по интерфейсу RS-485 в ПЛК Alpha-X, который управляет включением и отключением насоса.

Помимо состояния «есть среда / нет среды», датчик позволяет в реальном времени считывать уровень отклика — параметр, зависящий от вида и свойств среды.

Это решение не только защищает насос от сухого хода, но и дает возможность контролировать смену технологических сред. Например, отличить воду от щелочного или кислотного раствора по уровню отклика. Такая функциональность упрощает диагностику этапов мойки, повышает надежность автоматизации и исключает простои из-за ложных срабатываний или пропущенных переходов между фазами мойки.

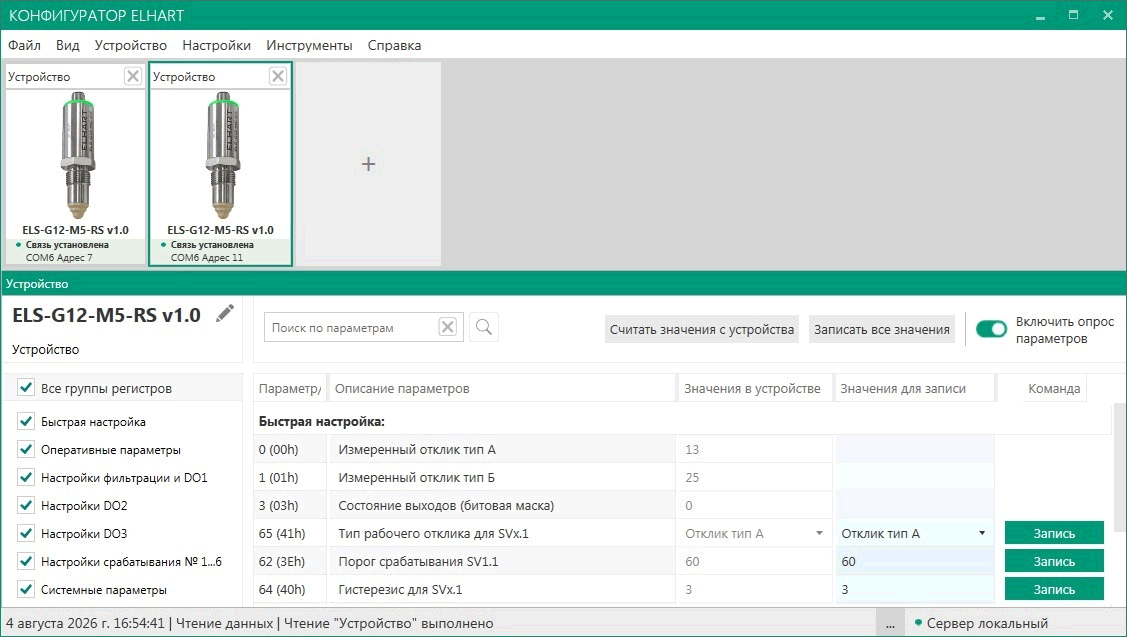

Конфигуратор ELHART для сигнализаторов ELS предоставляет возможности:

• Производить быструю и удобную настройку параметров сигнализатора по полной таблице регистров Modbus.
• Считывать измеренные значения откликов и температуры, контролировать состояние сигнализатора.

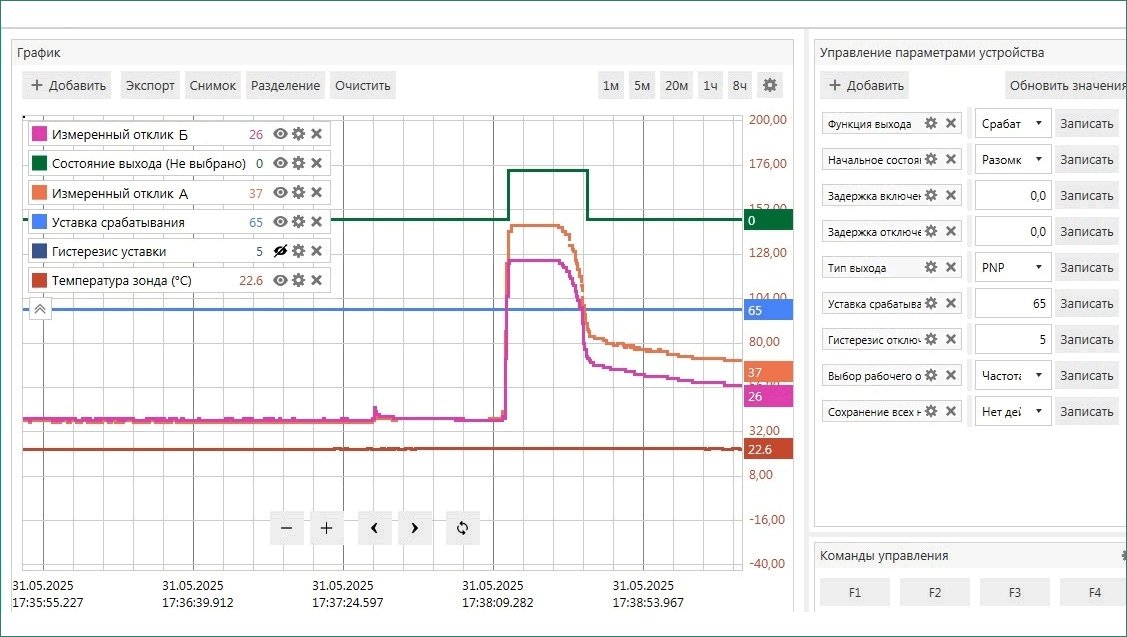

• Строить диаграммы изменения откликов во времени и сохранять подготовленные проекты.
• Выполнять мониторинг обмена данными на линии RS-485.
• Автоматически назначать Modbus адреса для множества сигнализаторов по серийным номерам.
• Автоматически находить сигнализаторы, подключенные к Modbus сети.
• Сохранять конфигурации и переносить их от сигнализатора к сигнализатору при частых однотипных настройках.

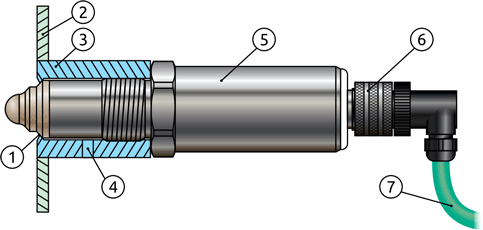

Установка сигнализаторов ELS в приварной адаптер

№	Наименования деталей
1	Место уплотнения по кромке адаптера
2	Часть емкости или трубопровода, к которым приварен адаптер WA
3	Приварной адаптер WA.24 или WA.22
4	Отверстие контроля протечки (только для WA.24)
5	Сигнализатор ELS-G12-M5-RS
6	Разъем угловой М12х1 (розеточная часть) IP67
7	5-ти жильный кабель с экранирующей оплеткой

Уплотнение происходит за счет прижатия кромки адаптера к пластиковому наконечнику датчика. Так обеспечивается гигиеническое, омываемое присоединение без зазоров. Никакие дополнительные уплотнения не требуются.

Пример: ELS-G12-M5-RS
