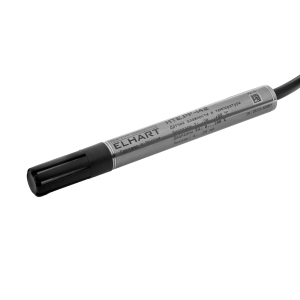

HTE.PF: датчик влажности и температуры ELHART с защитой от агрессивных сред

Логотип серии HTE.PF
Степень защиты IP67 Высокая степень защиты электроники IP67
Долгая работа Увеличенный срок службы: PTFE покрытие сенсора
Защита электроники Заливка электроники компаундом
Коммуникационный интерфейс RS-485 (протокол ModBUS RTU)
Животноводство Идеальное решение для животно­водства
Наименование Цена с НДС

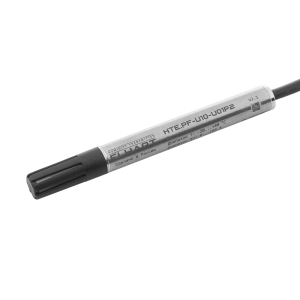

HTE.PF-U10 Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 13...30 В
Загрузка…
HTE.PF-I42 Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 4...20 мА, 0...100%; Выход2: темп. 4...20 мА, -20...+80 С; пит. 10…30 В
Загрузка…
HTE.PF-U10C Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем 6 pin; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 13...30 В
Загрузка…
HTE.PF-U10-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; Выход3: RS485; пит. 13...30 В (для аналог. выход) / 5...30 В (для RS485)
Загрузка…
HTE.PF-U10C-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем 6 pin; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; Выход3: RS485; пит. 13...30 В (для аналог. выход) / 5...30 В (для RS485)
Загрузка…
HTE.PF-I42-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 4...20 мА, 0...100%; Выход2: темп. 4...20 мА, -20...+80 С; Выход3: RS485; пит. 10…30 В (для аналог. выход) / 5...30 В (для RS485)
Загрузка…
HTE-Cable-1,5 m HTE-Cable-1.5 m Разъем 6 pin с кабелем 1,5 м для датчика HTE.PF-xxxC
Загрузка…
HTE-Cable-2,5 m Разъем 6 pin с кабелем 2,5 м для датчика HTE.PF-xxxC
Загрузка…
HTE-Cable-5 m Разъем 6 pin с кабелем 5 м для датчика HTE.PF-xxxC
Загрузка…
HTE-Cable-10 m Разъем 6 pin с кабелем 10 м для датчика HTE.PF-xxxC
Загрузка…
HTE-HoldW Консоль для настенного монтажа датчиков HTE.PF (d=12 мм), размер 55х80х37,5 мм, материал пластины - AISI304
Загрузка…
HTE-HoldC Консоль для канального монтажа датчиков HTE.PF (d=12 мм), размер 55х55х37,5 мм, материал пластины - AISI304
Загрузка…

Описание датчиков влажности и температуры серии HTE.PF

Датчики серии HTE.PF специально разработаны для измерения относительной влажности и температуры воздуха на птицефабриках и фермах, где требуется простое и надежное, но при этом недорогое решение.

Обладают хорошей защищенностью, и при необходимости легко подлежат ремонту. Каждый датчик проходит 100% выходной контроль работоспособности и точности измерения. Без проблем подключаются к уже установленным регуляторам разных производителей, поскольку датчики поддерживаются на складе с разными типами аналоговых выходов. Являются удачным решением для долговременного стабильного измерения влажности в инкубаторах (например, для проверки точности основного датчика), камерах созревания сыра, при выращивании грибов и в других подобных процессах.

Монтажная консоль HTE-Hold предназначена для монтажа датчиков влажности и температуры HTE.PF в технологические процессы. Модель HTE-HoldW предназначена для настенного монтажа датчиков, модель HTE-HoldC - для монтажа датчиков в каналы воздуховодов систем вентиляции. Крепление осуществляется посредством крепежных элементов (саморезов, дюбель-гвоздей и т.д.) к поверхности стены или канала через монтажные отверстия диаметром 5,5 мм.

Соединительный кабель с разъемом HTE-Cable-xxx предназначен для электрического подключения к датчику относительной влажности и температуры HTE.PF-xxxC. Соединительный кабель конструктивно состоит из:

  • разъема с 6-ю ножками типа «мама», который устанавливается на ответную часть, расположенную на датчике;
  • кабеля с 6-ю жилами разных цветов, через который осуществляется подача питания и снятие выходных сигналов датчика. Длина кабеля определяется модельным рядом.

В комплекте с соединительным кабелем поставляется специальная заглушка, которая устанавливается сверху разъема для защиты его контактов, например, от попадания дезинфицирующего раствора во время санации помещения.

Применения датчиков влажности и температуры серии HTE.PF

Список примений:

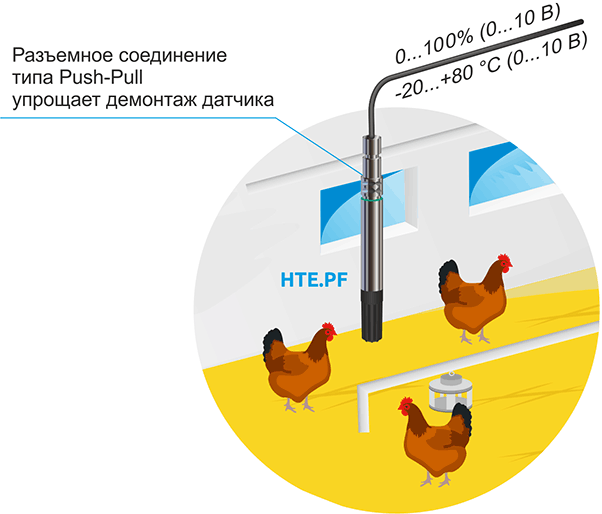

Контроль влажности и температуры в животноводческих помещениях

Во время дезинфекции помещения, датчик необходимо оперативно демонтировать. Это легко реализуется в случае использования датчиков HTE.PF-xxxC с разъемным соединением (ответная часть HTE-Cable-1,5 m с кабелем поставляется отдельно).

Применение преобразователей HTE.PF для контроля влажности и температуры в животноводческих помещениях
Применение преобразователей HTE.PF на птицефабриках



Измерение влажности в расстоечных камерах

В процессе расстойки происходит выделение агрессивных веществ, которые оказывают негативное воздействие на электронную плату и влагочувствительный элемент. Благодаря применению специализированного сенсора, защищенного слоем PTFE, а также заливки пространства корпуса с электронной платой специализированным компаундом, датчики HTE.PF имеют увеличенный срок службы в сравнении с подобными датчиками влажности без дополнительной защиты.

Применение измерителей влажности HTE.PF в расстоечных камерах
Применение измерителей влажности HTE.PF в расстоечных камерах



Процесс контроля параметров микроклимата при выращивании грибов

Датчики HTE.PF-I42-RS с выходными сигналами 4…20 мА по влажности и температуре, благодаря наличию дополнительного интерфейса RS-485, могут использоваться для двух параллельных процессов:

  • локальной индикации на приборе ECD2, к которым подключаются токовые выходы;
  • передачи сигнала в цифровом виде на контроллер управления системой вентиляции Pixel 2511-02-0. При этом, если требуется вычисление точки росы и абсолютной влажности, нет необходимости реализации дополнительного функционального блока расчета в программе ПЛК, поскольку эти величины рассчитываются непосредственно датчиком.
Применение датчиков относительной влажности и температуры ELHART в процессе контроля параметров микроклимата при выращивании грибов
Применение датчиков относительной влажности и температуры ELHART при выращивании грибов

Особенности датчика влажности и температуры серии HTE.PF

Датчики серии HTE.PF предназначены для измерения относительной влажности и температуры воздуха и конструктивно оптимизированы для работы в помещениях, где присутствуют агрессивные вещества, такие как аммиак (животноводство), дубильные смолы (сушка древесины), углекислый газ (выращивание грибов), дрожжи (расстойка теста) и т. д.

  • влагочувствительный сенсор покрыт слоем тонкопористого PTFE;
  • внутренняя часть корпуса заполнена компаундом, что предотвращает контакт электронной платы с агрессивными веществами;
  • корпус выполнен из нержавеющей стали AISI304;
  • имеет диапазон рабочей температуры от -40 до +80 °C;
  • степень пылевлагозащиты электронной платы IP67.

Измерители HTE.PF в любой модификации имеют 2 аналоговых выходных сигнала (по напряжению 0…10 В или по току 4…20 мА) по каждому измерительному каналу, и дополнительно могут иметь интерфейс RS485 (протокол ModBUS RTU). При этом посредством интерфейса для датчиков HTE.PF-xxx-RS возможно:

  • настроить диапазон выходного сигнала по напряжению (0…1/0…3/0…5/0…10 В) или по току (0…20/4…20 мА);
  • настроить индивидуально диапазон преобразования измеренной температуры в аналоговый выходной сигнал (заводская настройка -20…+80 °C);
  • считать вычисленные температуру точки росы и абсолютную влажность окружающего воздуха;
  • активировать подогрев сенсора для ускоренного устранения конденсата;
  • настроить аварийные состояния работы;
  • производить метрологическую юстировку.

Технические характеристики датчика влажности и температуры серии HTE.PF

Параметр Значение
Относительная влажность
Диапазон измерений относительной влажности от 0 до 100%
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) ±2,5% (в диапазоне от 0 до 90%)
±3,5% (в остальном диапазоне)
Гистерезис показаний относительной влажности ±0,8%
Время отклика по уровню 63% при скорости потока 1 м/с 8 с (без фильтра)
15 с (со стандартным фильтром (с сеткой))
Время отклика по уровню 95% при скорости потока 1 м/с 180 с (без фильтра)
210 с (со стандартным фильтром (с сеткой))
Температура
Диапазон измерений температуры в зависимости от исполнения -20…+80 °C
-40…+ 80 °C (по интерфейсу RS-485 (при наличии))
Пределы допускаемой абсолютной погрешности измерений температуры ±0,8 °С
Диапазон выходных аналоговых электрических сигналов 0…20 мА, 4…20 мА (постоянного тока)
0…1, 0…3, 0…5, 0…10 В (напряжения*)
Напряжение питания постоянного тока в зависимости от типа выходного сигнала =24 В ±5 % (номинальное для всех модификаций)
=10…30 В (4…20 мА)
=5…30 В (0…1 В, 0…3 В или цифровой выход)
=7…30 В (0…5 В)
=13…30 В (0…10 В)
Потребление тока** 4,3 мА (для датчиков с выходным сигналом тока)
4,7 мА (для датчиков с выходным сигналом напряжения)
6,2 мА (для датчиков с RS-485)
6,4 мА (для датчиков с RS-485 и выходным сигналом напряжения)
6,1 мА (для датчиков с RS-485 и выходным сигналом тока)
Допустимое сопротивление нагрузки для токового выхода см. Допустимое сопротивление нагрузки токового выхода
Минимальная нагрузка для выхода по напряжению 1 кОм (0…1 В)
3 кОм (0…3 В)
5 кОм (0…5 В)
10 кОм (0…10 В)
Интерфейс выходного цифрового сигнала RS-485 (Modbus RTU)
Максимально допустимая длина кабеля 1000 м
Прочие характеристики
Длина преобразователя (в зависимости от модификации) 116 мм: с кабелем
120 мм: с разъемом
Длина кабеля*** 1,5 м
Масса (в зависимости от модификации) 78 г: с кабелем
34 г: с разъемом
Степень защиты IP67: корпус
IP20: сенсор
Материал датчика
Фильтр ABS (черный)
Корпус нержавеющая сталь AISI 304
Заливочный компаунд полиуретан
Рабочие условия эксплуатации
Минимальная скорость потока воздуха 1 м/с
Температура окружающей среды -40…+80 °C
Допустимое атмосферное давление 86…106 кПа
Относительная влажность воздуха до 100%
Период опроса (для датчиков с цифровым сигналом) не менее 2 с

(*) - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка.

(**) - При напряжении питания =24 В без подключения аналоговых выходных сигналов. Нагрузка RS-485 - 120 Ом.

(***) - Для модификации HTE.PF с кабелем.


Допустимое сопротивление нагрузки токового выхода

Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF
Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF

Характеристики монтажных консолей HTE-Hold
Параметр HTE-HoldW HTE-HoldC
Материал пластины Нержавеющая сталь AISI304
Материал гермоввода Нейлон
Вес 72 г 42 г

Габаритные размеры датчика влажности и температуры ELHART серии HTE.PF

Габаритный размер датчика влажности и температуры HTE.PF с кабелем
Габаритный размер датчика влажности и температуры HTE.PF с кабелем, мм

Габаритный размер датчика влажности и температуры HTE.PF с разъемом
Габаритный размер датчика влажности и температуры HTE.PF с разъемом, мм

Габаритные размеры кабеля HTE-Cable-xxx
Габаритные размеры кабеля HTE-Cable-xxx, мм
Артикул L
HTE-Cable-1,5 m 1,5 м
HTE-Cable-2,5 m 2,5 м
HTE-Cable-5 m 5 м
HTE-Cable-10 m 10 м

Габаритные размеры консоли HTE-HoldC
Габаритные размеры консоли HTE-HoldC, мм

Габаритные размеры консоли HTE-HoldW
Габаритные размеры консоли HTE-HoldW, мм

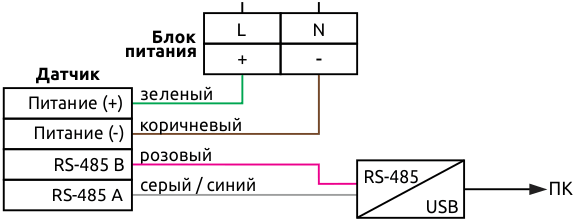

Схемы подключения датчика влажности и температуры серии HTE.PF

Схемы подключения датчика влажности и температуры серии HTE.PF

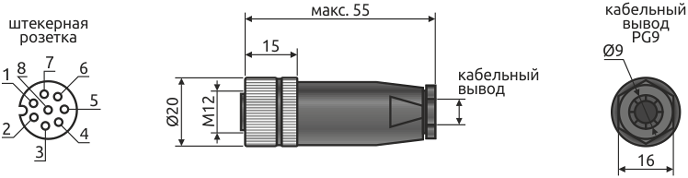

Нумерация контактов разъема датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF
Нумерация контактов разъема

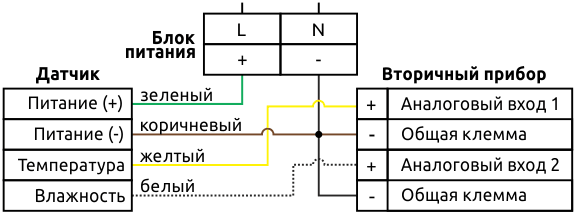

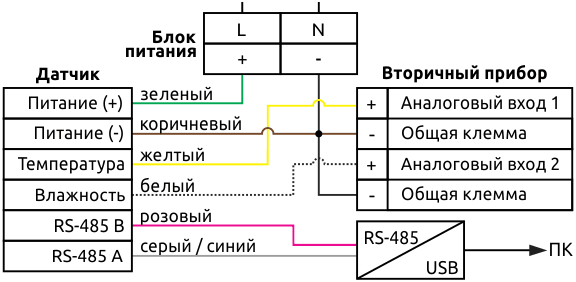

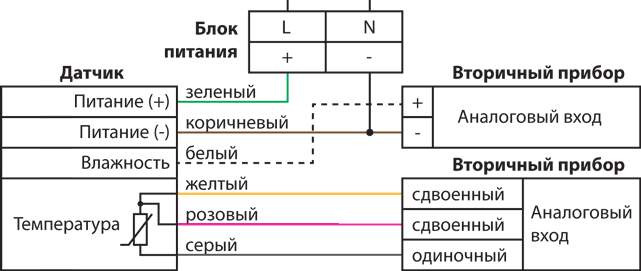

Схема внешних электрических подключений датчиков HTE.PF-U…
Схема внешних электрических подключений датчиков HTE.PF-U…

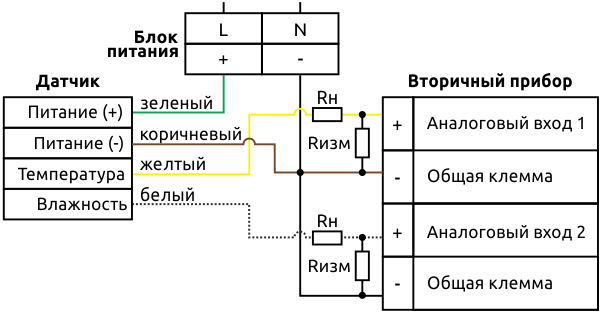

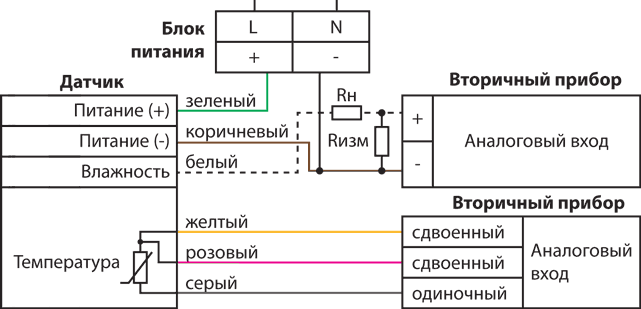

Схема внешних электрических подключений датчиков HTE.PF-I…
Схема внешних электрических подключений датчиков HTE.PF-I…

ОБРАТИТЕ ВНИМАНИЕ! При подключении токового выхода датчика, рекомендуется последовательно с измерительным сопротивлением внутри прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rнаг). При этом его номинал необходимо выбирать таким образом, чтобы (Rнаг + Rизм) было как можно ближе к максимально допустимому нагрузочному сопротивлению при данном напряжении питания (см. "Технические характеристики"), но не превышало его. Это связано с тем, что бо́льшая энергия будет рассеиваться на Rнаг, тем самым улучшая стабильность измерения влажности датчиком.

Например, для напряжения 24 В, (Rнаг + Rизм) должно быть больше 700 Ом, но как можно ближе к 1 кОм.


Схема внутренних соединений кабеля HTE-Cable-xxx

Подключение соединительного кабеля к датчику должно производиться квалифицированными специалистами, изучившими настоящий паспорт, а также паспорт на датчик относительной влажности и температуры HTE.PF, к которому производится подключение.

Для подключения соединительного кабеля к датчику необходимо:

  • Совместить цветовые метки красного цвета, расположенные на корпусе разъема и его ответной части, расположенной на датчике;
  • Соединить разъем и ответную часть до щелчка.

Для отключения соединительного кабеля от датчика необходимо потянуть за подвижную часть корпуса разъема.

Информация для заказа датчика влажности и температуры серии HTE.PF

HTE.PF- -
Тип выходного сигнала
ток 4…20 мА I42
ток 0…20 мА I02
выход 0…1 В U01
выход 0…3 В U03
выход 0…5 В U05
выход 0…10 В U10
Коннектор
с коннектором 6 pin С
с кабелем 1,5 метра
Интерфейс связи
Интерфейс связи RS-485 RS

Пример: HTE.PF-U10


Информация для заказа кабеля для подключения датчика влажности и температуры

HTE-Cable-
Длина кабеля для подключения
1,5 м 1,5 m
2,5 м 2,5 m
5 м 5 m
10 м 10 m

Пример: HTE-Cable-1,5 m
