КОНТУР-С1 Lite 0-0-0 Шкаф управления ИТП (1 ОТОП: клапан Б/М или 0...10В, 2 насоса с АВР; 1 ГВС: клапан Б/М или 0...10В,2 насоса с АВР+сух.ход; ПОДПИТКА:2 насоса с АВР+огр. по времени;датчики pt1000;выходы реле 5А;пит. ~220В;340х335х160мм; RS-485)
69500
В наличии
Шкаф управления ИТП (1 ОТОП: клапан Б/М или 0...10В, 2 насоса с АВР; 1 ГВС: клапан Б/М или 0...10В,2 насоса с АВР+сух.ход; ПОДПИТКА:2 насоса с АВР+огр. по времени;датчики pt1000;выходы реле 5А;пит. ~220В;340х335х160мм; RS-485)
Шкафы и системы управления ELHART
Control_box
|
Загрузка… |
Представляют собой более экономичное решение по сравнению с базовым исполнением шкафов КОНТУР-С1(М2).

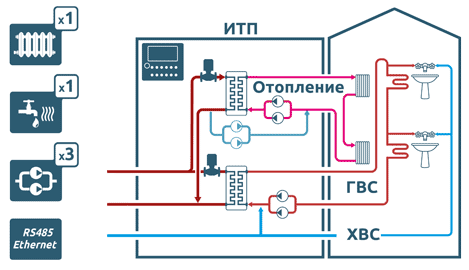

Предназначены для круглогодичного автоматического управления индивидуальным тепловым пунктом в составе:
- одного контура ГВС
- одного контура отопления с подпиткой
В зависимости от модификации в шкафах предусмотрены контакторы для всех насосов в количестве до 2-х на контур.
Функциональные особенности шкафов управления для ИТП КОНТУР Lite
КОНТУР-С1 Lite
1 контур отопления,1 контур ГВС
Модификации шкафа со встроенными контакторами

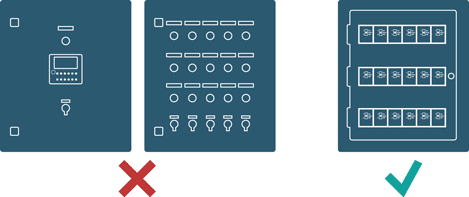

При использовании шкафа со встроенными контакторами отпадает необходимость в сборке отдельного силового шкафа. Это существенно сокращает время введения системы в эксплуатацию.
Режим байпасного управления

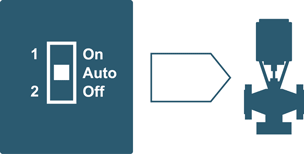

Каждый встроенный контактор насосов оснащен переключателем On-Off-Auto. При переводе переключателя в положение On или Off контактор переходит в соответствующее состояние и игнорирует управляющие сигналы от контроллера. Так же, как и в базовой серии, возможно ручное управление насосами и клапанами с экрана контроллера.
Легкий и компактный корпус
Пластиковый корпус является бюджетной заменой металлического. При этом сохраняется класс защиты IP65. Значительно уменьшаются размеры и масса шкафа, что упрощает монтаж на объекте. Масса шкафа КОНТУР-C1 Lite 0-0-0 составляет менее 6 кг.
Сравнение функциональных возможностей шкафов ИТП КОНТУР
| КОНТУР C1 Lite |
КОНТУР С1 (M2) |
|
|---|---|---|
| Поддержание температуры в контуре отопления | ||
| Количество точек графика отопления | 2 | 6 |
| Поддержание температуры обратной воды в контуре или разницы прямой и обратной воды |
||
| Управление регулирующим клапаном «Больше/Меньше» или 0...10 В | ||
| Контроль температуры воды из теплосети и воды, возвращаемой в теплосеть |
||
| Поддержание температуры в контуре ГВС | ||
| Управление регулирующим клапаном «Больше/Меньше» или 0…10 В | ||
| Контроль выхода температуры за заданный диапазон | ||
| Управление циркуляционными насосами отопления | ||
| Количество насосов в группе | 1 или 2 | 1 или 2 |
| Чередование по времени+АВР | ||
| Контроль сухого хода насосов | ||
| Контроль выхода температуры за заданный диапазон | ||
| Управление циркуляционными насосами ГВС | ||
| Количество насосов в группе | 1 или 2 | 1 или 2 |
| Чередование по времени+АВР | ||
| Контроль сухого хода насосов | ||
| Управление насосами подпитки | ||
| Количество насосов в группе | 1 или 2 | 1 или 2 |
| Чередование по времени+АВР | ||
| Контроль сухого хода насосов | ||
| Контроль максимального времени работы насосов | ||
| Прочее | ||
| Контроль давления воды, поступающей из теплосети | ||
| Поддержка дополнительных внешних аварийных сигналов | ||
| Поддерживаемые типы датчиков температуры | ТС pt1000 | ТС 50М, pt100, pt1000 |
| Контроль обрыва датчиков | ||
| Коррекция показаний датчиков | ||
| Диспетчеризация | RS-485 | RS-485, Ethernet |
| Изменение настроек по RS-485/ Ethernet | ||
| Материал шкафа | Пластик | Металл |
| Версия шкафа с пускателями для насосов | ||
Технические характеристики шкафов управления для ИТП КОНТУР Lite
| Модификация | 0-0-0 | 2-2-2 | 2-1-1 | |
|---|---|---|---|---|
| Номинальное рабочее напряжение | 220 В, 50 Гц | (1Ф) | 220 В, 50 Гц | |
| (3Ф) | 3-фазное 380 В, 50Гц | |||
| Максимальный потребляемый ток, А | 0,25 | (1Ф) | 39 | 26 |
| (3Ф) | 52,2 | 34,8 | ||
| Максимальная мощность подключаемых двигателей, кВт | - | (1Ф) | 1 (~220) | |
| (3Ф) | 4 (~380) | |||
| Количество контакторов для двигателей | - | (1Ф) | 6 | 4 |
| (3Ф) | ||||
| Количество выходов «Сухой контакт», 5А | 10 | (1Ф) | 4 | 6 |
| (3Ф) | ||||
| Количество и тип аналоговых входов под датчики температуры | 5×Pt1000 | |||
| Количество и тип аналоговых входов под датчики давления | 1×4…20 мА (0…1 бар, 0…4 бар, 0…6 бар, 0…10 бар, 0…16 бар, 0…25 бар) | |||
| Количество и тип дискретных входов | 5׫сухой контакт», НО | |||
| Типоразмер корпуса (ШхВхГ), мм | типоразмер 1 (340х335х160) |
(1Ф) | типоразмер 2 (448х460х160) | |
| (3Ф) | типоразмер 3 (448х610х160) | |||
| Размер упаковки (ШхВхГ), мм | 350х350х170 | (1Ф) | 460х470х170 | |
| (3Ф) | 460х620х170 | |||
| Максимальное сечение вводного кабеля (клеммы X1), мм2 | 6 | |||
| Максимальное сечение кабеля управляющих клемм (клеммы X2, X3, X4, X5), мм2 | 2,5 | |||
| Максимальное сечение кабеля клемм подключения двигателей, мм2 | - | 6 | 6 | |
| Масса нетто (брутто), кг | 4,0 (4,4) |
(1Ф) | 7,5 (8,1) |
7,3 (7,9) |
| (3Ф) | 9,5 (10,3) |
9,1 (9,9) |
||
Габаритные размеры шкафов управления КОНТУР Lite

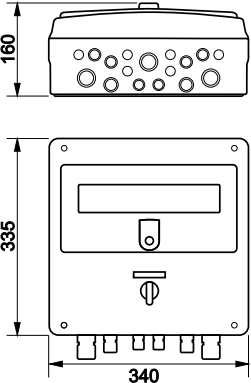

340х335х160 мм

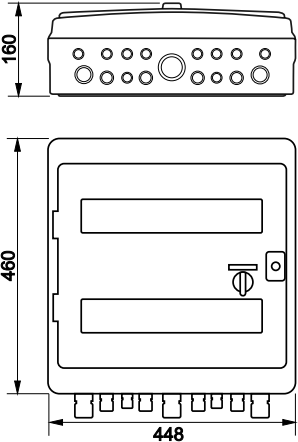

448х460х160 мм

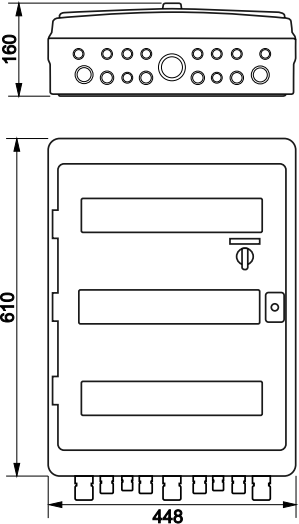

448х610х160 мм
Органы управления ШУ КОНТУР Lite
Перед использованием шкафа управления производится его первоначальная настройка - заводские настройки, установленные по умолчанию, могут не обеспечить правильную работу при ваших условиях эксплуатации.
Первоначальную настройку всего оборудования требуется проводить в режиме «СТОП» (переключатель «СТОП/ПУСК»).
Для этого необходимо:
- Переключатель «СТОП/ПУСК» перевести в положение «СТОП».
- Включить автомат питания цепей управления.
Настройка основных параметров

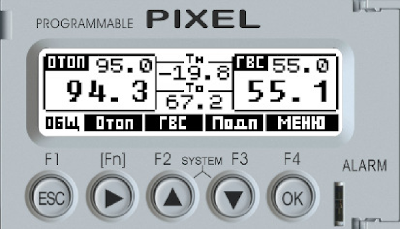

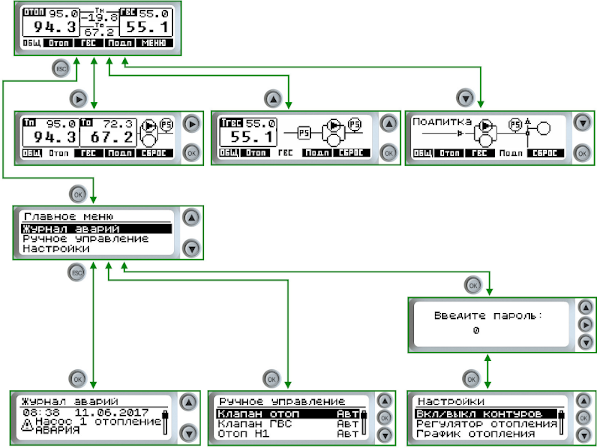

Настройка основных параметров осуществляется с помощью дисплея и кнопок управляющего контроллера.
В зависимости от текущего экрана кнопки могут иметь различное назначение.
| Кнопка | Экран | Функция |
|---|---|---|
 |
«Общий» | Нажатие: : Вывод на экран данных дополнительных датчиков (Tпр Pпр) Нажатие и удержание в течение трех секунд: Вывод текущей версии программного обеспечения и кода ошибки |
| «Отопление» «ГВС» «Подпитка» «Главное меню» |
Переход к экрану «Общий» | |
| Остальные экраны | Возврат к предыдущему экрану или отмена изменения параметра | |
 |
«Отопление» | Вывод на экран дополнительных данных |
| «Отопление» «ГВС» «Подпитка» «Главное меню» |
Переход к экрану «Отопление» | |
| «Настройки» | Выбор разряда изменяемого параметра | |
 |
«ГВС» | Вывод на экран дополнительных данных |
| «Общий» «Отопление» «Подпитка» |
Переход к экрану «ГВС» | |
| «Главное меню» «Журнал аварий» «Настройки» |
Выбор предыдущего пункта по списку Изменение выбранного параметра |
|
 |
«ГВС» | Вывод на экран дополнительных данных |
| «Общий» «Отопление» «ГВС» |
Переход к экрану «Подпитка» | |
| «Главное меню» «Журнал аварий» «Настройки» |
Выбор предыдущего пункта по списку Изменение выбранного параметра |
|
 |
«Общий» | Переход к экрану «Главное меню» |
| «Отопление» «ГВС» «Подпитка» |
Нажатие и удержание в течение трех секунд: Сброс аварий насосов | |
| «Журнал аварий» | Нажатие и удержание в течение пяти секунд: Очистка журнала | |
| Остальные экраны | Выбор текущего пункта меню Доступ к изменению текущего параметра Подтверждение изменения параметра |
Обозначение при заказе шкафа управления КОНТУР Lite
| КОНТУР-С1 Lite | - | - | ( | ) | ||||
|---|---|---|---|---|---|---|---|---|
| Насосы отопления | ||||||||
| Базовая модификация (два насоса без контакторов) | 0 | |||||||
| Два насоса с контакторами | 2 | |||||||
| Насосы ГВС | ||||||||
| Базовая модификация (два насоса без контакторов) | 0 | |||||||
| Один насос с контактором | 1 | |||||||
| Два насоса с контакторами | 2 | |||||||
| Насосы подпитки | ||||||||
| Базовая модификация (два насоса без контакторов) | 0 | |||||||
| Один насос с контактором | 1 | |||||||
| Два насоса с контакторами | 2 | |||||||
| Рабочее напряжение контакторов | ||||||||
| Базовая модификация (без контакторов) | - | |||||||
| Однофазные ~220 В | 1Ф | |||||||
| Трехфазные ~380 В | 3Ф |
Пример: КОНТУР-С1 Lite 0-0-0
Удаленный доступ к шкафу управления КОНТУР
Онлайнскан — система бесплатного облачного хранилища данных для удаленного мониторинга шкафов управления.
Подключите ваш ШУ к системе onlinescan в несколько кликов и следите за показаниями оборудования в реальном времени, с любого устройства и в любой точке мира.
Удобно! Бесплатно! Бессрочно!
Нам очень важно предлагать на рынке уникальную продукцию исключительного качества, поэтому наши шкафы автоматики по умолчанию оснащены системой удаленного доступа к данным. Не требуется никакого дополнительного оборудования, для начала работы Вам понадобится лишь sim-карта со статичным IP-адресом и простая регистрация на сайте onlinescan.ru.
При добавлении оборудования в систему удаленного мониторинга Вам станут доступны следующие функции:
- простота использования через свой личный кабинет;
- возможность круглосуточного доступа из любой точки мира;
- добавление новых объектов в один клик;
- интерактивная карта с нанесенными на ней объектами;
- возможность просмотра оперативных данных состояния объекта в реальном времени;
- бесплатное пользование WEB-хранилищем данных;
- мгновенный доступ к архивам данных за заданный период;
- возможность скачивания архивов в формате .csv для дальнейшего анализа данных;
- возможность просмотра данных в виде графиков за заданный период.
