КОНТУР-С1…С4: расширенная версия шкафов управления ИТП
Документация и ПО
Наименование | Тип документа | Тип файла |
---|---|---|
Паспорт: КОНТУР-Сх (М2) | Паспорт | |
Руководство по эксплуатации: КОНТУР-Сх (М2) | Руководство по эксплуатации | |
Альбом схем - КОНТУР-С1(М2) | Мануалы | |
Альбом схем - КОНТУР-С2(М2) | Мануалы | |
Альбом схем - КОНТУР-С3(М2) | Мануалы | |
Альбом схем - КОНТУР-С4(М2) | Мануалы | |
Альбом схем КОНТУР С4 | Мануалы | |
Альбом схем КОНТУР-С2.1(М2) | Мануалы | |
Контроллер SMH4 для ИТП (Схема 1...4) (Список Modbus-регистров) | Мануалы | |
Оборудование для автоматизации ИТП и насосных станций | Каталог | |
Шкафы управления КОНТУР: комплексное решение для автоматизации индивидуальных тепловых пунктов | Каталог | |
Альбом DWG схем КОНТУР | CAD библиотека | zip |
Сертификат соответствия ТР ТС 004, ТР ТС 020 - Низковольтные комплектные устройства ШУ, ШД, ША, ШО, ШС, ШП, ШР, ШРС | Сертификат соответствия |
Наименование | Цена с НДС |
---|---|
КОНТУР-С4 (M2) ШУ ИТП Схема 4 (2хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 2хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 8А;пит. ~220В;600х600х210мм; RS-485/Ethernet)
|
Загрузка… |
Предназначен для круглогодичного автоматического управления индивидуальным тепловым пунктом.
Постоянный интеллектуальный контроль температурных режимов, управление насосными группами и удаленный мониторинг позволяют значительно снизить затраты на обслуживание и монтаж ИТП, а также повысить надежность системы.
В зависимости от модификации, шкафы управления ИТП позволяют автоматизировать до 2-х контуров ГВС и до 2-х контуров отопления, а также до 2-х групп подпиточных насосов.
Перечень сопутствующего оборудования для ШУ ИТП КОНТУР
Артикул | Описание | Кол-во |
---|---|---|
КОНТУР С1(М2) Схема 1 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 4 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 3 |
КОНТУР С2(М2) Схема 2 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 5 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 4 |
КОНТУР С3(М2) Схема 3 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 5 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 2 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 5 |
КОНТУР С4(М2) Схема 4 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 6 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 2 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 6 |
Функциональные особенности шкафов управления для ИТП КОНТУР

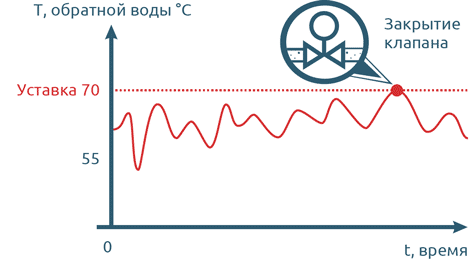

Защита от превышения температуры обратной воды
Шкаф управления ИТП позволяет контролировать температуру обратной воды по заданному графику. В случае превышения уставки клапан автоматически начнет закрываться, пока температура не упадет ниже требуемого значения.

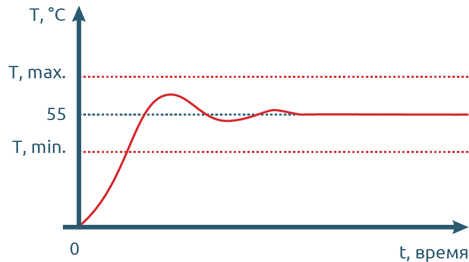

Стабильная подача горячей воды
Регулирование температуры в контуре ГВС произ- водится по ПИД-закону. Вне зависимости от текущего потребления горячей воды ее температура будет оставаться на одном уровне. При выходе температуры отопления или ГВС за заданный диапазон оператор увидит предупредительное сообщение.

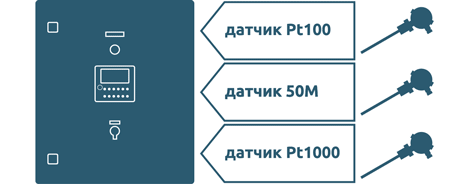

Универсальные входы для датчиков температуры (50М, Pt-100, Pt-1000)
Поддержка трех наиболее распространенных типов термодатчиков упрощает процесс интеграции шкафа управления при модернизации ИТП.

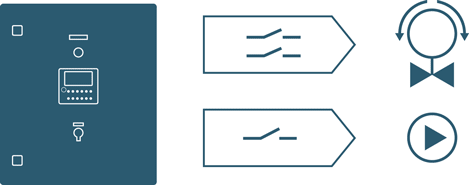

Универсальное управление клапанами
Для регулирования степени открытия клапанов одновременно предусмотрены как релейные выходы с трехпозиционным принципом управления («Больше-Меньше»), так и аналоговые выходы 0…10 В.
Встроенный блок питания для клапанов
Для регулирования степени открытия клапанов одновременно предусмотрены как релейные выходы с трехпозиционным принципом управления («Больше-Меньше»), так и аналоговые выходы 0…10 В.
При использовании клапанов с питанием постоянным напряжением 24 В возможно использование встроенного в шкаф блока питания при условии, что нагрузка не превысит 30 Вт. В случае превышения потребляемой мощности, например при коротком замыкании, блок питания безопасно отключится.

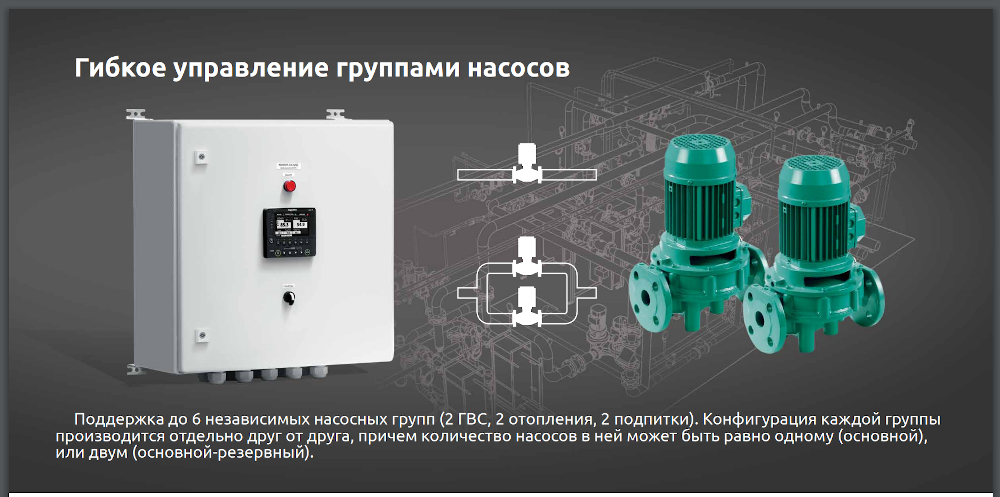

При управлении насосной группой, состоящей из двух насосов, предусмотрено чередование их по времени для обеспечения равномерного износа. Также предусмотрена функция АВР насосов, т.е. при аварии одного из насосов в группе производится автоматический запуск другого.
Защита от сухого хода всех групп насосов
Для каждой насосной группы предусмотрено подключение реле сухого хода с целью защиты насосов. При пропадании воды соответствующая группа насосов будет остановлена, оператор увидит предупредительное сообщение. При восстановлении водоснабжения работа насосов продолжится автоматически.
Работа с различными типами дискретных датчиков
Возможно подключение датчика низкого давления в системе отопления и датчиков сухого хода с НО или НЗ контактами. Дополнительно предусмотрены настройки дребезга срабатывания датчиков аварии, а также времени стабилизации показаний после пуска.

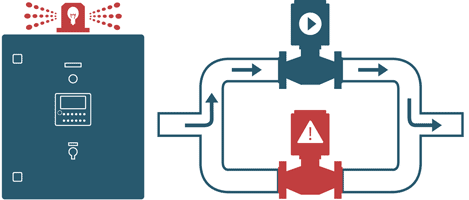

Защита от прорыва трубопровода
В случае, если насосы подпитки непрерывно работают больше заданного времени, контроллер анализирует это как аварийную ситуацию и отключает насосы.

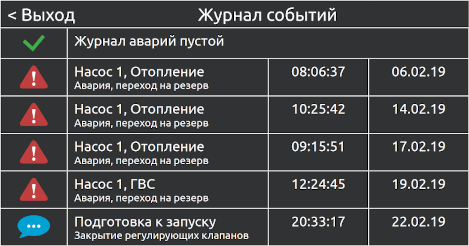

Бесперебойная работа и журнал аварий
Контроль аварий датчиков и отклонения измеренных значений от уставок, а также наличие функции АВР для насосов позволяют обеспечить надежное и безопасное управление тепловым пунктом.
При возникновении любой аварии (обрыв датчика, сухой ход, выход температуры за заданные пределы и т. д.) на экран выводится сообщение о характере аварии и времени ее возникновения. Все аварии автоматически заносятся в энергонезависимый журнал и сохраняются при выключении питания шкафа.

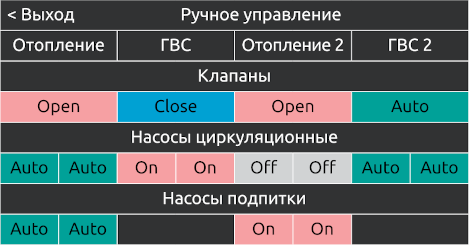

Режим ручного управления
При необходимости любое исполнительное устройство (насос или клапан) может быть запущено или остановлено в обход алгоритмов автоматического управления. Данная функция удобна при вводе в эксплуатацию, для обслуживания или замены оборудования.
Технические характеристики шкафов управления для ИТП КОНТУР
КОНТУР - | С1 | С2 | С2.1 | С3 | С4 |
---|---|---|---|---|---|
Общие сведения | |||||
Номинальное напряжение питания, В | ~230 | ||||
Допустимый диапазон напряжения питания, В | ~85...264 | ||||
Номинальная частота питающего напряжения, Гц | 50 | ||||
Допустимый диапазон частоты питающего напряжения, Гц | 47...63 | ||||
Номинальный потребляемый ток, А | 0,7 | ||||
Характеристики управляющих сигналов | |||||
Интерфейс связи | RS-485, Ethernet | ||||
Аналоговые входы | |||||
Количество аналоговых входов, шт. | 6 | 7 | 7 | 7 | 8 |
Тип подключаемого датчика | 50М, Pt100, Pt1000 | ||||
Дискретные входы | |||||
Количество дискретных входов, шт. | 11 | 13 | 13 | 13 | 13 |
Тип подключаемого датчика | «сухой контакт» | ||||
Аналоговые выходы | |||||
Количество аналоговых выходов, шт | 2 | 3 | 3 | 3 | 4 |
Тип аналоговых выходов | 0…10 В | ||||
Дискретные выходы | |||||
Тип дискретных выходов | «сухой контакт», 6А | «сухой контакт», 8 А | |||
«Больше»/»Меньше» | |||||
Количество выходов типа «сухой контакт», шт. | 7 | 9 | 10 | 11 | 13 |
Количество выходов типа «Больше»/»Меньше», шт | 2 | 3 | 3 | 3 | 4 |
Характеристики кабелей подключения | |||||
Сечение жил вводного кабеля силовой цепи, мм 2 | 1,5…2,5 (рекомендуемое) | ||||
Сечение жил кабеля управляющих цепей, мм 2 | 0,5…2,5 (рекомендуемое) | ||||
Условия эксплуатации | |||||
Класс защиты | IP54 | ||||
Температура окружающей среды | 0…+55 °С | ||||
Относительная влажность | до 90% (без образования конденсата) | ||||
Помещение | Без агрессивных веществ и токопроводящих частиц |
Сравнительная таблица шкафов КОНТУР-С1, С2, С3, С4
КОНТУР - | С1 | С2 | С2.1 | С3 | С4 |
---|---|---|---|---|---|
Отопление | |||||
Количество контуров | 1 | 1 | 1 | 2 | 2 |
Управление клапанами "Больше"/"Меньше" | |||||
Управление клапанами 0…10 В | |||||

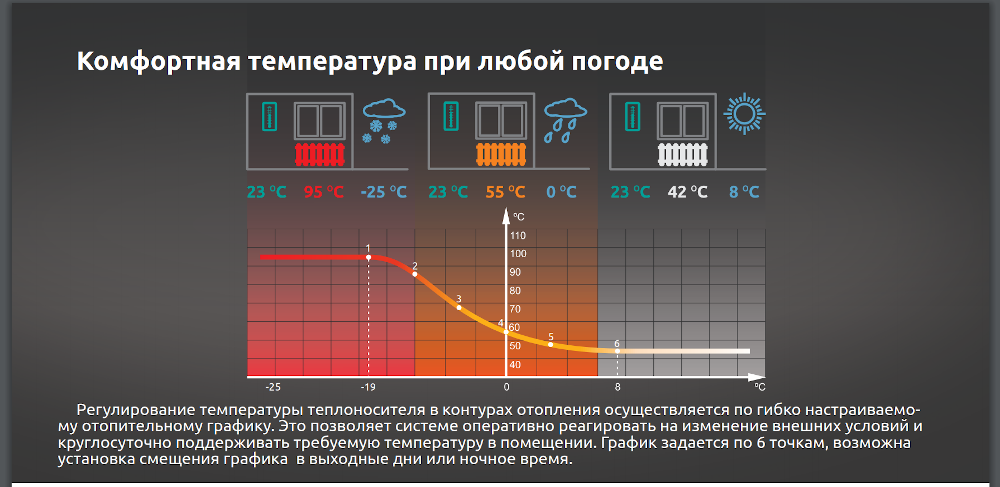

График отопления по шести точкам для каждого контура | |||||
График температуры обратной воды по шести точкам для каждого контура | |||||
Защита от превышения температуры обратной воды | |||||
Сдвиг графиков отопления в ночное время | |||||
Сдвиг графиков отопления в выходные дни | |||||
Автоматическое отключение отопления в летнем режиме | |||||
Выбор регулируемого параметра для контура отопления: Тпр., Тобр, Т | |||||
Сигнализация о выходе температуры в контуре за заданные границы | |||||
Горячее водоснабжение (ГВС) | |||||
Количество контуров | 1 | 1 | 2 | 1 | 2 |
Управление клапанами "Больше"/"Меньше" | |||||
Управление клапанами 0…10 В | |||||
Поддержание заданной уставки для каждого контура | |||||
Сигнализация о выходе температуры в контуре за заданные границы | |||||
Отключение регулирования температуры при аварии обоих насосов | |||||
Насосные группы | |||||
Количество насосных групп отопления | 1 | 1 | 1 | 2 | 2 |
Количество насосных групп ГВС | 1 | 2 | 2 | 1 | 2 |
Количество насосных групп подпитки | 1 | 1 | 1 | 2 | 2 |
Работа с одним или двумя насосами в группе | |||||
Работа с тремя насосами в группе отопления | |||||
Чередование рабочего насоса для равномерного износа | |||||
Аварийный ввод резерва в случае выхода насоса из строя | |||||
Защита от "сухого хода" для всех насосных групп | |||||
Выбор типа датчика сухого хода (НО/НЗ) | |||||
Отключение насосов при превышении температуры в контуре (для насосов ГВС) |
|||||
Контроль максимального времени непрерывной работы насосов (для насосов подпитки) |
|||||
Датчики температуры | |||||
Универсальные входы (50М, pt100, pt1000) | |||||
Внешние аварийные сигналы | |||||
Количество внешних аварийных входов | 4 | 4 | 2 | 2 | |
Журнал аварий | |||||
Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений) |
|||||
Диспетчеризация | |||||
RS-485 (Modbus RTU) | |||||
Ethernet (Modbus TCP) |
Габаритные и установочные размеры ШУ КОНТУР
Типоразмер | Модификация ШУ | W | H | D | A | B | Масса, кг |
---|---|---|---|---|---|---|---|
1 | КОНТУР-С1 (М2) | 500 | 500 | 210 | 446 | 530 | 21 |
2 | КОНТУР-С2 (М2) | 600 | 600 | 210 | 546 | 630 | 27 |
2 | КОНТУР-С2.1 (М2) | 600 | 600 | 210 | 546 | 630 | 27 |
2 | КОНТУР-С3 (М2) | 600 | 600 | 210 | 546 | 630 | 27,5 |
2 | КОНТУР-С4 (М2) | 600 | 600 | 210 | 546 | 630 | 28 |
Основные органы управления и индикации шкафа КОНТУР

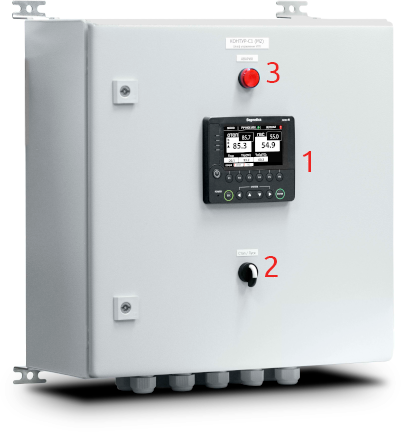

Основные органы управления и индикации шкафа КОНТУР:
- 1 - управляющий контроллер: основной орган управления ШУ серии КОНТУР;
- 2 - поворотный тумблер для переключения режимов работы «Стоп» и «Пуск»;
- 3 - лампа аварийной сигнализации.

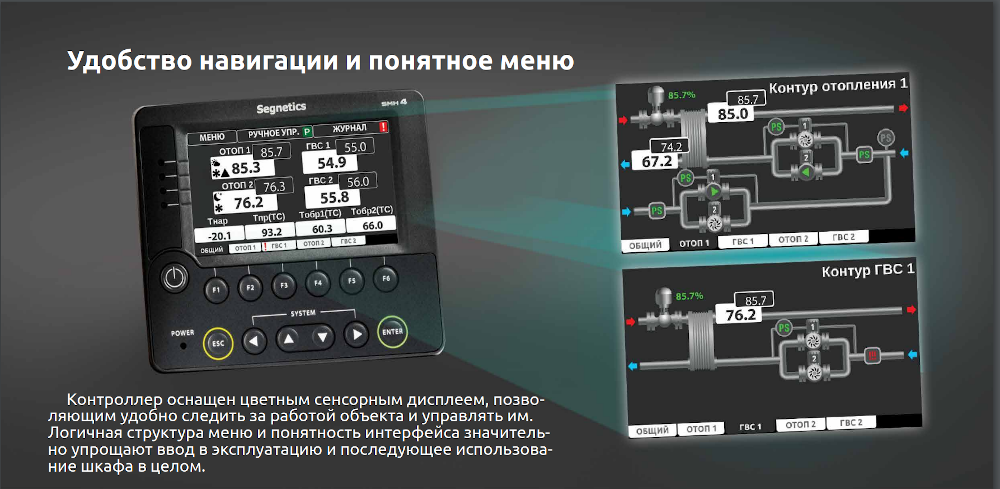

Контроллер оснащен сенсорным экраном, светодиодными индикаторами и механическими кнопками, представленными в таблице
Кнопка | Название | Описание |
---|---|---|
Функциональные кнопки F1…F6 | Служат для переключения между экранами отображения | |
Кнопка «ESC» | Возврат в Общий экран или предыдущий экран отображения | |
Кнопка «ENTER» | Подтверждение ввода | |
Кнопки "Вверх", "Вниз", "Влево", "Вправо" |
Навигация |

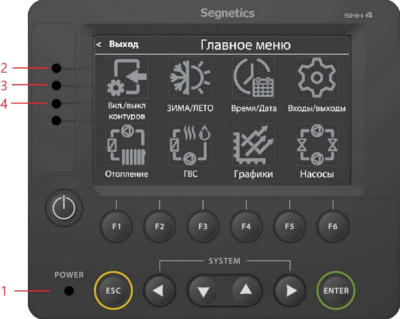

Описание светодиодов управляющего контроллера
Обозначение | Назначение |
---|---|
1 | светодиод «POWER» горит зеленым цветом, когда на контроллер подано питание |
2 | миганием красного цвета сигнализирует об аварии |
3 | горит зеленым цветом, когда контроллер находится в режиме «Пуск» |
4 | миганием зеленого цвета сигнализирует о предпусковом закрытии регулирующих клапанов |
Обозначение при заказе шкафа управления КОНТУР
КОНТУР- | (М2) | |
---|---|---|
Схема | ||

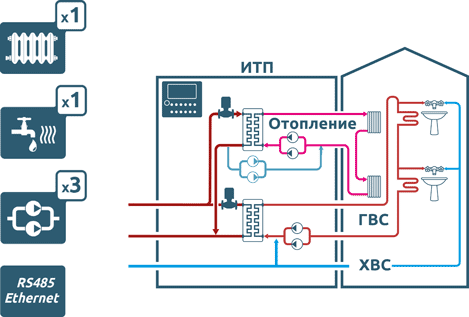

Схема 1: 1 контур отопления, 1 ГВС, 3 насосных группы; RS-485, Ethernet | С1 | |

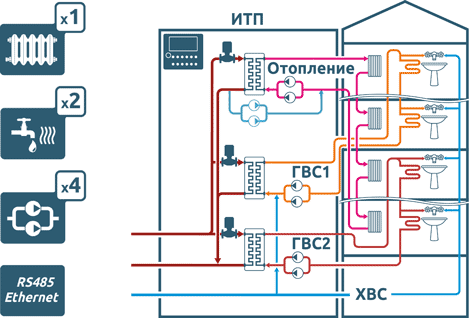

Схема 2: 1 контур отопления, 2 ГВС, 4 насосных группы; RS-485, Ethernet | С2 | |

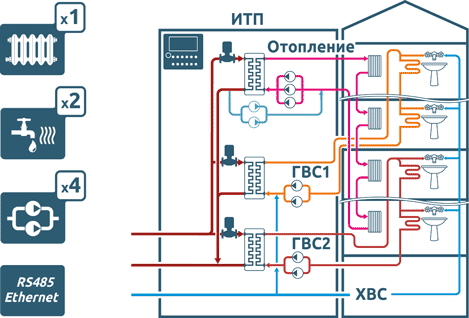

Схема 2.1: 1 контур отопления, 2 ГВС, 4 насосных группы; RS-485, Ethernet | С2.1 | |

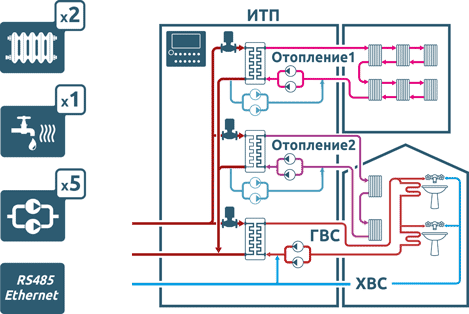

Схема 3: 2 контура отопления, 1 ГВС, 5 насосных групп; RS-485, Ethernet | С3 | |

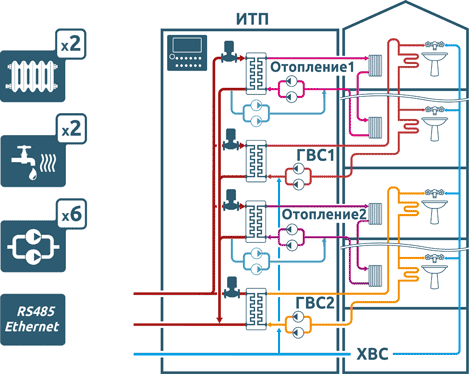

Схема 4: 2 контура отопления, 2 ГВС, 6 насосных групп; RS-485, Ethernet | С4 |
Пример: КОНТУР-С2.1 (M2)
Удаленный доступ к шкафу управления КОНТУР
Онлайнскан — система бесплатного облачного хранилища данных для удаленного мониторинга шкафов управления.
Подключите ваш ШУ к системе onlinescan в несколько кликов и следите за показаниями оборудования в реальном времени, с любого устройства и в любой точке мира.
Удобно! Бесплатно! Бессрочно!
Нам очень важно предлагать на рынке уникальную продукцию исключительного качества, поэтому наши шкафы автоматики по умолчанию оснащены системой удаленного доступа к данным. Не требуется никакого дополнительного оборудования, для начала работы Вам понадобится лишь sim-карта со статичным IP-адресом и простая регистрация на сайте onlinescan.ru.
При добавлении оборудования в систему удаленного мониторинга Вам станут доступны следующие функции:
- простота использования через свой личный кабинет;
- возможность круглосуточного доступа из любой точки мира;
- добавление новых объектов в один клик;
- интерактивная карта с нанесенными на ней объектами;
- возможность просмотра оперативных данных состояния объекта в реальном времени;
- бесплатное пользование WEB-хранилищем данных;
- мгновенный доступ к архивам данных за заданный период;
- возможность скачивания архивов в формате .csv для дальнейшего анализа данных;
- возможность просмотра данных в виде графиков за заданный период.
