КАСКАД 101: Шкаф управления повысительным насосом

Внимание! Шкафы управления моделей КАСКАД 101, представленные на этой странице, сняты с производства.
Описание более современных моделей замены КАСКАД 20 доступно по адресу: https://kipservis.ru/control_box/kaskad20.htm.

Шкаф управления повысительным насосом КАСКАД 101 предназначен для управления повысительным насосом, а также насосной станцией, состоящей из 2 либо 3 насосов. Внедрение данного решения позволит оптимизировать работу насосов под расходную характеристику системы с целью достижения максимальной энергоэффективности. Максимальная экономия достигается при переменном характере разбора воды.

Использование готового проверенного решения позволяет сократить затраты на монтажно-наладочные работы, а также повысить надежность

Как правило, основными областями применения шкафов КАСКАД 101 являются: системы ХВС в системах ЖКХ, промышленных предприятиях, а также водоканалов.

Общая информация и способы применения шкафов управления КАСКАД 101

Шкаф управления КАСКАД 101 3 года гарантии!

Основные функции шкафа КАСКАД 101:

  • точное поддержание заданного давления путем ПИД-регулирования;
  • полный спектр аварийных ситуаций работы насоса;
  • возможность изменения поддерживаемого давления в зависимости от времени суток;
  • обеспечение режима АВР по насосам при управлении насосной станцией;
  • функция чередования насосов для обеспечения равномерного износа;
  • режим каскадного регулирования (ввод дополнительных насосов в моменты пиковых нагрузок);
  • поддержка системы мониторинга OnlineScan.

Замена стандартных решений

Стандартная схема управления насосами подразумевает дискретное управление работой насосов по реле давления.

Для регулирования расхода применяется метод дросселирования при помощи задвижки (причем, как правило «ручной»).

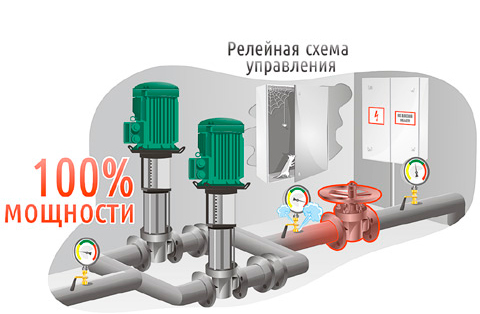

Отсутствие шкафа КАСКАД 101

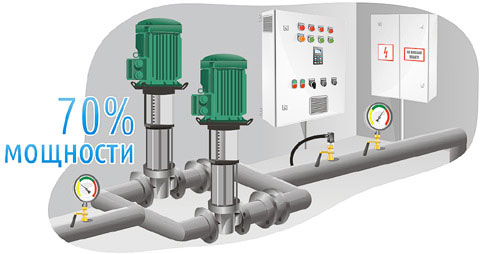

Внедрение КАСКАД 101

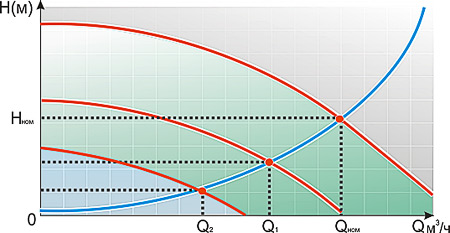

Полностью автоматическое управление насосной группой. Частотное регулирование позволяет точно поддерживать заданное давление в системе.

В случае уменьшения расхода системы КАСКАД 101 автоматически снизит производительность насоса, что приведет к снижению потребляемого тока, но при этом обеспечит поддержание заданного давления.

При наличии шкафа КАСКАД 101

Недостатки релейной схемы:

  • «грубое» поддержание давления;
  • гидроудары от «прямого» пуска насоса;
  • постоянная работа на номинальной частоте (100% потребление тока);
  • отсутствие каскадного режима в пике потребления;
  • повышение гидравлического сопротивления при закрытии задвижки;
  • рассеивание «излишней» кинетической энергии на задвижке;
  • увеличение затрат кВт/м³ перекачивания воды.

Достоинства КАСКАД 101:

  • точное «плавное» поддержание давления;
  • корректировка давления в зависимости от времени суток;
  • плавный пуск двигателя (уменьшение нагрузки на двигатель и арматуру);
  • снижение потребляемой мощности за счет снижения скорости вращения;
  • наличие возможности каскадного режима при пиковых нагрузках;
  • ведение журнала аварийных ситуаций;
  • счетчик работы насосов;

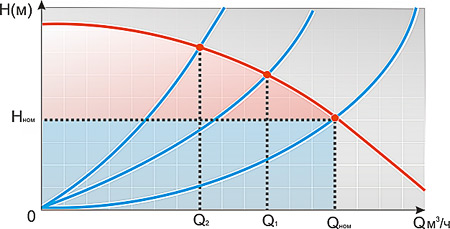

  • оптимизация характеристики работы насоса (автоматическая «подстройка» под характеристику системы);
  • уменьшение показателя кВт/м³ перекачиваемой воды;
  • уменьшение протечек.
Отсутствие шкафа КАСКАД 101
Отсутствие шкафа КАСКАД 101
При наличии шкафа КАСКАД 101
При наличии шкафа КАСКАД 101

Варианты шкафов КАСКАД 101 для управления одним, двумя или тремя насосами

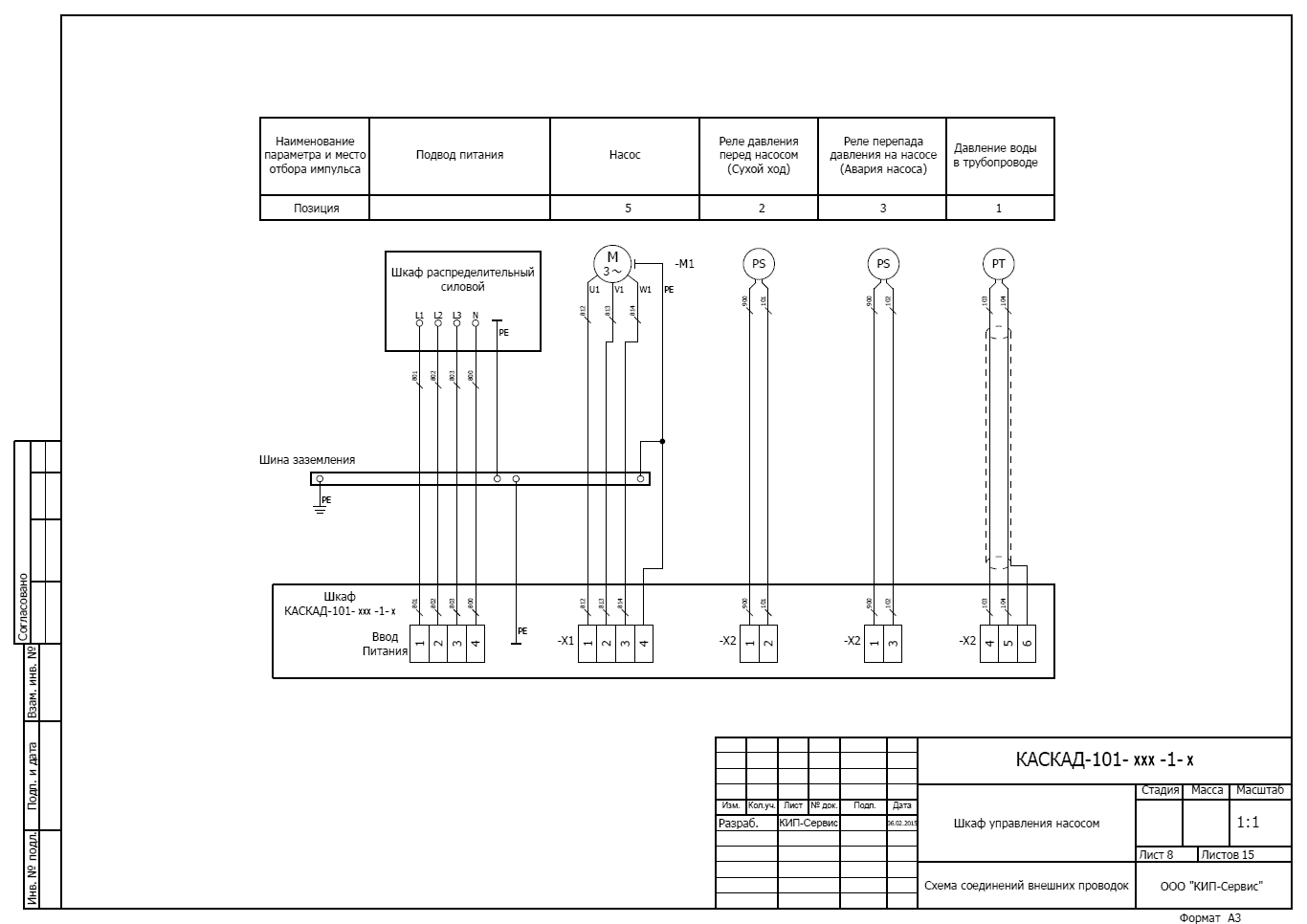

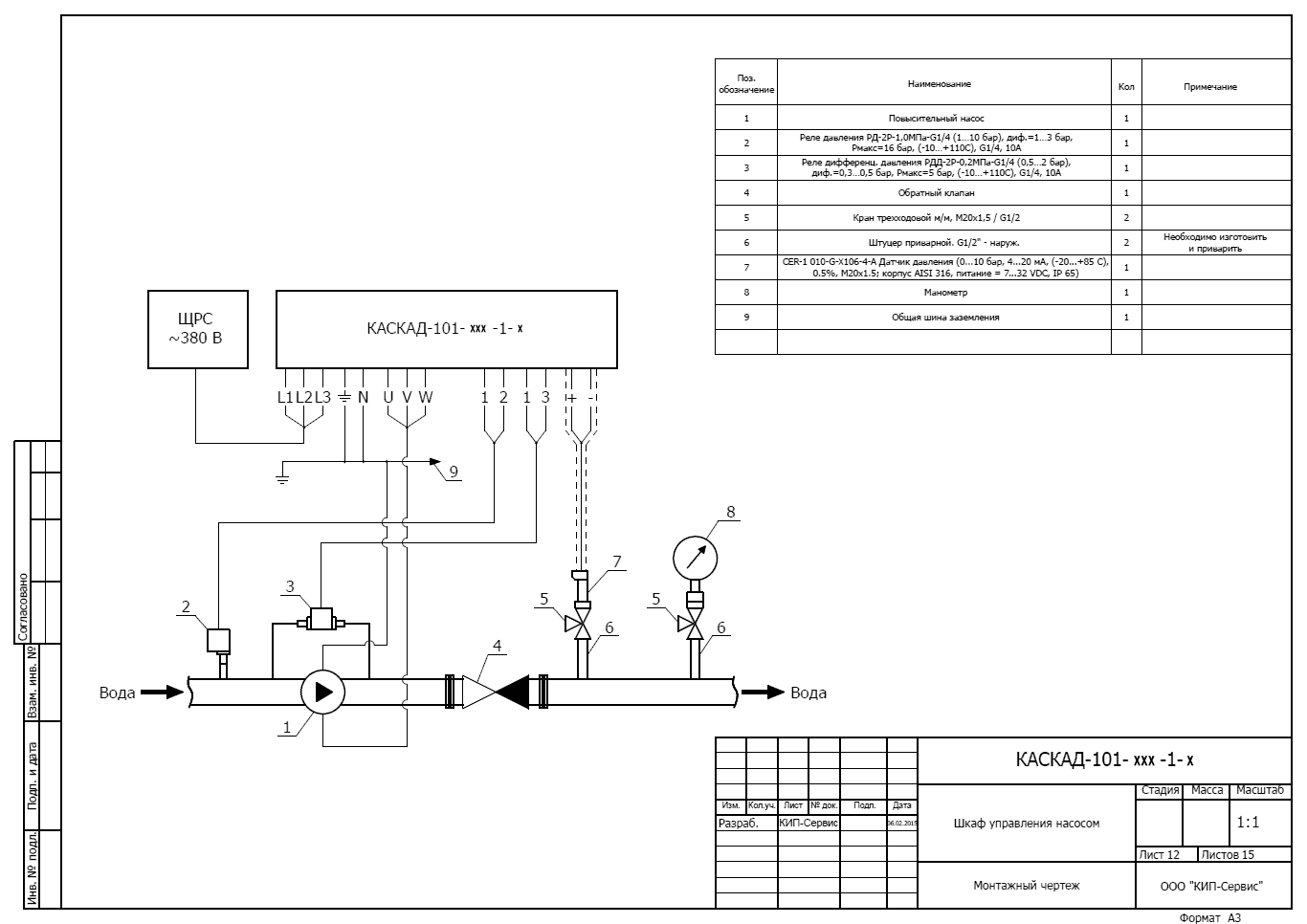

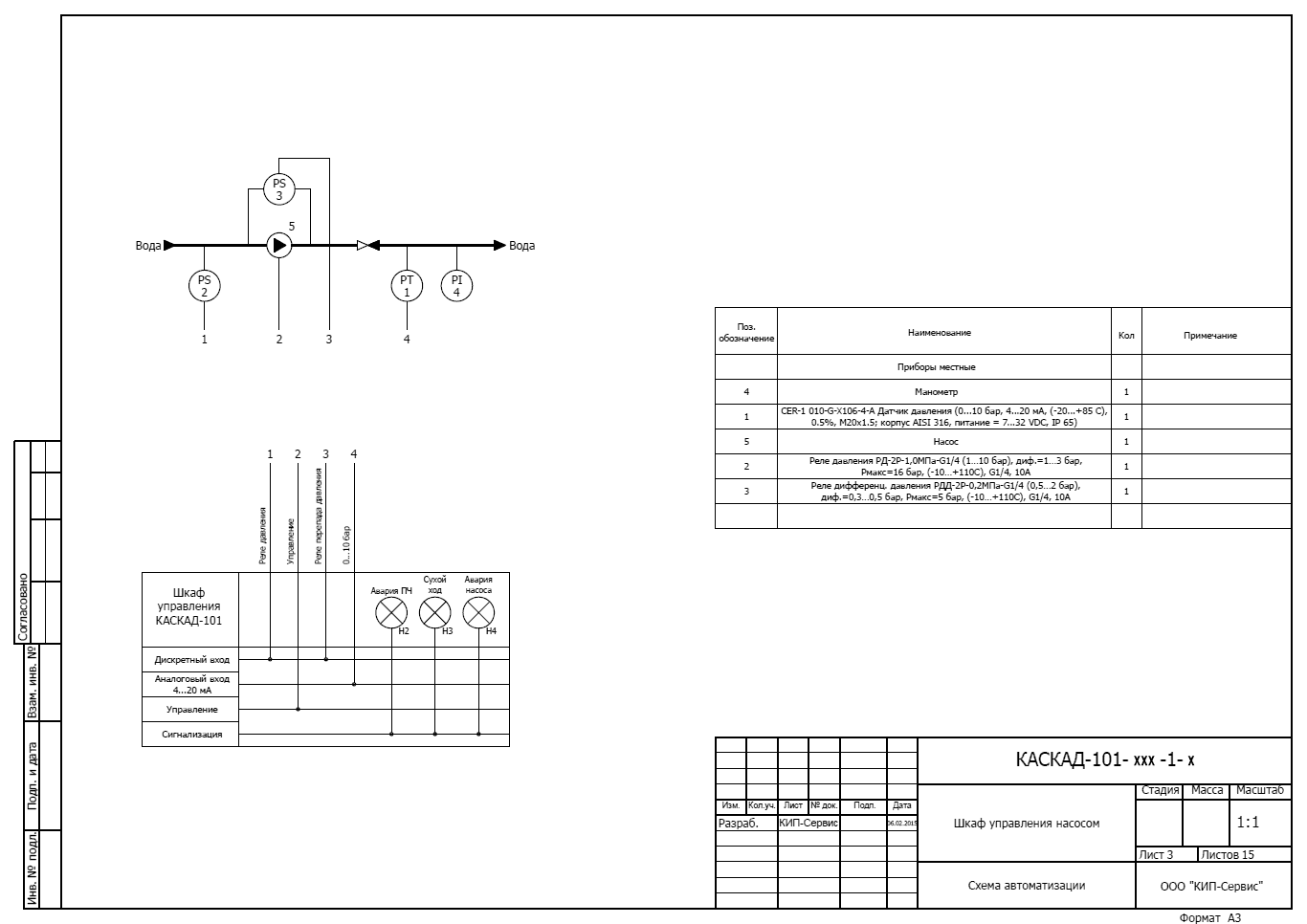

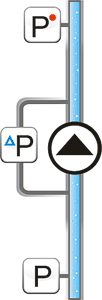

Схема КАСКАД 101 для управления одним насосом

КАСКАД 101 ×××-1

Управление одним насосом
    Основные функции:
  • точное поддержание давления в напорном трубопроводе;
  • корректировка давления по времени суток (утро, день,вечер,ночь);
  • автоматический запуск после пропадания напряжения;
  • снижение потребляемой мощности насоса за счет снижения скорости вращения;
  • защита от низкого давления на всасывающем трубопроводе («сухой» ход);
  • контроль работы насоса от внешних датчиков (реле перепада давления, реле протока и т.д.);
  • защита по низкому давлению в напорном трубопроводе (прорыв трубы);
  • комплексная электронная защита двигателя;
  • встроенный журнал аварий;
  • возможность ручного режима («байпасное» включение);
  • поддержка системы мониторинга OnlineScan.

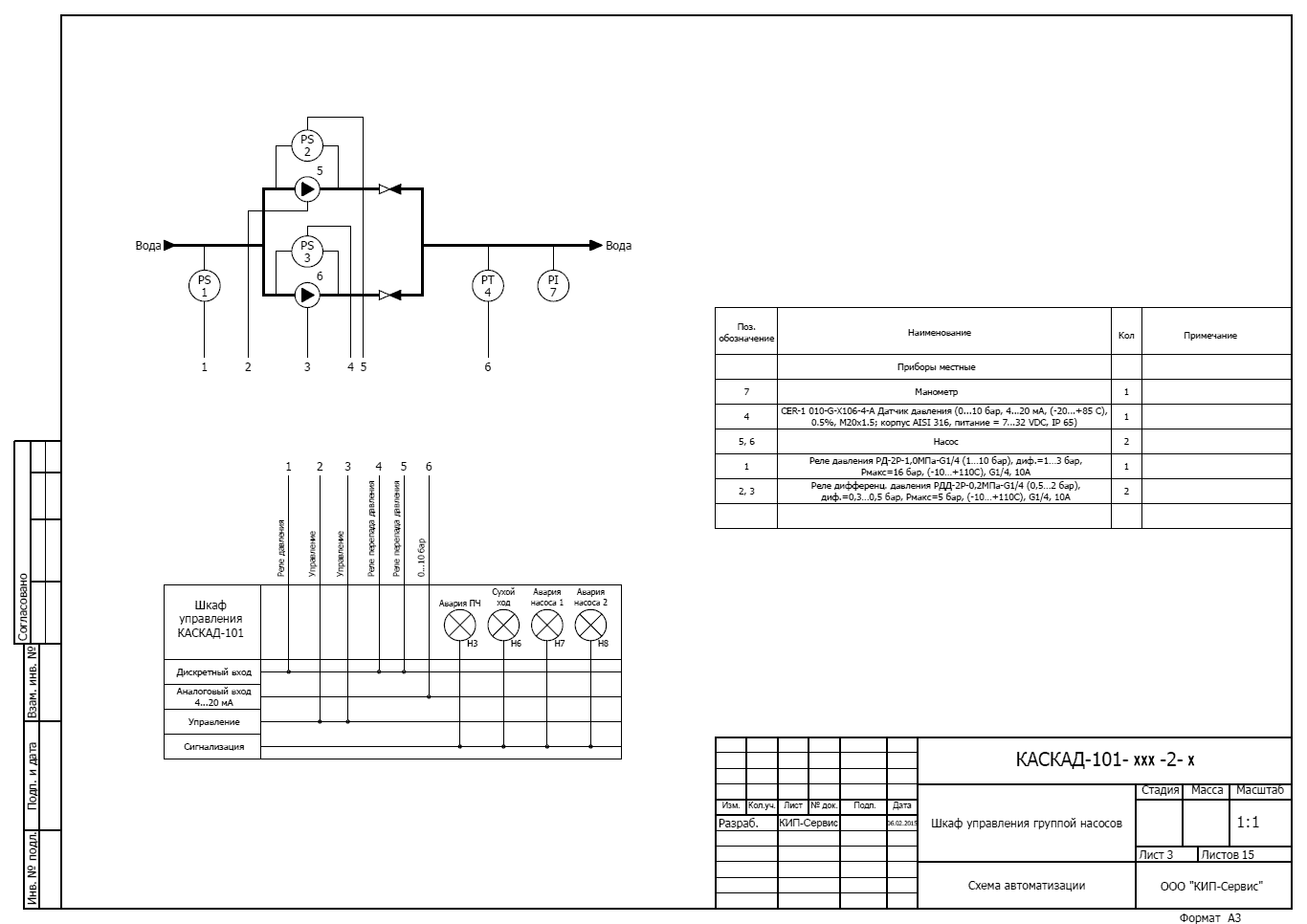

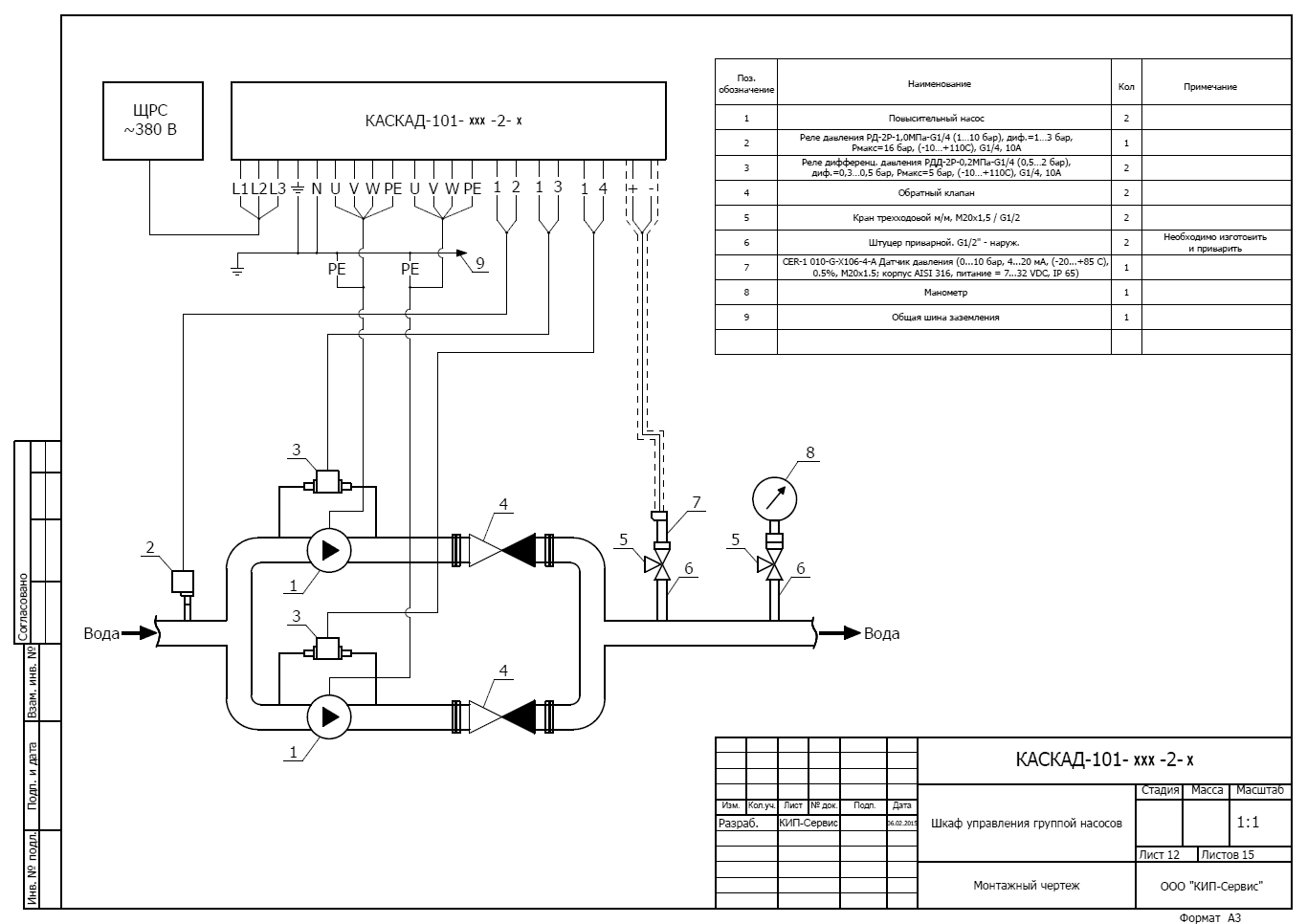

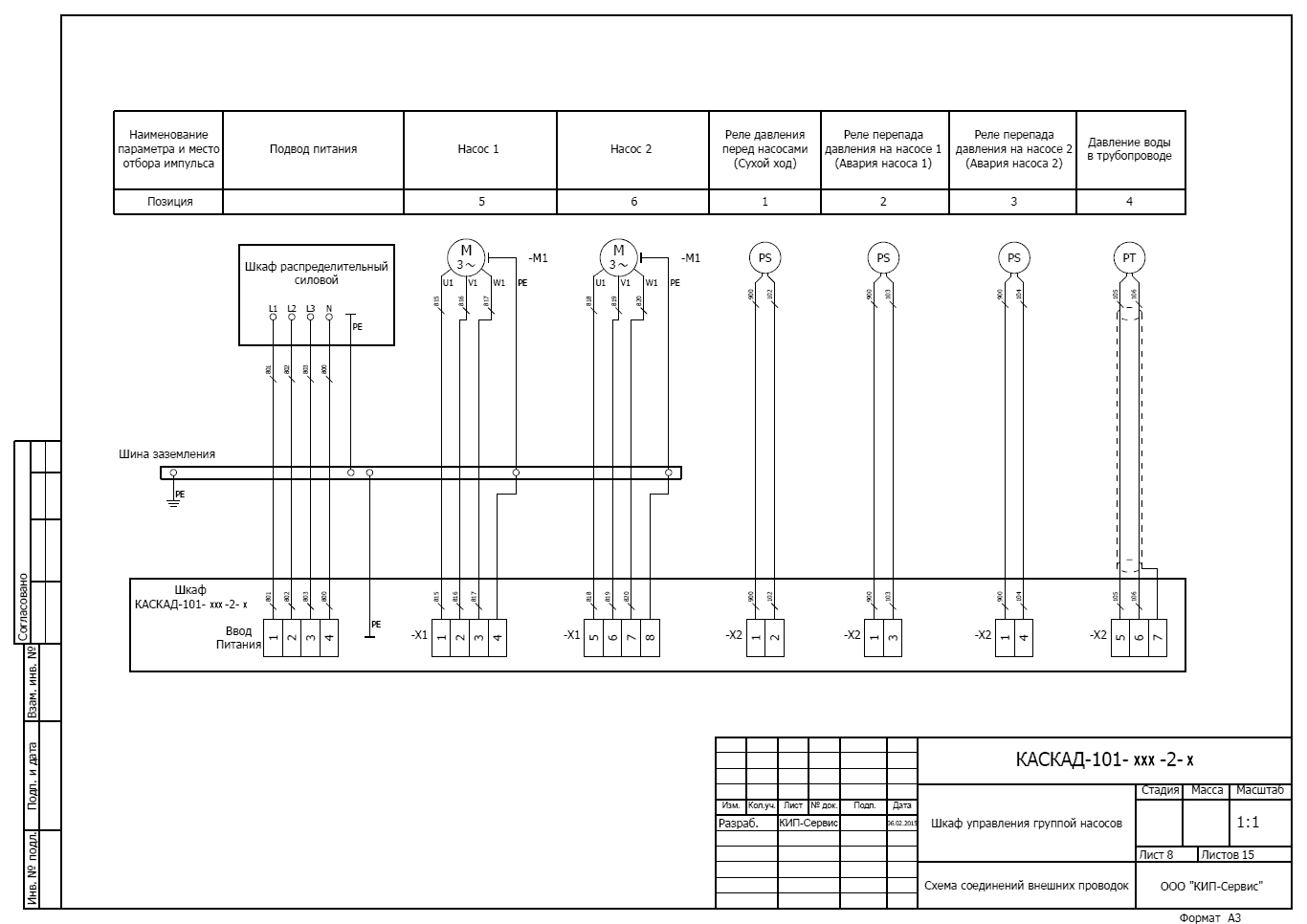

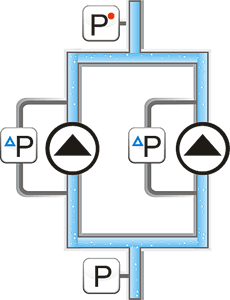

Схема КАСКАД 101 для управления двумя насосами

КАСКАД 101 ×××-2

Управление двумя насосами

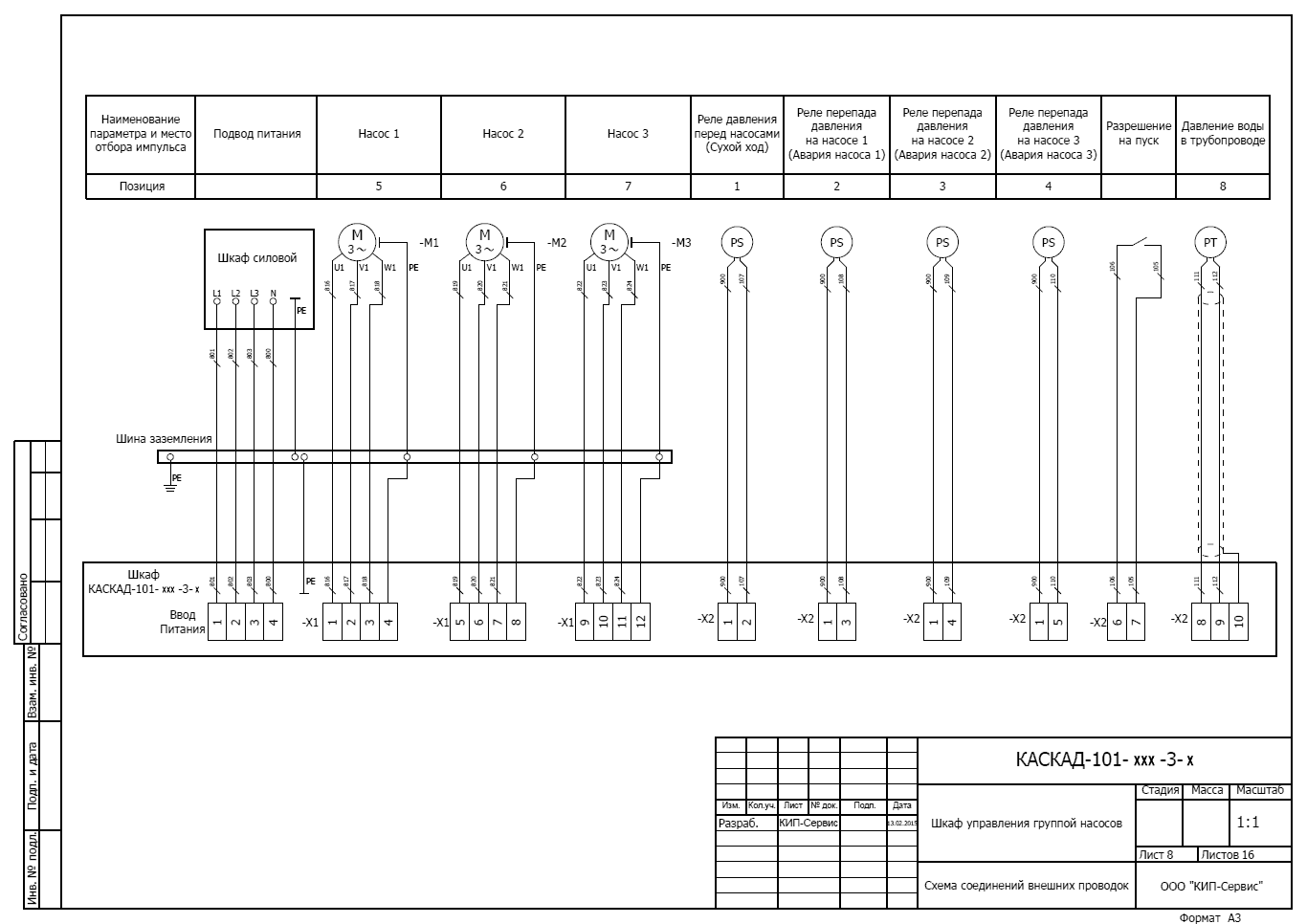

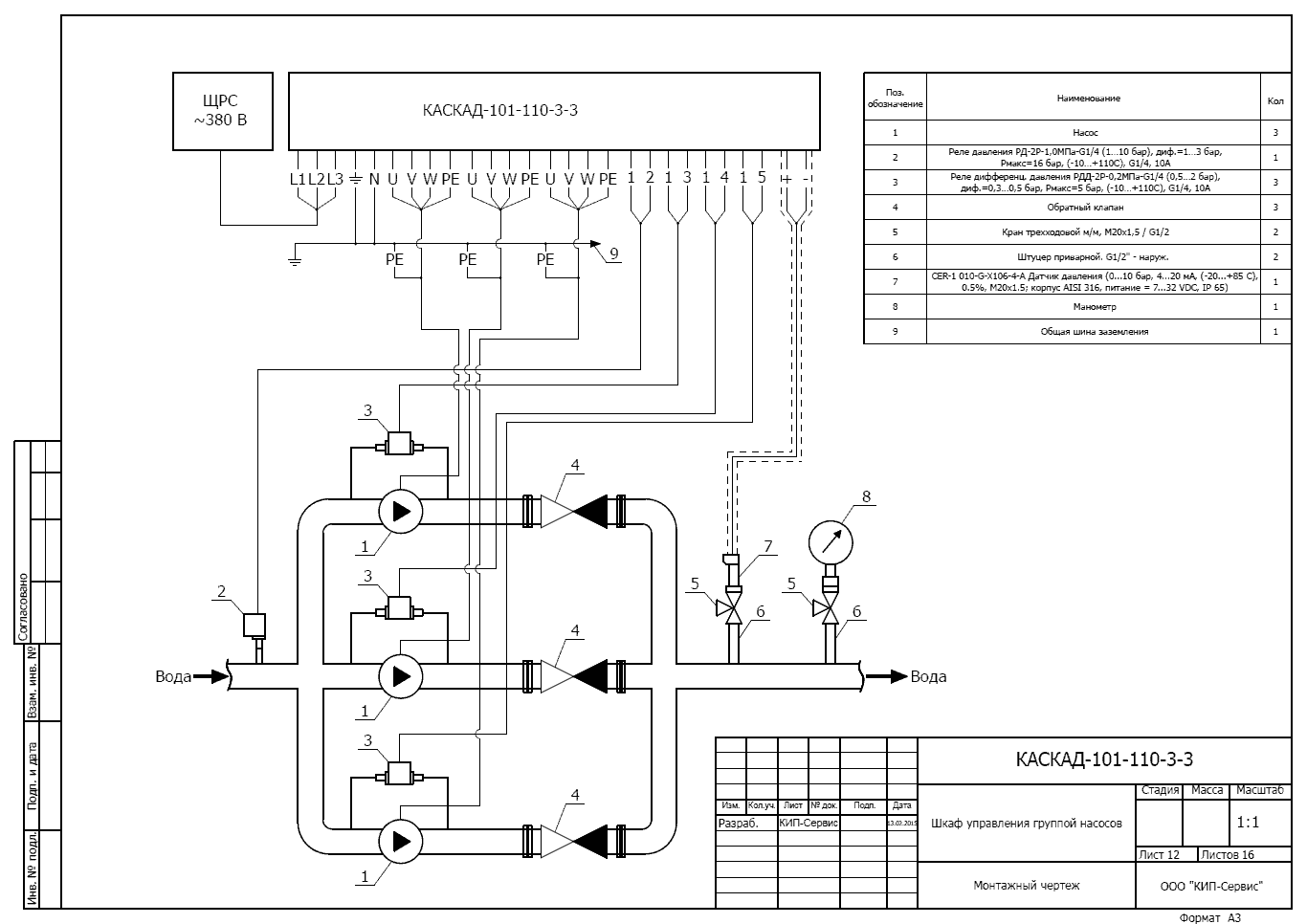

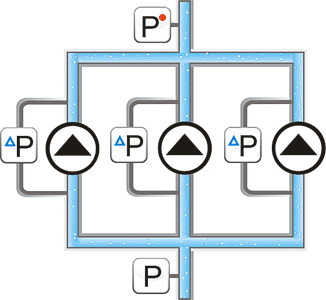

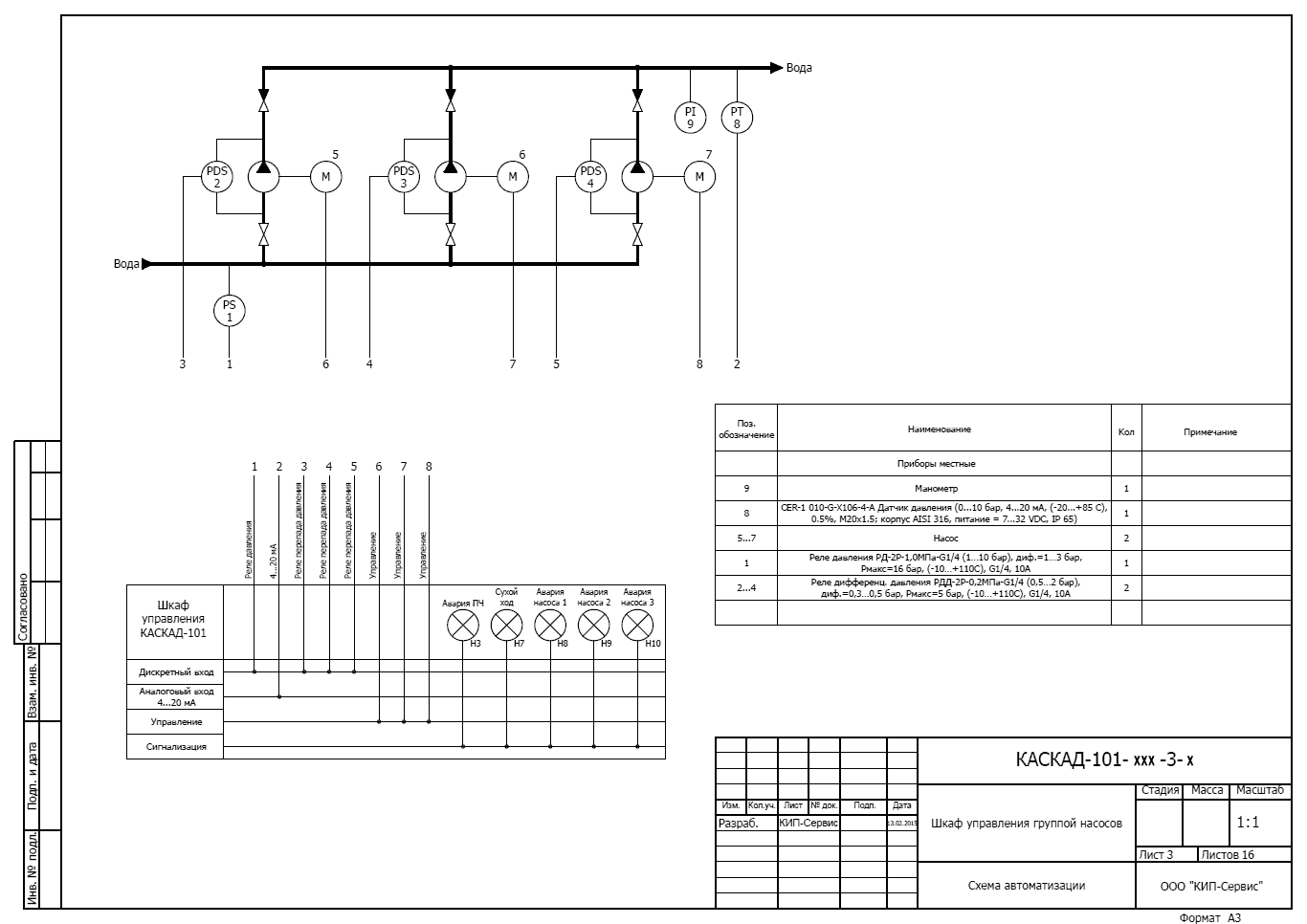

Схема КАСКАД 101 для управления тремя насосами

КАСКАД 101 ×××-3

Управление тремя насосами
    В шкафах для управления несколькими насосами, кроме уже перечисленных основных функций управления, присутствуют и дополнительные:
  • функция запуска резервного насоса при аварии основного (АВР);
  • чередование насосов для равномерного их износа;
  • возможность каскадного управления насосами в пике расхода.
  • контроль времени наработки каждого насоса;
  • приоритетный запуск насоса с меньшим временем наработки.

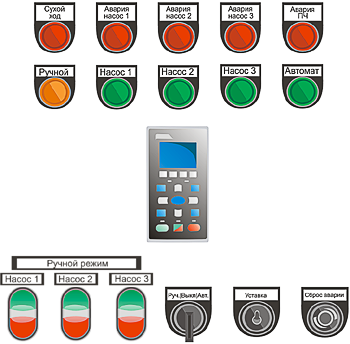

Особенности шкафов управления КАСКАД 101

Быстрый монтаж – удобная эксплуатация!

КАСКАД 101 поставляется с уже запрограммированным алгоритмом и соответствующими документами для правильной эксплуатации. В связи с чем, срок монтажа и ввода насосной станции в эксплуатацию значительно сокращается. Специально разработанное меню на русском языке позволяет быстро сконфигурировать КАСКАД 101 под конкретный объект.

Информацию о текущем состоянии работы насосов, текущем давлении в напорном трубопроводе, времени наработки, состоянии аварийных датчиков и прочего можно увидеть на операторской панели. Встроенный журнал последних аварийных ситуаций позволит правильно проанализировать состояние системы до отключения.

Сервисный режим обеспечит безопасное проведение мероприятий по плановому обслуживанию конкретного насоса без отключения всей системы целиком.

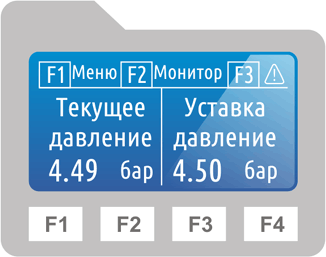

Русское меню
Русскоязычное меню
Мнемосхема
Удобная мнемосхема
Журнал аварий
Журнал аварий

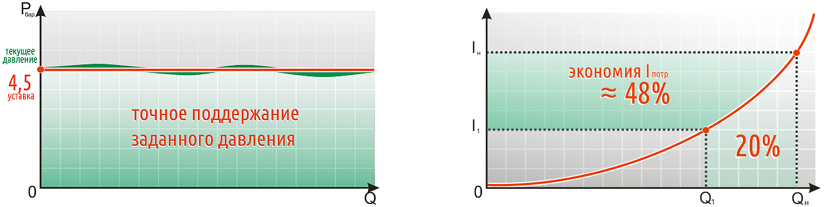

Встроенный ПИД-регулятор

Наличие встроенной функции ПИД-регулятора позволяет изменять производительность насоса в зависимости от текущего расхода системы путем частот­ного регулирования.

  • Более точное поддержание давления в системе, а также автоматическая адаптация системы под текущий расход.
  • Изменение производительности насоса позволяет изменять потребляемую мощность. Например, при уменьшении разбора воды (Q) на 20 % КАСКАД 101 позволит снизить потребляемый ток на 48 % и при этом обеспечит необходимое давление в системе.
Встроенный ПИД-регулятор

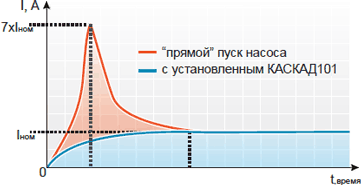

Плавный пуск, плавная остановка

Шкаф управления КАСКАД 101 обеспечивает плавный пуск и остановку двигателя. Преимущества плавного пуска можно разделить на электрические и гидравлические.

  • Гидравлическое преимущество – плавный пуск и остановка позволяет исключить гидроудары в системе, продлевает срок службы арматуры и измерительного оборудования.

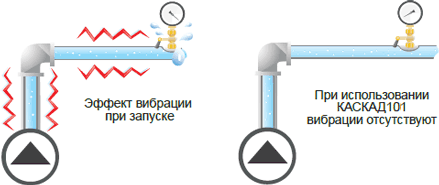

Отсутствие вибрации при запуске
  • Электрическое преимущество – плавный пуск позволяет снизить пусковые токи двигателя, способствует продлению срока службы насоса, а также меньшему износу привода.
Плавный пуск, плавная остановка

Управление насосной станцией: АВР, чередование, каскадное управление

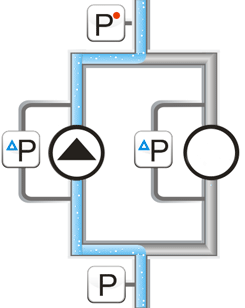

Включение резервного насоса в случае АВР
Функция АВР
Автоматическое включение резервного насоса при выходе из строя основного

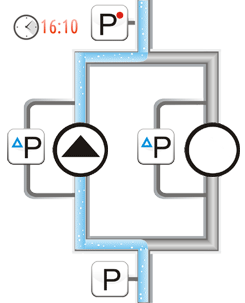

Чередование работы насосов по времени
Автоматическое чередование работы насосов по времени (для равномерного износа)
Счетчик наработки по времени, приоритет запуска насоса с наименьшим временем работы

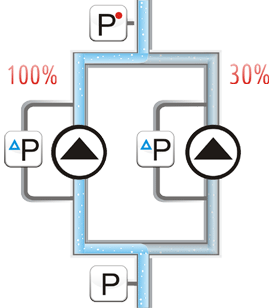

Каскадное регулирование
Каскадное регулирование
При повышенном расходе системы происходит переключение основного насоса «напрямую» к сети, затем производится плавный запуск и последующее регулирование пиковым насосом

Удобное задание поддерживаемого давления: два способа задания уставки

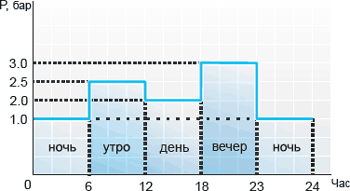

  • Автоматический: автоматическая программная смена уставки в зависимости от времени суток: утро, день, вечер, ночь. Имеется возможность корректировать диапазон времени и значение уставки в этом диапазоне.
КАСКАД 101 автоматический способ задания уставки

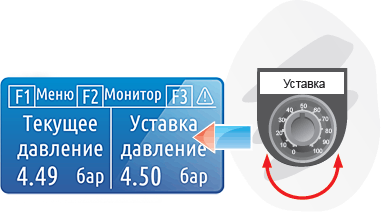

  • Ручной: простое задание при помощи поворотного задатчика.
КАСКАД 101 ручной способ задания уставки

Комплексная защита насоса

Комплексная защита двигателя
    КАСКАД 101 обеспечивает полную защиту электродвигателя:
  • защита насоса от сухого хода (низкое давление на всасывающем трубопроводе);
  • дополнительный датчик аварии насоса (реле перепада давления, реле протока, перегрев обмоток);
  • электронная тепловая защита;
  • защита от перегрузки по току;
  • защита от обрыва выходной фазы;
  • защита от замыкания на землю.

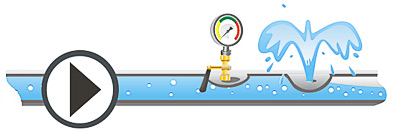

Защита от прорыва трубы

Шкаф управления повысительным насосом КАСКАД 101 обеспечивает контроль за давлением в установившемся режиме. Если давление в трубопроводе снизилось на заданное значение, в течение определенного времени, то шкаф управления отключит насос. Этот режим будет актуален для систем, в которых отсутствуют протяженные пиковые нагрузки выше номинальных.

Прорыв трубы График давления при прорыве трубы

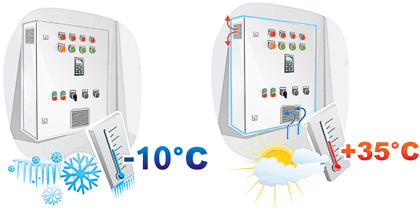

Широкий диапазон рабочих температур

КАСКАД 101 оборудован системой поддержания внутреннего микроклимата.

Это позволяет использовать шкаф внутри помещений при температурах до 35 °C в летнее время, а также в не отапливаемых помещениях зимой при температурах до минус 10 °C.

Температурные режимы работы шкафа КАСКАД 101

OnlineScan всегда под рукой

Это удобно:

  • иметь доступ из любой точки мира;
  • видеть все шкафы на своей интерактивной карте;
  • получать текущие данные с объекта;
  • просматривать архив данных за заданный период времени;
  • строить графики по периодам.

Это просто:

  • получить доступ, воспользовавшись любым браузером;
  • зарегистрироваться;
  • добавить новый или редактировать имеющийся шкаф;
  • настроить параметры отображения «под себя».
Система мониторинга КАСКАД 100

Технические характеристики шкафов управления КАСКАД 101

КАСКАД 101-×××-1
для управления 1 насосом
022 037 055 075 110 150 185 220 300 370 450
Номинальное рабочее напряжение 3-фазное 380 В (-15…+10 %), 50 Гц
Номинальное напряжение цепей управления 220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A модификация 0 или 1 7,5 11,2 18,1 20,1 25,1 33,1 39,1 47,1 62,1 76,1 92,1
модификация 2 или 3 7,6 11,2 18,2 20,2 25,2 33,2 39,2 47,2 62,2 76,3 92,3
Номинальный выходной ток, А 5,5 8,5 13 18 24 32 38 45 60 73 91
Мощность подключаемого двигателя, кВт 2,2 3,7 5,5 7,5 11 15 18,5 22 30 37 45
Перегрузочная способность при работе в автоматическом режиме 120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика Датчик давления с аналоговым выходом 4…20 мА
(рекомендуемая модель датчика: CER-1-xxx-G-X106-4A)
Максимальное сопротивление аналогового входа, Ом 250
Количество и тип подключаемых дискретных датчиков 3 дискретных входа:
- датчик «сухого хода» насоса, тип выхода – «сухой» контакт, НЗ;
- датчик аварии насоса, тип выхода – «сухой» контакт, НО;
- внешний сигнал запрещения работы шкафа управления – «сухой» контакт, НЗ
Встроенные функции управления - поддержание заданного давления в системе, путем регулирования частоты вращения двигателя;
- 2 способа задания уставки: автоматический по времени суток или ручной;
- встроенный журнал аварийных ситуаций;
- встроенный счетчик наработки насоса.
Наличие ручного (байпасного) режима только в модификациях 2 или 3
Наличие возможности диспетчеризации модификация 1 или 3 встроенный GSM-модем, поддержка системы мониторинга OnlineScan
модификация 0 или 2 RS-485, Modbus RTU
Максимальное сечение силового вводного кабеля (клеммы ВВОД), мм² 16 35
Максимальное сечение силового моторного кабеля (клеммы X1), мм²
Максимальное сечение сигнальных кабелей датчиков (клеммы Х2), мм² 2,5
Рабочая температура окружающей среды -10…+35 °С

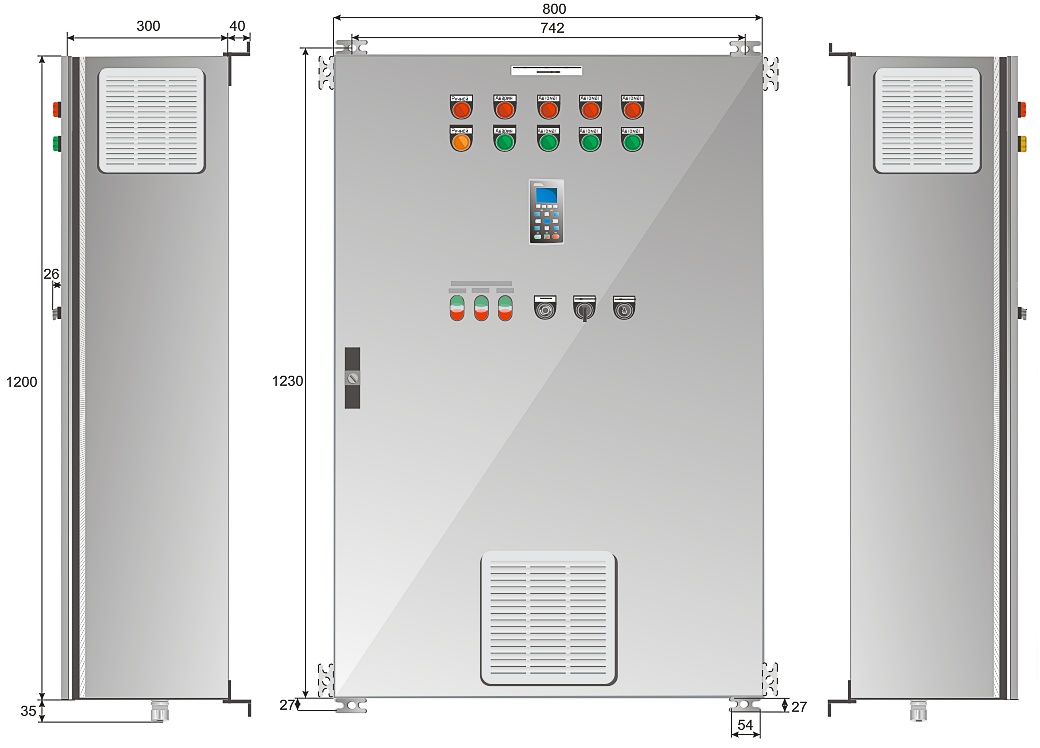

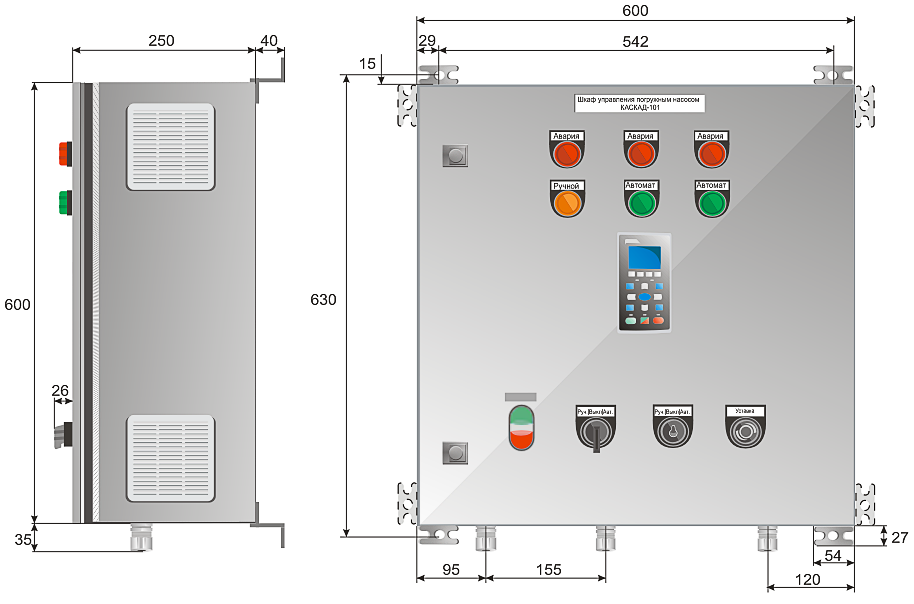

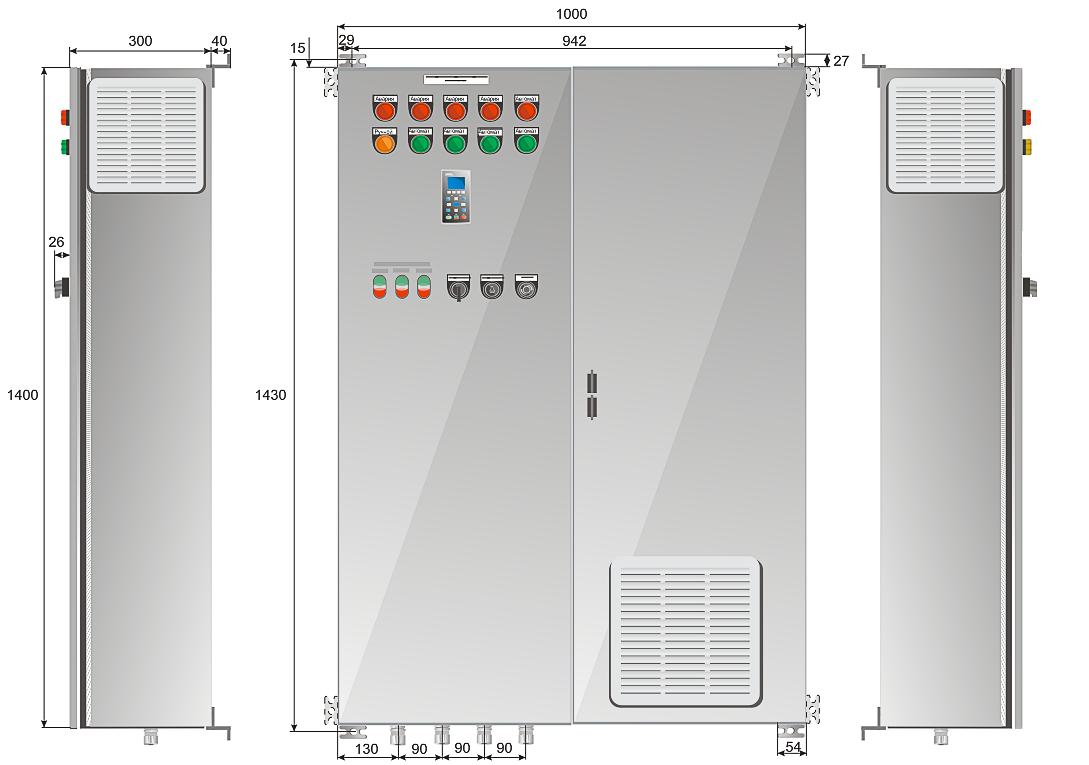

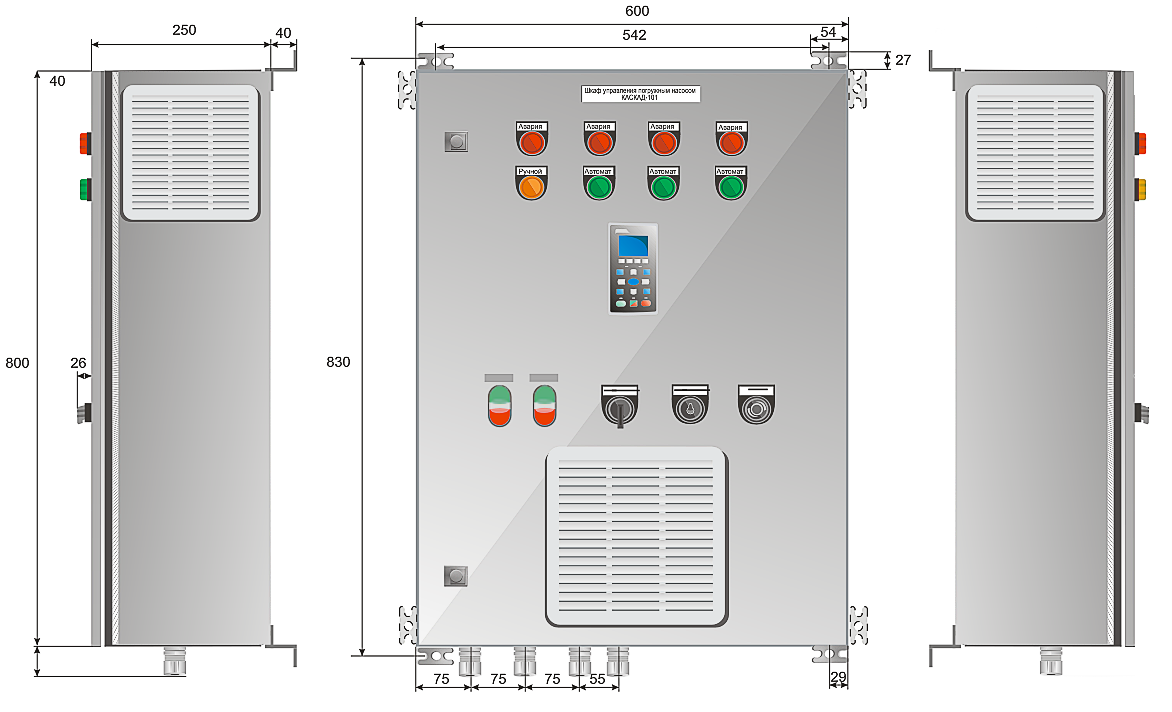

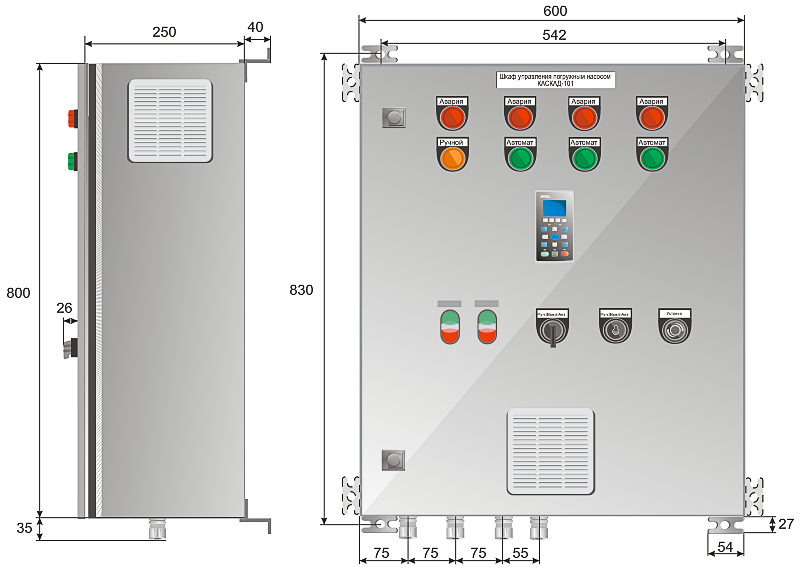

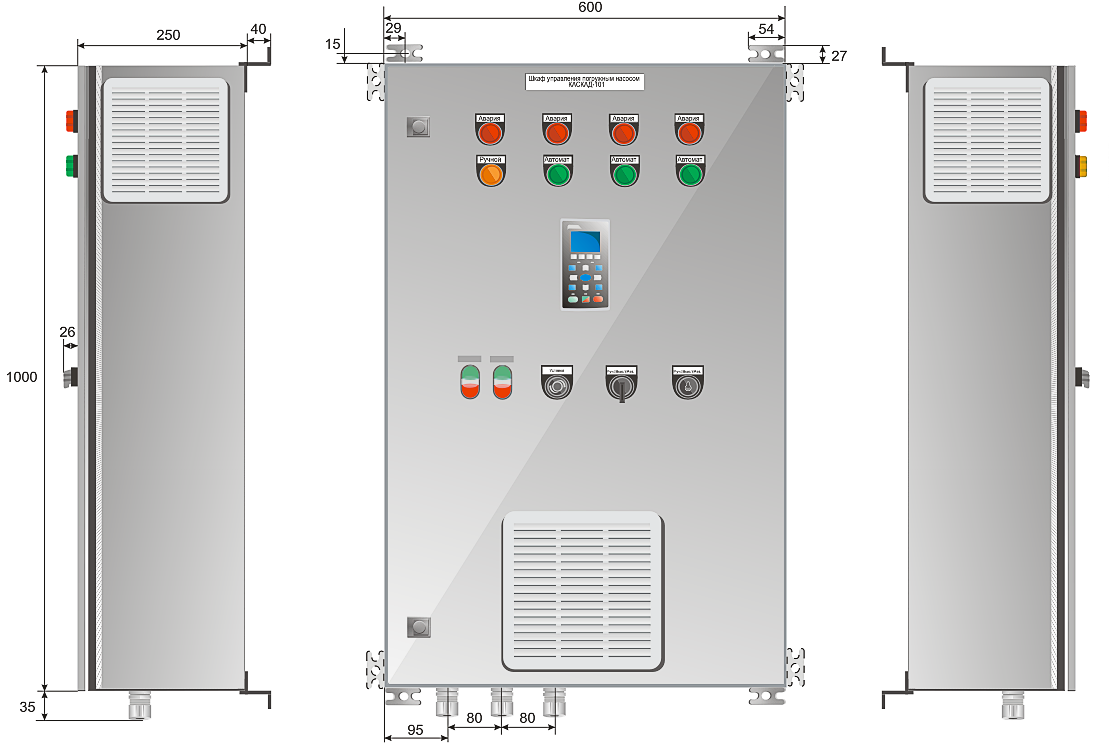

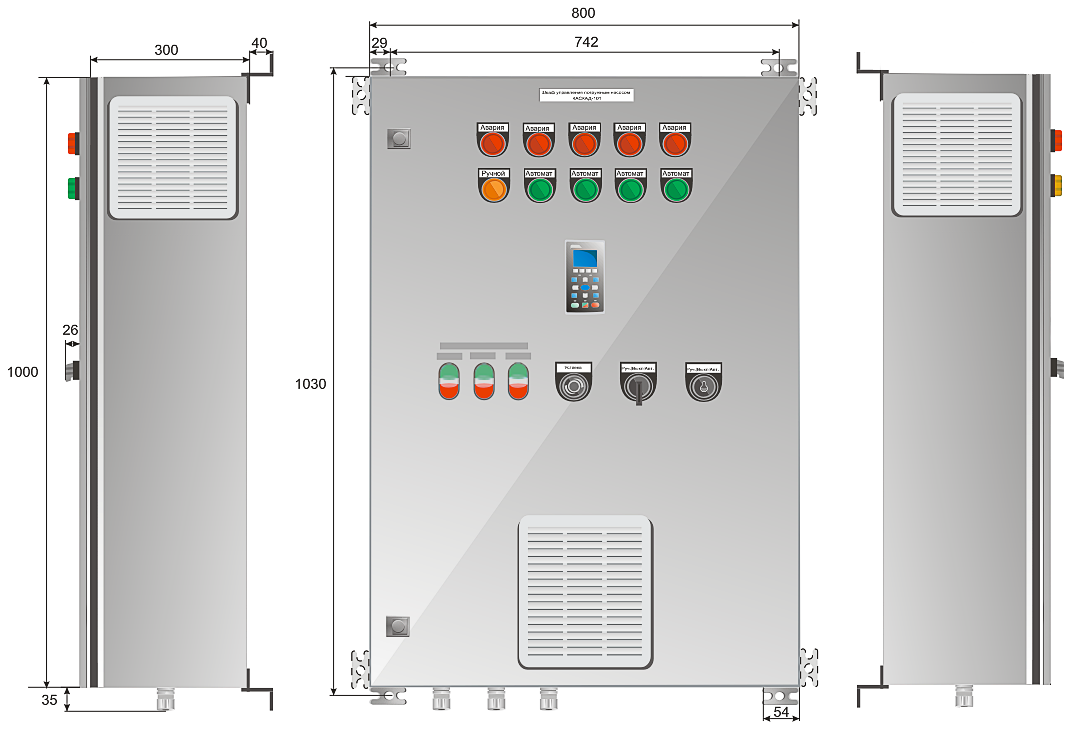

Типоразмер корпуса модификация 0 или 1 1 2 3 5 7
модификация 2 или 3 2 4 5 7
Масса нетто (брутто), кг модификация 0 или 1 30
(37)
31,1
(37,1)
42,8
(52,8)
69
(82)
140 (158)
модификация 2 или 3 39
(49)
39,1
(49,1)
43
(53)
57
(69)
70
(83)
141
(159)
КАСКАД 101-×××-2
для управления 2 насосами
022 037 055 075 110 150 185 220 300 370 450
Номинальное рабочее напряжение 3-фазное 380 В (-15…+10 %), 50 Гц
Номинальное напряжение цепей управления 220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A модификация 0 или 1 7,5 11,1 18,1 20,1 25,1 33,1 39,1 47,1 62,1 76,1 92,1
модификация 2 или 3 13,1 19,5 31 38 49 65,2 77,2 93 122 149 183
Номинальный выходной ток, А 5,5 8,5 13 18 24 32 38 45 60 73 91
Мощность подключаемого двигателя, кВт 2,2 3,7 5,5 7,5 11 15 18,5 22 30 37 45
Перегрузочная способность при работе в автоматическом режиме 120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика Датчик давления с аналоговым выходом 4…20 мА
(рекомендуемая модель датчика: CER-1-xxx-G-X106-4A)
Максимальное сопротивление аналогового входа, Ом 250
Количество и тип подключаемых дискретных датчиков 4 дискретных входа:
- датчик «сухого хода» насоса, тип выхода – «сухой» контакт, НЗ;
- датчик аварии насоса 1, тип выхода – «сухой» контакт, НО;
- датчик аварии насоса 2, тип выхода – «сухой» контакт, НО;
- внешний сигнал запрещения работы шкафа управления – «сухой» контакт, НЗ
Встроенные функции управления - поддержание заданного давления в системе, путем регулирования частоты вращения двигателя;
- 2 способа задания уставки: автоматический по времени суток или ручной;
- периодическое чередование работы насосов по времени;
- автоматическое включение резервного насоса при выходе из строя основного;
- встроенный журнал аварийных ситуаций;
- встроенные счетчики наработки насосов.
Наличие ручного (байпасного) режима только в модификациях 2 или 3
Наличие возможности диспетчеризации модификация 1 или 3 встроенный GSM-модем, поддержка системы мониторинга OnlineScan
модификация 0 или 2 RS-485, Modbus RTU
Максимальное сечение силового вводного кабеля (клеммы ВВОД), мм² модификация 0 или 1 16 35
модификация 2 или 3 16 35 70 150
Максимальное сечение силового моторного кабеля (клеммы X1), мм² 16 35
Максимальное сечение сигнальных кабелей датчиков (клеммы Х2), мм² 2,5
Рабочая температура окружающей среды -10…+35 °С
Типоразмер корпуса модификация 0 или 1 2 3 5 7
модификация 2 или 3 5 6
Масса нетто (брутто), кг модификация 0 или 1 39
(49)
42,8
(52,8)
69
(82)
141
(159)
модификация 2 или 3 39,1
(49,1)
43
(53)
70
(83)
82
(96)
142
(160)
КАСКАД 101-×××-3
для управления 3 насосами
022 037 055 075 110 150 185 220 300 370 450
Номинальное рабочее напряжение 3-фазное 380 В (-15…+10 %), 50 Гц
Номинальное напряжение цепей управления 220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A модификация 0 или 1 7,5 11,1 18,1 20,1 25,1 33,1 39,1 47,1 62,1 76,1 92,1
модификация 2 или 3 17 26 44 56 73 97,2 115 138 182 222 274
Номинальный выходной ток, А 5,5 8,5 13 18 24 32 38 45 60 73 91
Мощность подключаемого двигателя, кВт 2,2 3,7 5,5 7,5 11 15 18,5 22 30 37 45
Перегрузочная способность при работе в автоматическом режиме 120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика Датчик давления с аналоговым выходом 4…20 мА
(рекомендуемая модель датчика: CER-1-xxx-G-X106-4A)
Максимальное сопротивление аналогового входа, Ом 250
Количество и тип подключаемых дискретных датчиков 5 дискретных входов:
- датчик «сухого хода» насоса, тип выхода – «сухой» контакт, НЗ;
- датчик аварии насоса 1, тип выхода – «сухой» контакт, НО;
- датчик аварии насоса 2, тип выхода – «сухой» контакт, НО;
- датчик аварии насоса 3, тип выхода – «сухой» контакт, НО;
- внешний сигнал запрещения работы шкафа управления – «сухой» контакт, НЗ
Встроенные функции управления - поддержание заданного давления в системе, путем регулирования частоты вращения двигателя;
- 2 способа задания уставки: автоматический по времени суток или ручной;
- периодическое чередование работы насосов по времени;
- автоматическое включение резервного насоса при выходе из строя основного;
- встроенный журнал аварийных ситуаций;
- встроенные счетчики наработки насосов.
Наличие ручного (байпасного) режима только в модификациях 2 или 3
Наличие возможности диспетчеризации модификация 1 или 3 встроенный GSM-модем, поддержка системы мониторинга OnlineScan
модификация 0 или 2 RS-485, Modbus RTU
Максимальное сечение силового вводного кабеля (клеммы ВВОД), мм² 35 50 70 95 150
Максимальное сечение силового моторного кабеля (клеммы X1), мм² 16 35 мм²
Максимальное сечение сигнальных кабелей датчиков (клеммы Х2), мм² 2,5
Рабочая температура окружающей среды -10…+35 °С
Типоразмер корпуса 2 5 6 7 8
Масса нетто (брутто), кг модификация 0 или 1 30
(37)
30,1
(37,1)
69
(82)
84
(98)
135
(153)
140
(158)
218
(238)
модификация 2 или 3 39
(49)
39,1
(49,1)
70
(83)
136
(154)
141
(159)
219
(239)

Схемы шкафов управления КАСКАД 101

Схемы КАСКАД 101 для управления 1 насосом

Схема автоматизации КАСКАД 101 для управления 1 насосом
Схема автоматизации
КАСКАД 101-xxx-1-x
Схема соединений внешних проводок КАСКАД 101 для управления 1 насосом
Схема соединений внешних проводок
КАСКАД 101-xxx-1-x
Монтажный чертеж КАСКАД 101 для управления 1 насосом
Монтажный чертеж
КАСКАД 101-xxx-1-x

Схемы КАСКАД 101 для управления 2 насосами

Схема автоматизации КАСКАД 101 для управления 2 насосами
Схема автоматизации
КАСКАД 101-xxx-2-x
Схема соединений внешних проводок КАСКАД 101 для управления 2 насосами
Схема соединений внешних проводок
КАСКАД 101-xxx-2-x
Монтажный чертеж КАСКАД 101 для управления 2 насосами
Монтажный чертеж
КАСКАД 101-xxx-2-x

Схемы КАСКАД 101 для управления 3 насосами

Схема автоматизации КАСКАД 101 для управления 3 насосами
Схема автоматизации
КАСКАД 101-xxx-3-x
Схема соединений внешних проводок КАСКАД 101 для управления 3 насосами
Схема соединений внешних проводок
КАСКАД 101-xxx-3-x
Монтажный чертеж КАСКАД 101 для управления 3 насосами
Монтажный чертеж
КАСКАД 101-xxx-3-x

Основные органы управления шкафа КАСКАД 101

Панель управления шкафом КАСКАД 101

Операторская панель управления предназначена для первоначальной настройки преобразователя частоты, а также отображения основных параметров работы.

  • индикатор «СУХОЙ ХОД» – индикация низкого давления на входе («сухой ход»)
  • индикаторы «АВАРИЯ НАСОСА 1», «АВАРИЯ НАСОСА 2», «АВАРИЯ НАСОСА 3» – возникновение аварийных ситуаций соответствующих насосов
  • индикатор «АВАРИЯ ПЧ» – возникновение аварийной ситуации преобразователя частоты
  • индикатор «РУЧНОЙ» – индикация включения ручного режима
  • индикаторы «НАСОС 1», «НАСОС 2», «НАСОС 3» – индикаторы включения соответствующих насосов
  • индикатор «АВТОМАТ» – индикация включения автоматического режима
  • сдвоенные кнопки «НАСОС 1», «НАСОС 2», «НАСОС 3» – кнопки пуска/останова соответствующих насосов в ручном режиме
  • переключатель «РУЧ/ВЫКЛ/АВТ» – выбор режима работы шкафа управления
  • поворотный задатчик «УСТАВКА» – задание требуемого давления (для автоматического режима)
  • кнопка «СБРОС АВАРИИ» – снятие аварийного состояния «авария насоса» в автоматическом режиме

Количество индикаторов и кнопок может отличаться от схемы, изображенной слева и напрямую зависит от количества поддерживаемых шкафом насосов и модификации шкафа.


Удобное меню на русском языке

Главный экран
Главный экран
Основные настройки 1
Экран основных настроек 1
Монитор
Экран монитора
Аварии
Экран аварии
Основные настройки 2
Экран основных настроек 2
Настройки работы насосов
Экран настройки работы насосов
Коды аварий
Экран кодов аварий
Основные настройки 3
Экран основных настроек 3
Время работы насосов
Экран времени работы насосов
Задание уставки по периодам
Экран задание уставки по периодам
Основные настройки 4
Экран основные настройки 4
Сервисный режим
Экран cервисного режима
Сброс на заводские настройки
Экран сброса на заводские настройки

Габаритные размеры управляющих шкафов КАСКАД 101

Габаритные размеры КАСКАД 101, типоразмер 1
Типоразмер 1: 600×600×250 мм

Габаритные размеры КАСКАД 101, типоразмер 2
Типоразмер 2: 600×800×250 мм

Габаритные размеры КАСКАД 101, типоразмер 3
Типоразмер 3: 600×800×250 мм

Габаритные размеры КАСКАД 101, типоразмер 4
Типоразмер 4: 600×1000×250 мм

Габаритные размеры КАСКАД 101, типоразмер 5
Типоразмер 5: 800×1000×300 мм

Габаритные размеры КАСКАД 101, типоразмер 6
Типоразмер 6: 800×1200×300 мм

Габаритные размеры КАСКАД 101, типоразмер 7
Типоразмер 8: 1200×1800×400 мм

Ввод кабелей внешних подключений осуществляется через кабельные вводы, расположенные снизу шкафа управления.

Обозначение при заказе шкафа управления КАСКАД 101

КАСКАД 101- - -
Номинальная мощность насоса, кВт
2,2 022
3,7 037
5,5 055
7,5 075
11 110
15 150
18,5 185
22 220
30 300
37 370
45 450
Количество двигателей
Один двигатель 1
Два двигателя 2
Три двигателя 3
Модификация
Базовая версия 0
Поддержка OnlineScan 1
Ручной режим (байпас) и каскадное регулирование 2
Поддержка OnlineScan + ручной режим (байпас) и каскадное регулирование 3
Пример: КАСКАД 101-075-2-3
