КАСКАД 20: шкаф управления группой насосов

Наименование Цена с НДС
КАСКАД 20-022-2-0  ШУ насосной станцией (2 насоса,~380В, 2,2кВт, 5А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…
КАСКАД 20-037-2-0  ШУ насосной станцией (2 насоса,~380В, 3,7кВт, 8,6А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…
КАСКАД 20-055-2-0  ШУ насосной станцией (2 насоса,~380В, 5,5кВт, 12,5А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…
КАСКАД 20-075-2-0  ШУ насосной станцией (2 насоса,~380В, 7,5кВт, 17,5А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…
КАСКАД 20-110-2-0 ШУ насосной станцией (2 насоса,~380В, 11кВт, 24А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…
КАСКАД 20-037-3-0 ШУ насосной станцией (3 насоса,~380В, 3,7кВт, 8,6А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…
КАСКАД 20-075-3-0  ШУ насосной станцией (3 насоса,~380В, 7,5кВт, 17,5А; поддержание давления, встроенный ПЧ на каждый насос, каскадный режим+чередование+АВР, ручной режим, контроль перепада давления, защита от сухого хода, внешний пуск; 800х600х250мм, окр.темп.0..+30С)
Загрузка…

Шкаф управления серии КАСКАД 20 предназначен для управления группой повысительных насосов в системах ХВС в ЖКХ, в крестьянско-фермерских хозяйствах — КФХ, на промышленных предприятиях, а так же на водоканалах . Используя КАСКАД 20 с группой насосов, можно получить полноценную насосную станцию, состоящую из 2, 3 либо 4 насосов. Внедрение данного решения позволит оптимизировать работу насосов под расходную характеристику системы с целью достижения максимальной энергоэффективности. КАСКАД 20 экономит электроэнергию, поскольку насосы работают не постоянно, а лишь в те моменты, когда в системе понижается давление и на оборотах необходимых для поддержания требуемого значения давления воды. Максимальная экономия достигается при переменном характере разбора воды.

КАСКАД 20 — это серийное, сертифицированное и проверенное решение, которое позволяет сократить затраты на монтажно-наладочные работы, а также повысить надежность всей системы. Шкаф управления изготовлен в соответствии с ТУ 27.12.31-002-12241237-2022.

КАСКАД 20 применяется для модернизации существующих систем в ЖКХ, а также при проектировании новых насосных. КАСКАД 20 решает практически все проблемы автономного водоснабжения, делает процесс подачи воды полностью автоматическим, а также поддерживает давление в гидравлической системе. После установки КАСКАД 20 вам не придется что-то включать или выключать, достаточно будет просто открыть кран, и вода потечет.

Общая информация и способы применения ШУ КАСКАД 20

Основные функции шкафа КАСКАД 20

  • Точное поддержание заданного давления путем ПИД-регулирования;
  • Плавный пуск двигателя (уменьшение нагрузки на двигатель и арматуру);
  • Полный спектр аварийных ситуаций работы насосов и ведение журнала;
  • Корректировка давления в зависимости от времени суток;
  • Обеспечение режима АВР по насосам при управлении насосной станцией;
  • Функция чередования насосов для обеспечения равномерного износа;
  • Режим каскадного регулирования (ввод дополнительных насосов в моменты пиковых нагрузок);
  • Защита от сухого хода;
  • Внешний сигнал «Разрешение работы»;
  • Наличие автоматического и ручного режима;
  • Защита от прорыва трубы;
  • Счетчик работы насосов.

Варианты шкафов КАСКАД 20 для управления двумя, тремя или четырьмя насосами

Схема КАСКАД 20 для управления двумя насосами

КАСКАД 20 ×××-2-0

Управление двумя насосами
Схема КАСКАД 20 для управления тремя насосами

КАСКАД 20 ×××-3-0

Управление тремя насосами

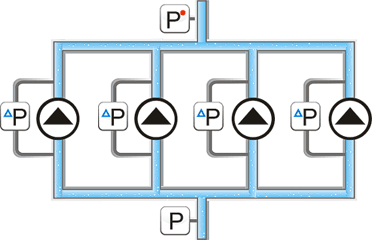

Схема КАСКАД 20 для управления четырьмя насосами

КАСКАД 20 ×××-4-0

Управление четырьмя насосами

Особенности шкафов управления группой насосов КАСКАД 20

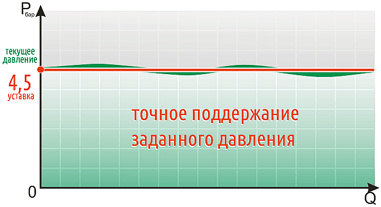

  • Точное поддержание заданного давления путем ПИД-регулирования. Наличие встроенной функции ПИД-регулятора позволяет изменять производительность насосов в зависимости от текущего расхода системы путем частотного регулирования. Более точное поддержание давления в системе, а также автоматическая адаптация системы под текущий расход. Изменение производительности насосов позволяет изменять потребляемую мощность. Например, при уменьшении разбора воды (Q) на 20 % КАСКАД 20 позволит снизить потребляемый ток на 48% и при этом обеспечит необходимое давление в системе.
    Точное поддержание заданного давления путем ПИД-регулирования

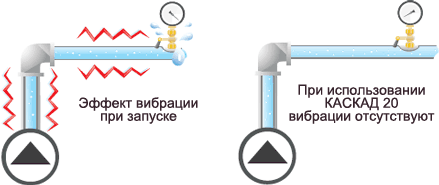

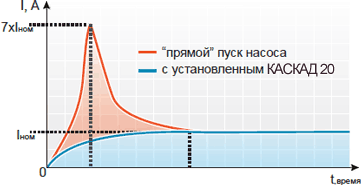

  • Индивидуальный частотный преобразователь на каждый двигатель. Благодаря этому обеспечивается плавный пуск всех двигателей. Плавный запуск уменьшает нагрузки на двигатели и арматуру, позволяет снизить пусковые токи двигателей, способствует продлению срока службы насосов, а также меньшему износу привода. Плавный разгон и остановка позволяет исключить гидроудары в системе, продлевает срок службы арматуры и измерительного оборудования.
    Плавный пуск, плавная остановка

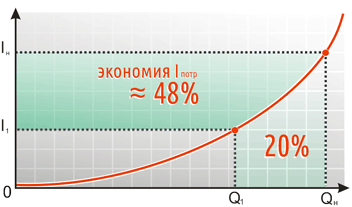

  • Наличие синхронного режима управления. Благодаря наличию индивидуального частотного преобразователя для каждого двигателя, шкаф КАСКАД 20 может управлять всеми подключенными насосами в режиме ПИД-регулирования одновременно, т.е. изменять обороты двигателей всех насосов синхронно. Синхронный режим позволяет экономить электроэнергию в случае, когда большую часть времени один насос не обеспечивает необходимый расход в системе, и к нему в стандартном каскадном режиме, постоянно подключается второй и третий двигатели. В такой системе целесообразно использование синхронного режима.
    Рассмотрим на примере данный режим. Насосная станция состоит из 3-х насосов каждый насос обеспечивает максимальный расход 50 м³/ч при потребляемом токе 20 А. Система должна обеспечить расход 100 м³/ч. В стандартном каскадном режиме будут работать два насоса на полную мощность, потребляя суммарно 40А. При использовании синхронного режима, работают все три насоса каждый обеспечивая примерно 33 м³/ч. При уменьшении расхода насоса на 20% уменьшается потребление тока почти в два раза. В рассматриваемом случае расход уменьшается примерно на 30%, соответственно и ток каждого двигателя уменьшится более чем в два раза. При грубом подсчете суммарное потребление тока системы в синхронном режиме составит около 30 А, что на 10 А меньше чем в каскадном режиме.
    Наличие синхронного режима управления

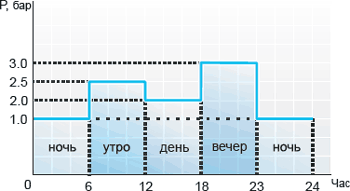

  • Корректировка давления в зависимости от времени суток. Наличие расписания позволяет автоматически изменять уставку поддерживаемого давления в зависимости от времени суток: утро, день, вечер, ночь. Имеется возможность корректировать диапазон времени и значение уставки в этом диапазоне. В ночное время, когда потребления воды почти нет, можно автоматически устанавливать более низкую уставку давления. И наоборот, в вечернее время, когда большинство потребителей возвращаются с работы, со школы, с института и пользуются водой, уставка давления должна быть более высокой.
    КАСКАД 101 автоматический способ задания уставки
  • Наличие автоматического и ручного режима. Благодаря использованию нескольких частотных преобразователей, даже в ручном режиме обеспечивается плавный пуск двигателя, при этом в ручном режиме возможно настроить максимальную выходную частоту для каждого двигателя индивидуально, что также обеспечивает экономию электроэнергии.
    Наличие автоматического и ручного режима

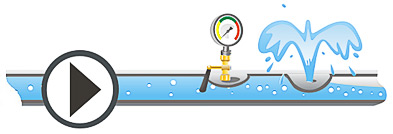

  • Защита от прорыва трубы. Шкаф управления повысительным насосом КАСКАД 20 обеспечивает контроль за давлением в установившемся режиме. Если давление в трубопроводе снизилось на заданное значение, в течение определенного времени, то шкаф управления отключит насосы. Эта функция будет актуальна для систем, в которых отсутствуют протяженные пиковые нагрузки выше номинальных. Данная функция позволяет избежать пустой траты воды и электроэнергии в случае прорыва трубопровода.
    Прорыв трубы
  • Комплексная защита электродвигателя насоса: защита насоса от сухого хода (низкое давление на всасывающем трубопроводе); датчик аварии насоса (реле перепада давления, реле протока, перегрев обмоток); защита от перегрузки по току; защита по входному напряжению и обрыва фазы.
    Комплексная защита двигателя
  • Внешний сигнал «Разрешение работы». Сигнал «Разрешение работы» позволяет управлять шкафом или несколькими шкафами с удаленного контроллера путем подачи дискретного сигнала (ПУСК/СТОП).
  • Журнал аварийных ситуаций и счетчик наработки. В журнале сохраняются аварийные сообщения с описанием возникшей проблемы, это позволяет правильно оценивать состояние системы на момент отключения. Журнал аварий и счетчик наработки дают полную информацию для корректной диагностики насосной станции.

Технические характеристики шкафов управления группой насосов КАСКАД 20

Модификация ШУ КАСКАД 20-×××-2-0
(2 насоса)
КАСКАД 20-×××-3-0
(3 насоса)
КАСКАД 20-×××-4-0
(4 насоса)
022 037 055 075 110 022 037 055 075 110 022 037
Номинальное напряжение питания шкафа 3-фазное ~380 В (~330…440 В), 50 Гц
Номинальный потребляемый ток шкафа, А 13,3 21,7 30,3 41,3 53,3 19,9 32,5 45,5 62 79,9 26 40,4
Выдерживаемая прочность короткого замыкания 4,5 кА
Номинальное напряжение питания двигателя ~3×380 В
Номинальный выходной ток для каждого двигателя, А 5 8,6 12,5 17,5 24 5 8,6 12,5 17,5 24 5 8,6
Электрическая мощность подключаемых двигателей, кВт 2×2,2 2×3,7 2×5,5 2×7,5 2×11 3×2,2 3×3,7 3×5,5 3×7,5 3×11 4×2,2 4×3,7
Перегрузочная способность в автоматическом режиме 150% от номинального выходного тока в течение 1 минуты
Количество аналоговых входов
(тип 4…20 мА)
1 шт
Количество дискретных входов
(тип "сухой контакт", =24 В)
4 5 6
Класс защиты IP54
Габаритные размеры шкафа (В×Ш×Г) 800×600×250 мм
Масса, кг 31 32 32 34 35 33 36 36 38 38 35 40
Условия эксплуатации
Температура окружающей среды 0…+30 °C
Относительная влажность 10…90 % (без образования конденсата)
Степень загрязнения помещения с ШУ 2 (без агрессивных веществ и токопроводящих частиц)

Монтаж шкафа управления группой насосов КАСКАД 20

Если шкаф был перемещен из холодного помещения в теплое, перед началом эксплуатации необходимо выдержать его без упаковки при комнатной температуре в течение нескольких часов. Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата, это может привести к выходу из строя компонентов шкафа.

Требования к монтажу:

  1. Подвод питания:
    • к месту установки должны быть подведены и промаркированы кабели питающей сети (Фаза L1, L2, L3, N для трехфазных модификаций и L,N для однофазных);
    • к месту установки должны быть подведены и промаркированы кабели двигателей (U,V,W);
    • между шкафом управления и двигателями не должны располагаться компенсаторы реактивной мощности для повышения коэффициента мощности, а также коммутационные устройства;
    • должна быть подведена шина заземления в соответствии с ПУЭ;
    • должен быть подведен экранированный кабель от датчика давления.
  2. Монтаж датчика давления:
    • в месте монтажа датчика не должно создаваться отрицательное давление (вакуум), для этого его нужно устанавливать после обратного клапана;
    • для контроля работы датчика следует установить манометр рядом с датчиком;
    • для установки датчика давления и манометра необходимо использовать трех ходовой кран.

Основные органы управления шкафа КАСКАД 20

КАСКАД 20-ххх-2-0 (управление двумя насосами)

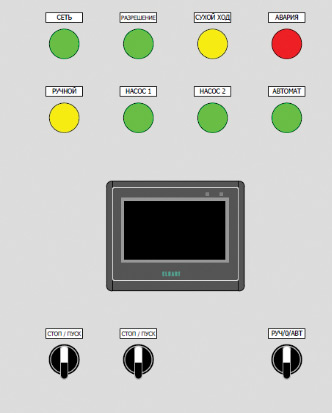

Панель управления шкафом КАСКАД 20
Панель управления шкафом КАСКАД 20-ххх-2-0
Обозначение Название Описание
HL1 Индикатор «Сеть» Питание подано на шкаф
HL2 Индикатор «Разрешение» Индикация внешнего разрешения работы ШУ
HL3 Индикатор «Сухой ход» Индикация низкого давления на входе насоса
HL4 Индикатор «Авария» Индикация аварийного отключения насоса
HL5 Индикатор «Ручной» Индикация включения ручного режима
HL6 Индикатор «Насос 1» Индикация включения насоса 1
HL7 Индикатор «Насос 2» Индикация включения насоса 2
HL8 Индикатор «Автомат» Индикация включения автоматического режима
S1 Переключатель Пуск/Стоп Насос 1 Управление насосом 1 в режиме РУЧНОЙ
Положение «по центру» – СТОП НАСОС 1
Положение «вправо» – ПУСК НАСОС 1
S2 Переключатель Пуск/Стоп Насос 2 Управление насосом 2 в режиме РУЧНОЙ
Положение «по центру» – СТОП НАСОС 2
Положение «вправо» – ПУСК НАСОС 2
S3 Переключатель Руч./0/Авт. Положение «влево» - Режим «Ручной»
Положение «по центру» - Режим «СТОП»
Положение «вправо» - Режим «Автомат»

КАСКАД 20-ххх-3-0 (управление тремя насосами)

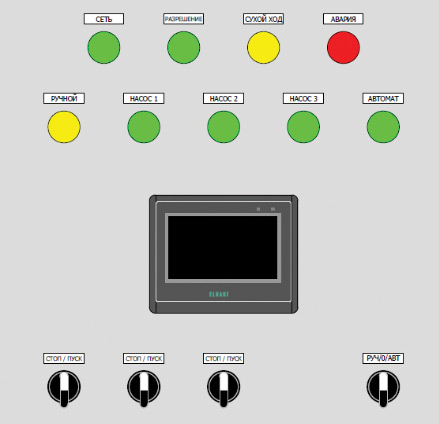

Панель управления шкафом КАСКАД 20
Панель управления шкафом КАСКАД 20-ххх-3-0
Обозначение Название Описание
HL1 Индикатор «Сеть» Питание подано на шкаф
HL2 Индикатор «Разрешение» Индикация внешнего разрешения работы ШУ
HL3 Индикатор «Сухой ход» Индикация низкого давления на входе насоса
HL4 Индикатор «Авария» Индикация аварийного отключения насоса
HL5 Индикатор «Ручной» Индикация включения ручного режима
HL6 Индикатор «Насос 1» Индикация включения насоса 1
HL7 Индикатор «Насос 2» Индикация включения насоса 2
HL8 Индикатор «Насос 3» Индикация включения насоса 3
HL9 Индикатор «Автомат» Индикация включения автоматического режима
S1 Переключатель Пуск/Стоп Насос 1 Управление насосом 1 в режиме РУЧНОЙ
Положение «по центру» – СТОП НАСОС 1
Положение «вправо» – ПУСК НАСОС 1
S2 Переключатель Пуск/Стоп Насос 2 Управление насосом 2 в режиме РУЧНОЙ
Положение «по центру» – СТОП НАСОС 2
Положение «вправо» – ПУСК НАСОС 2
S3 Переключатель Пуск/Стоп Насос 3 Управление насосом 3 в режиме РУЧНОЙ
Положение «по центру» – СТОП НАСОС 3
Положение «вправо» – ПУСК НАСОС 3
S4 Переключатель Руч./0/Авт. Положение «влево» - Режим «Ручной»
Положение «по центру» - Режим «СТОП»
Положение «вправо» - Режим «Автомат»

Схемы автоматизации шкафов управления КАСКАД 20

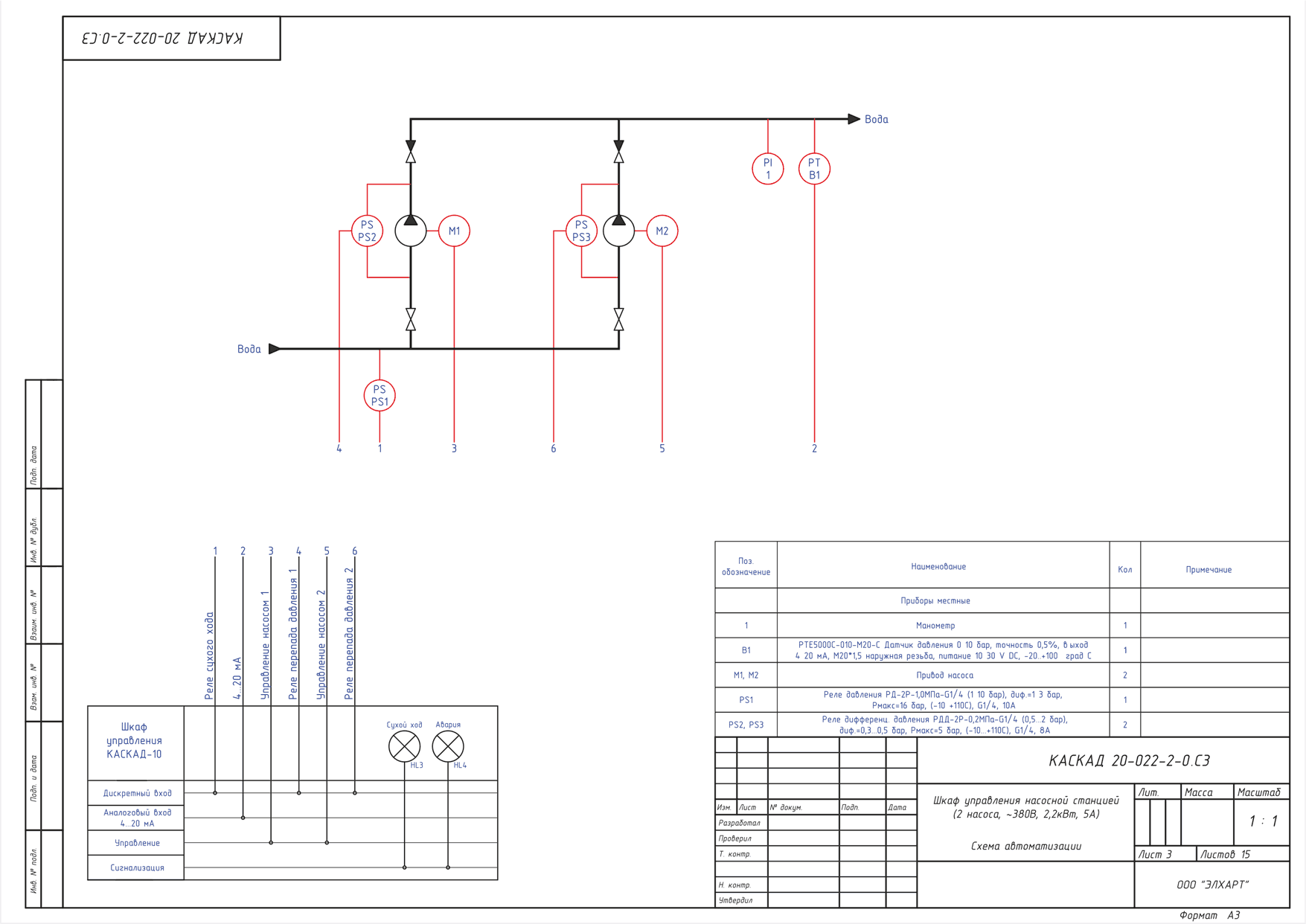

Схема автоматизации КАСКАД 20-ххх-2-0 (управление двумя насосами)
Схема автоматизации КАСКАД 20-ххх-2-0 (управление двумя насосами)

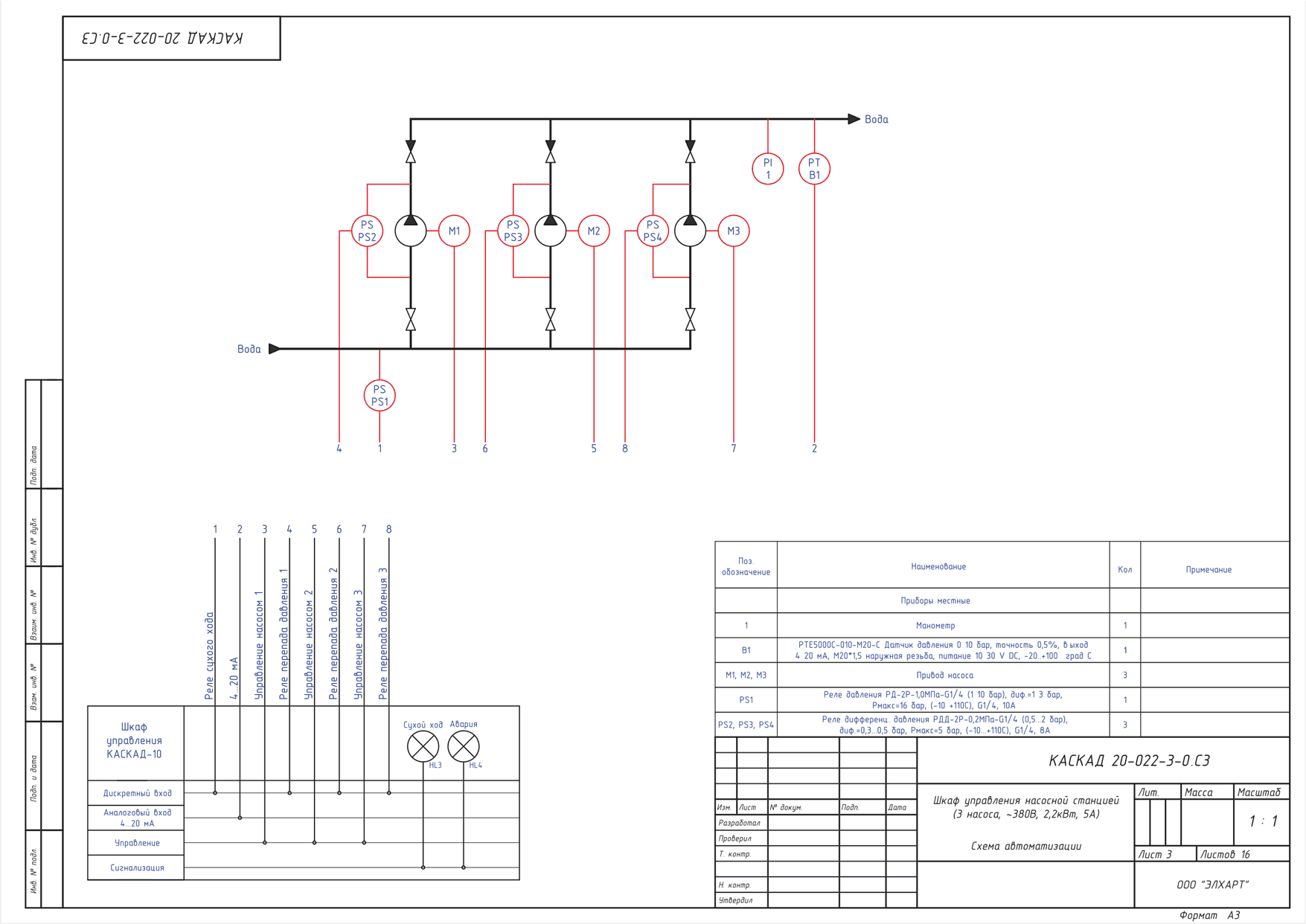

Схема автоматизации КАСКАД 20-ххх-3-0 (управление тремя насосами)
Схема автоматизации КАСКАД 20-ххх-3-0 (управление тремя насосами)

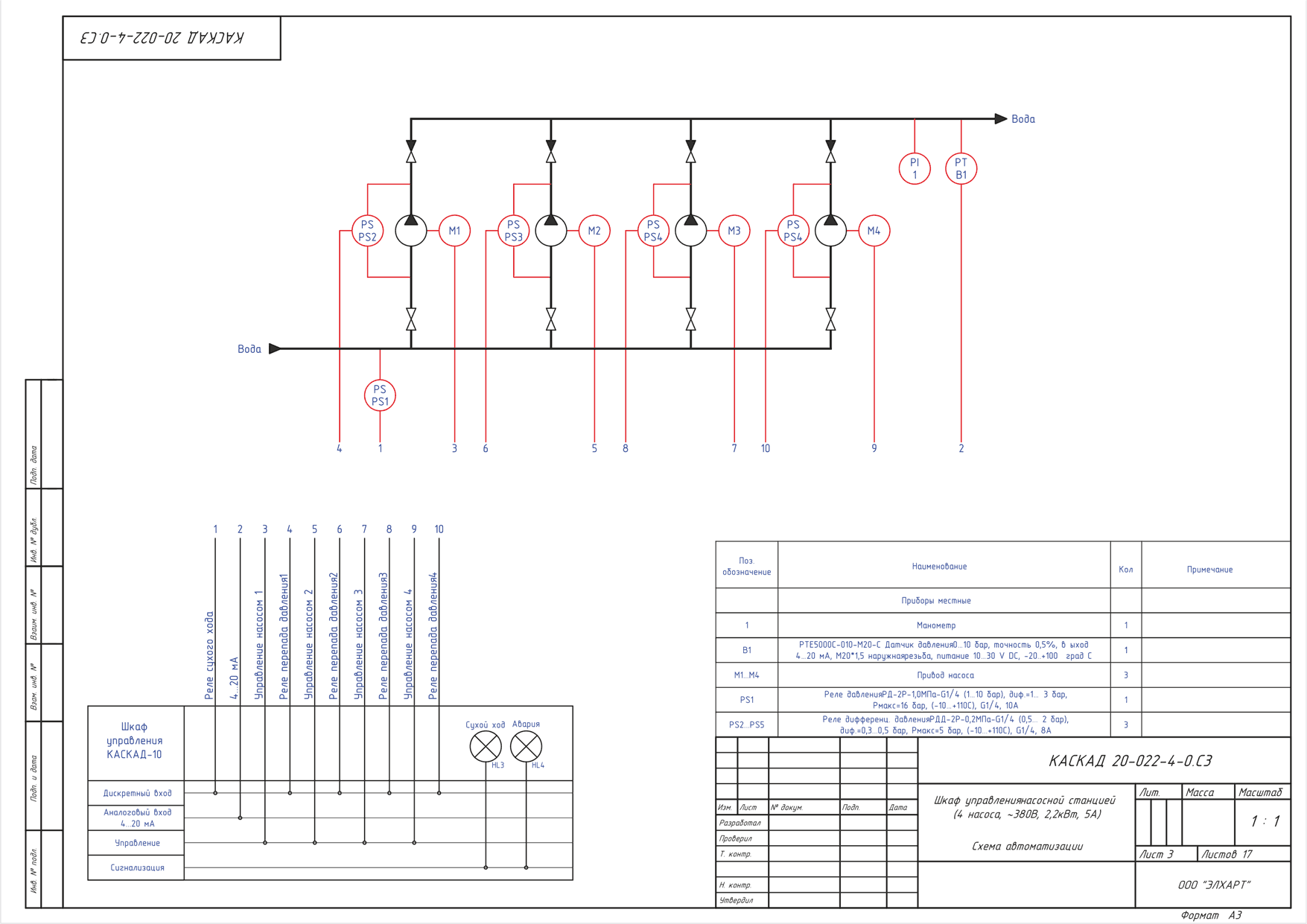

Схема автоматизации КАСКАД 20-ххх-4-0 (управление четырьмя насосами)
Схема автоматизации КАСКАД 20-ххх-4-0 (управление четырьмя насосами)

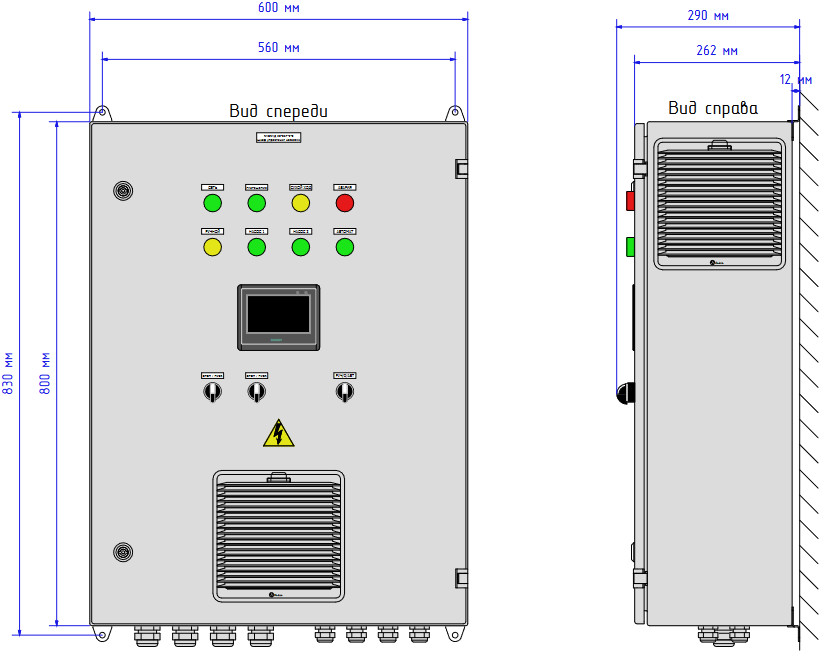

Габаритные размеры управляющих шкафов КАСКАД 20

Данная линейка шкафов представлена в одном типоразмере.

Габаритные размеры КАСКАД 20, типоразмер 1
Габаритные размеры КАСКАД 20, мм

Обозначение при заказе шкафа управления насосом КАСКАД 20

КАСКАД 20- - -0
Мощность двигателей
2,2 кВт 022
3,7 кВт 037
5,5 кВт 055
7,5 кВт 075
11 кВт 110
Кол-во подключаемых
двигателей
Два двигателя 2
Три двигателя 3
Четыре двигателя 4

Пример: КАСКАД 20-055-3-0.
