Линейный позиционер Valma серии LPOS-S для клапанов серии ASV
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| VALMA-LPOS-K1(K2).РЭ (Руководство по эксплуатации Позиционер линейный) | Руководство по эксплуатации | 4 MB | |
| Трубопроводная арматура VALMA | Каталог | 53 MB |
| Наименование | Цена с НДС |
|---|---|
| Загрузка… |

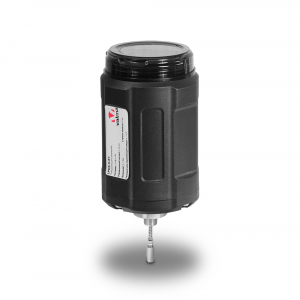

Линейный позиционер VALMA серии LPOS-S устанавливается на запорно-регулирующие клапаны серии ASV-POS и обеспечивает точное выведение рабочего органа клапана в заданное положение.
Особенности линейного позиционера серии LPOS-S
- полная совместимость с клапанами VALMA серии ASV
- сигнал управления (задание уставки) 4...20 мА, питание = 24 В
- при обрыве линии напряжения питания сбрасывает воздух из пневмопривода клапана
- есть возможность ручного управления с помощью кнопок на корпусе позиционера
- текущее положение клапана (процент открытия) наглядно отображается светодиодными индикаторами позиционера
Технические характеристики линейного позиционера серии LPOS-S
| Параметр | Значение | |
|---|---|---|
| Модификация | К1 | К2 |
| Напряжение питания | = 24 В ± 10% | |
| Потребляемая мощность | не более 5 Вт | |
| Сигнал для задания уставки | 4...20 мА |
0...20 мА,
4...20 мА 0...5 В,
0...10 В |
| Входное сопротивление | 120 Ом |
240 Ом
21 кОм
|
| Сигнал обратной связи | - | 0...20 мА, 4...20м А, 0...5 В, 0...10 В |
| Дискретный вход | - | Лог.0 (0...3 В), Лог.1 (15...30 В) |
| Дискретный выход | - | 0/24 В (2 шт.) |
| Электрическое подключение(питание, уставка) | разъем M12, 4-pin, ключ типа D, диаметр кабеля 4...6 мм |
|
| Электрическое подключение (обр.связь, дискр. входы/выходы) | - | M12, 5-pin, ключ типа A, диаметр кабеля 4...6 мм |
| Рабочая среда | сжатый воздух | |
| Степень очистки | 40 мкм, TDP<–20 °C | |
| Рабочее давление | 3...7 бар | |
| Пропускная способность | 18 норм.л/мин | |
| Пневматическое подключение | фитинг с цанговым зажимом для пневмотрубки диаметром 6 мм | |
| Допустимая температура окружающей среды | 0...+70 °С | |
| Ход штока присоединяемого клапана | 5...30 мм | |
| Степень защиты | IP 66 | |
Габаритные размеры линейного позиционера серии LPOS-S
Внешний вид и основные элементы позиционеров LPOS-S-K1
Габаритные позиционеров LPOS-S-K1
Габаритные позиционеров LPOS-S-K2
Подключение линейного позиционера серии LPOS-S
- A1 - Выходной порт позиционера, подключается к пневмоприводу клапана (фитинг с цанговым зажимом, под трубку 6 мм).
- P - Входной порт позиционера, подключается к магистрали сжатого воздуха (фитинг с цанговым зажимом, под трубку 6 мм).
- R - Выхлопной порт, через него осуществляется сброс воздуха из пневмопривода в атмосферу.
Подключение электрических сигналов - Модификация К1
| Разъем | Pin | Предназначение | Тип сигнала |
|---|---|---|---|
| X1 | Зарезервировано (не используется) | ||
| X2 | Зарезервировано (не используется) | ||
| X3 | 1 | Питание (клемма +) | +24 В |
| 2 | Питание (клемма GND) | GND | |
| 3 | Аналоговый вход (уставка, клемма +) | 4...20 мА | |
| 4 | Аналоговый вход (уставка, клемма GND) |
Подключение электрических сигналов - Модификация К2
| Разъем | Pin | Предназначение | Тип сигнала |
|---|---|---|---|
| X1 | 1 | Аналоговый выход (клемма +) | 0...20 мА, 4...20 мА,0...5 В, 0...10 В |
| 2 | Дискретный выход 1 (клемма +) | Лог. 0 (0 В), Лог. 1 (24 В) |
|
| 3 | Дискретный выход 2 (клемма +) | ||
| 4 | Дискретный вход (клемма +) | Лог. 0 (0...3 В), Лог. 1 (15...30 В) |
|
| 5 | Общий (клемма GND) | GND | |
| X2 | Зарезервировано (не используется) | ||
| X3 | 1 | Питание (клемма +) | +24 В |
| 2 | Питание (клемма GND) | GND | |
| 3 | Аналоговый вход (уставка, клемма +) | 4...20 мА | |
| 4 | Аналоговый вход (уставка, клемма GND) |
- Рабочее напряжение = 24 В ± 10%. Подача большего напряжения не допуска-ется и может вызвать повреждение позиционера.
- Если Вы не используете разъем X3 позиционера модификации K2 ОБЯЗАТЕЛЬНО установите ответную часть разъема на корпус. При этом в ответную часть вместо кабеля необходимо зажать заглушку, поставляемую в комплекте. Это позволяет сохранить степень защиты IP позиционера и избежать его повреждения.
Информация для заказа линейного позиционера серии LPOS-S
| LPOS-S- | |
|---|---|
| Исполнения (модификация) | |
| Модификация К1 | К1 |
| Модификация К2 | К2 |
