VPI-EU: Цифровые блоки управления для пневмоостровов (с протоколами обмена)

Блоки управления пневматическими островами являются частью пневмоостровов и предназначены для удобной интеграции пневмоостровов во внешнюю систему управления. Блоки управления подразделяют на цифровые (для интеграции в промышленную сеть по тому или иному протоколу обмена данными) и дискретные (управляются подачей электрических сигналов =24 В от ПЛК, модуля вывода сигналов, релейной схемы или аналогичного оборудования).

В линейке блоков управления пневмоостровами VALMA представлены следующие модели:

• VPI-EU-MP1: цифровой блок управления, протоколы Profinet, EtherNet/IP, EtherCAT
• VPI-EU-PB: цифровой блок управления, протокол Profibus
• VPI-EU-MR: цифровой блок управления, протокол Modbus-RTU
• VPI-EU-S25: дискретный блок управления, =24 В (PNP/NPN), разъем Sub-D 25 pin
• VPI-EU-S44: дискретный блок управления, =24 В (PNP/NPN), разъем Sub-D 44 pin

Цифровые блоки управления VPI-EU

Цифровые блоки управления VPI-EU позволяют интегрировать пневмоострова в промышленную сеть. В зависимости от протокола обмена информацией, используемого в промышленной сети выбирают ту или иную модель блока управления:

• VPI-EU-MP1 — протоколы Profinet, EtherNet/IP, EtherCAT
• VPI-EU-MR — протоколы ModbusRTU (интерфейс RS-485)
• VPI-EU-PB — протокол Profibus

Цифровые блоки управления имеют возможность как передавать команды включения и выключения распределительных клапанов на пневмоострове, так и контролировать состояние катушек. Данные блоки управления позволяет устанавливать на один пневмоостров до 48 распределительных клапанов с одной катушкой управления или до 24 распределительных клапанов с двумя катушками.

Блок управления для пневмоострова VPI-EU-MP1

№ контакта	Назначение
1	UA	Питание катушек распределителей (+)
2	GND	Питание катушек распределителей (-)
3	US	Питание блока управления (+)
4	GND	Питание блока управления (-)

№ контакта	Назначение
1	Tx+	Отправка данных (+)
2	Rx+	Получение данных (+)
3	Tx-	Отправка данных (-)
4	Rx-	Получение данных (-)

Блок управления для пневмоострова VPI-EU-MR

№ контакта	Назначение
1	UA	Питание катушек распределителей (+)
2	GND	Питание катушек распределителей (-)
3	US	Питание блока управления (+)
4	GND	Питание блока управления (-)

№ контакта	Назначение
1
2	RS485-A	Прием/передача RS-485 линия А
3
4	RS485-B	Прием/передача RS-485 линия B

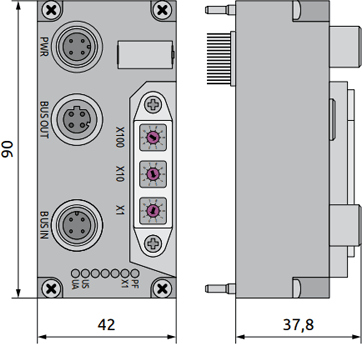

Блок управления для пневмоострова VPI-EU-PB

№ контакта	Назначение
1	UA	Питание катушек распределителей (+)
2	GND	Питание катушек распределителей (-)
3	US	Питание блока управления (+)
4	GND	Питание блока управления (-)

№ контакта	Назначение
1	VP	Напряжение питания +5 В
2	RxD/TxD-N	Прием/передача линия А
3	DGND-	Общий провод передачи данных
4	RxD/TxD-P	Прием/передача линия B
5	—	—

№ контакта	Назначение
1	—	—
2	RxD/TxD-N	Прием/передача линия А
3	—	—
4	RxD/TxD-P	Прием/передача линия B
5	—	—

Пример: VPI-EU-MP1
