Клапаны отсечные пневматические VALMA ASV-T с резьбовым соединением
Грязные и вязкие среды
Вода, перегретая вода, пар
Кислоты, щелочи, растворители
Нефтепродукты
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| VALMA-ASV.ПС (Паспорт Клапан с спневмоприводом) | Паспорт | |
| Трубопроводная арматура VALMA | Каталог | |
| Декларация о соответствии ТР ТС 010 - Клапаны ASV (3д) | Декларации о соответствии (ТС и ЕАЭС) | |
| Информационное письмо - Шаровой кран BAV, клапан ASV | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
ASV-T-010-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/8'' (Ду 10), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
8618
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/8'' (Ду 10), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-015-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
9431
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-020-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/4'' (Ду 20), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...14 бар при Pупр=4 бара), пневмопривод 50 мм одностороннего действия (порт 1/8'')
9765
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/4'' (Ду 20), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...14 бар при Pупр=4 бара), пневмопривод 50 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-025-AL063 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1'' (Ду 25), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...12 бар при Pупр=5 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
14416
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1'' (Ду 25), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...12 бар при Pупр=5 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-032-AL063 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/4'' (Ду 32), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...7 бар при Pупр=5 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
17254
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/4'' (Ду 32), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...7 бар при Pупр=5 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-040-AL063 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/2'' (Ду 40), T=(-10...+180)C, Pнад диском=(0...14 бар, 0...5 бар при Pупр=6 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
18020
В пути
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/2'' (Ду 40), T=(-10...+180)C, Pнад диском=(0...14 бар, 0...5 бар при Pупр=6 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-050-AL080 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 2'' (Ду 50), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...10 бар при Pупр=7 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
30593
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 2'' (Ду 50), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...10 бар при Pупр=7 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-015-AL050-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pпод диском=(0...10 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
10085
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pпод диском=(0...10 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-020-AL050-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/4'' (Ду 20), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
10712
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/4'' (Ду 20), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-025-AL063-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1'' (Ду 25), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
15323
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1'' (Ду 25), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-032-AL080-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/4'' (Ду 32), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
22144
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/4'' (Ду 32), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-040-AL080-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/2'' (Ду 40), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
27310
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/2'' (Ду 40), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
Клапаны VALMA
VALMA
|
Загрузка… |
|
ASV-T-050-AL080-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 2'' (Ду 50), T=(-10...+180)C, Pпод диском=(0…8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
32849
В наличии
Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 2'' (Ду 50), T=(-10...+180)C, Pпод диском=(0…8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
Клапаны VALMA
VALMA
|
Загрузка… |

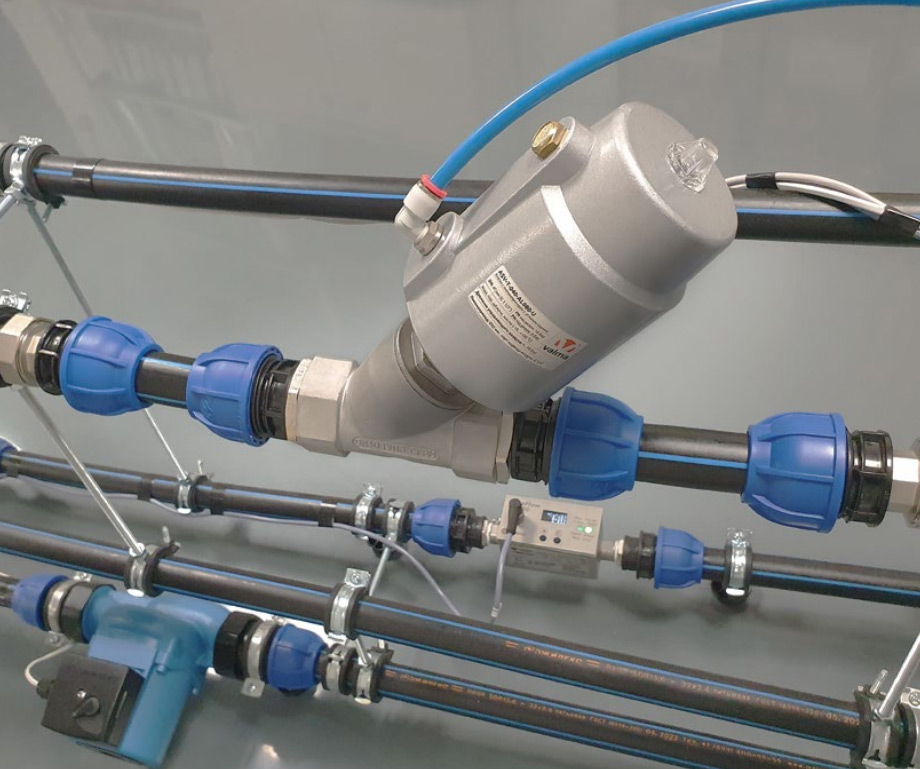

Описание углового отсечного клапана с пневмоприводом VALMA серии ASV
Клапаны VALMA серии ASV являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии (см. рисунок 1) клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу (см. рисунок 2). Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.
Материалы клапана (корпус – нержавеющая сталь AISI 316, уплотнения – PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются бо́льшей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом VALMA серии ASV используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.
Седельные клапаны с пневмоприводом серии ASV относятся к типу трубопроводной арматуры общепромышленного назначения и используются в различных отраслях. Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до 184°С и давлением до 16 бар.
Особенности углового клапана с пневмоприводом и резьбовым соединением
- клапаны имеют двухходовую конструкцию (2 порта: вход и выход) и могут находится в двух состояниях (открыт или закрыт) двухходовые (сокращенное обозначение: 2/2)
- нормально закрытые (НЗ) - закрыты в исходном состоянии, открываются при подаче напряжения на катушку, закрываются при снятии напряжения с катушки
- одностороннего действия – закрытие клапана осуществляется за счет пружины с большим усилием, это обеспечивает гарантированное закрытие клапана даже при повреждениях управляющих трубок со сжатым воздухом
- высокая пропускная способность за счет угловой конструкции
- работа с агрессивными средами – корпус клапанов изготовлен из нержавеющей стали, уплотнения из фторопласта (PTFE)
- работа с вязкими средами за счет того что пневмопривод способен развивать большие усилия
- допустимая температура рабочей среды (T): -10…+180°С
- рабочий перепад давления (ΔP): 0…16 бар (в зависимости от модели клапана)
- номинальный диаметр DN(Ду) 10, 15, 20, 25, 32, 40, 50
- присоединительная резьба G от 1/2" до 2"
Технические параметры разных модификаций отсечных клапанов с пневмоприводом VALMA
| Артикул | Размер резьбы |
DN | Ø проходного сечения, мм |
Расход | Давление рабочей среды, бар | Ø пневмопривода, мм | Порт подвода воздуха |
Материалы | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| вход под диском | вход над диском | корпус клапана | уплотнения корпуса клапана | пневмопривод клапана | |||||||||||
| л/мин | м³/ч | мин. | макс. | мин. | при Pупр=6 бар | макс. | |||||||||
| ASV-T-015-AL050 | G 1/2″ | 15 | 13 | 70 | 4,2 | 0 | 16 | 0 | 16 | 16 | 50 | G 1/8″ | AISI 316 | PTFE | Алюминий |
| ASV-T-020-AL050 | G 3/4″ | 20 | 18 | 150 | 9 | 0 | 10 | 0 | 16 | 16 | 50 | G 1/8″ | AISI 316 | PTFE | Алюминий |
| ASV-T-025-AL063 | G 1″ | 25 | 24 | 308,33 | 18,5 | 0 | 12 | 0 | 12 | 16 | 63 | G 1/8″ | AISI 316 | PTFE | Алюминий |
| ASV-T-032-AL063 | G 1 1/4″ | 32 | 31 | 608,33 | 36,5 | 0 | 8 | 0 | 7 | 16 | 63 | G 1/8″ | AISI 316 | PTFE | Алюминий |
| ASV-T-040-AL063 | G 1 1/2″ | 40 | 35 | 700 | 42 | 0 | 6 | 0 | 5 | 14 | 63 | G 1/8″ | AISI 316 | PTFE | Алюминий |
| ASV-T-040-AL080-U | G 1 1/2″ | 40 | 35 | 700 | 42 | 0 | 8 | 0 | 3 | 16 | 80 | G 1/4″ | AISI 316 | PTFE | Алюминий |
| ASV-T-050-AL080 | G 2″ | 50 | 45 | 910 | 54,6 | 0 | 2,5 | 0 | 10 | 16 | 80 | G 1/4″ | AISI 316 | PTFE | Алюминий |
| ASV-T-050-AL080-U | G 2″ | 50 | 45 | 910 | 54,6 | 0 | 6 | 0 | 2 | 10 | 80 | G 1/4″ | AISI 316 | PTFE | Алюминий |
от давления управляющей среды при входе среды над диском
Технические характеристики 2/2 ходового седельного клапана с пневмоприводом
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Допустимая температура окружающей среды | -10…+60 °C |
| Исходное положение | нормально закрытый (НЗ) |
| Рабочая среда | |
| Тип рабочей среды | воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии |
| Допустимая температура рабочей среды | -10…+180 °C |
| Максимальная вязкость рабочей среды | 600 сСт (мм²/с) |
| Давление рабочей среды | |
| Минимальное давление рабочей среды | 0 бар |
| Максимальное давление рабочей среды | 16 бар |
| Управляющая среда | |
| Тип среды | воздух, нейтральные газы |
| Допустимая температура управляющей среды | -20…+80 °C |
| Минимальное давление управляющей среды | 6 бар |
| Максимальное давление управляющей среды | 10 бар |
| Скорость срабатывания | не более 1 с |
| Материалы основных деталей | |
| Корпус клапана | нержавеющая сталь AISI 316 |
| Корпус пневмопривода | алюминий |
| Шток | нержавеющая сталь AISI 316 |
| Уплотнения штока | PTFE |
| Диск | нержавеющая сталь AISI 316 |
| Уплотнение диска | PTFE |
| Поршень | алюминиевый сплав |
| Уплотнительное кольцо поршня | FKM |
| Шток индикатора | поликарбонат (PC) |

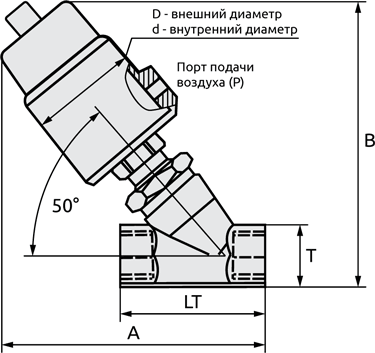

Габаритные размеры седельного клапана с пневмоприводом
| Артикул | Размер резьбы |
Ø пневмопривода, мм | Порт подачи воздуха | d | А | B | C | D* | E | F |
|---|---|---|---|---|---|---|---|---|---|---|
| ASV-T-015-AL050 | G 1/2″ | 50 | G 1/8″ | 60 | 35 | 126 | 15 | 26,6 | 68 | 133 |
| ASV-T-020-AL050 | G 3/4″ | 50 | G 1/8″ | 60 | 35 | 131 | 16 | 32 | 75 | 137 |
| ASV-T-025-AL063 | G 1″ | 63 | G 1/8″ | 77 | 43 | 165 | 17 | 39,5 | 90 | 174 |
| ASV-T-032-AL063 | G 1 1/4″ | 63 | G 1/8″ | 77 | 43 | 175 | 21 | 50 | 116 | 188 |
| ASV-T-040-AL063 | G 1 1/2″ | 63 | G 1/8″ | 77 | 43 | 178 | 21 | 55,3 | 120 | 190 |
| ASV-T-040-AL080-U | G 1 1/4″ | 80 | G 1/4″ | 98 | 52 | 192 | 21 | 55,3 | 120 | 200 |
| ASV-T-050-AL080 | G 2″ | 80 | G 1/4″ | 98 | 52 | 196 | 22 | 70 | 138 | 213 |
| ASV-T-050-AL080-U | G 2″ | 80 | G 1/4″ | 98 | 52 | 196 | 22 | 70 | 138 | 213 |
* Размер шестигранника под ключ
Состав углового пневмоклапана с резьбовым соединением серии ASV
| Номер | Наименование детали |
|---|---|
| 1 | Индикатор положения |
| 2 | Шток индикатора положения |
| 3 | Пружина |
| 4 | Поршень |
| 5 | Уплотнительное кольцо поршня |
| 6 | Пружина |
| 7 | Корпус пневмопривода |
| 8 | Нижняя крышка пневмопривода |
| 9 | Трубка, соединяющая корпус клапана с пневмоприводом |
| 10 | Уплотнения штока (сальник) |
| 11 | Шток |
| 12 | Диск |
| 13 | Гайка (диска) |
| 14 | Уплотнение диска |
| 15 | Корпус клапана |
Информация для заказа отсечного седельного клапана с резьбовым соединением серии ASV
| ASV-T- | -AL | ||
|---|---|---|---|
| Номинальный диаметр - диаметр пневмопривода | |||
| DN 15 - диаметр привода 50 мм | 015 | 050 | |
| DN 20 - диаметр привода 50 мм | 020 | 050 | |
| DN 25 мм - диаметр привода 63 мм | 025 | 063 | |
| DN 32 мм - диаметр привода 63 мм | 032 | 063 | |
| DN 40 мм - диаметр привода 63 мм | 040 | 063 | |
| DN 50 мм - диаметр привода 80 мм | 050 | 080 |
Пример: ASV-T-025-AL063
