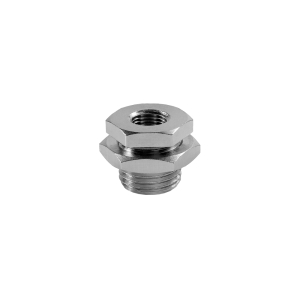

SM-DFFW: резьбовые соединители проходные ВР-ВР с наружной резьбой на корпусе
Рабочий диапазон: -50…+150 °С
Рабочее избыточное давление до 60 бар
Рабочее вакуумное давление до -1 бар
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Пневмооборудование VALMA | Каталог | |
| Информационное письмо - QP, SM | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
SM-DFFW-G14-G14 Фитинг резьбовой прямой ВР-ВР, проходной, G 1/4 (внутр.резьба) x G 1/4 (внутр.резьба), T=(-50...+150)°C, P=(-1...60) бар, корпус - никел.латунь
327
Под заказ
Фитинг резьбовой прямой ВР-ВР, проходной, G 1/4 (внутр.резьба) x G 1/4 (внутр.резьба), T=(-50...+150)°C, P=(-1...60) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
Описание резьбовых соединителей и преходников серии SM
Фитинги серии SM используются повсеместно в пневматических и гидравлических системах для осуществления резьбовых соединений различных элементов системы между собой. В описании фитингов из данной серии используются общепринятые сокращения: НР — наружная резьба, ВР — внутренняя резьба. Кроме этого, применяются привычные «сантехнические» наименования стандартных элементов:
- муфта — соединитель ВР-ВР, резьбы одного типоразмера
- муфта переходная — переходник ВР-ВР, резьбы разного типоразмера
- ниппель — соединитель НР-НР, резьбы одного типоразмера
- ниппель переходной — переходник НР-НР, резьбы разного типоразмера
- футорка — переходник НР-ВР, типоразмер наружной резьбы больше типоразмера внутренней резьбы
- переходник с ребордой — переходник НР-ВР, типоразмер наружной резьбы меньше типоразмера внутренней резьбы
Кроме вышеперечисленных стандартных элементов в серии SM представлены фитинги с присоединением типа «елочка» для подключения шлангов, заглушки и удлиннители НР-ВР.
Технические характеристики фитингов серии SM
- Области применения: пневматические и гидравлические системы
- Рабочее давление до 60 бар
- Вакуум до -1 бар
- Рабочая температура: -50…+150 °C
- Материал корпуса: никелированная латунь
Габаритные размеры фитинга серии SM-DFFW
Фитинг резьбовой прямой ВР-ВР проходной с наружной резьбой на корпусе
| Код SM | G | M | MAX | L | L1 | L2 | SW | SW1 |
|---|---|---|---|---|---|---|---|---|
| SM-DFFW-M5-M5 | M5 | M10×1 | 7 | 14 | 3,5 | 3,5 | 14 | 14 |
| SM-DFFW-G18-G18 | G1/8 | M16×1,5 | 10 | 18 | 4 | 4 | 19 | 22 |
| SM-DFFW-G14-G14 | G1/4 | M20×1,5 | 16 | 25 | 4 | 5 | 24 | 27 |
| SM-DFFW-G38-G38 | G3/8 | M24×1,5 | 15 | 26 | 5 | 6 | 27 | 30 |
| SM-DFFW-G12-G12 | G1/2 | M28×1,5 | 21 | 33 | 6 | 6 | 32 | 36 |
