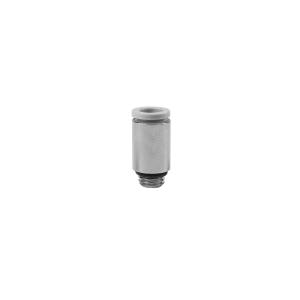

QPC-AD: фитинги прямые компактные с цанговым зажимом, трубка – наруж. резьба метрич. (M)

Рабочий диапазон: 0…+60 °С

Рабочее избыточное давление до 10 бар

Рабочее вакуумное давление до -1 бар

Документация и ПО

Наименование	Тип документа	Тип файла
Информационное письмо - Фитинги QP-ATF, QPC, Глушитель выхлопа EM-B, Глушитель выхлопа ES, Глушитель выхлопа EP	Письмо	pdf

Наименование	Цена с НДС
QPC-AD-06-M7-GS Фитинг прямой, компактный, 6мм x M7 (наруж.резьба), T=(0...+60)°C, P=(-1...10) бар, корпус - никел.латунь, цанга - пластик	Загрузка…
QPC-AD-06-M5 Фитинг прямой, компактный, 6мм x M5 (наруж.резьба), T=(0...+60)°C, P=(-1...10) бар, корпус - никел.латунь, цанга - пластик	Загрузка…

Описание нажимных фитингов серии QP

Пневматические фитинги серии QP предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.

Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.

Плюсы использования цангового зажима:

Наиболее простой и быстрый способ
Уплотнение осуществляется по внешней поверхности трубки
Толщина стенок трубки не имеет значения

Отличительной особенностью фитингов серии QP является нажимное кольцо выполненное из пластика и отдельное от него фиксирующее кольцо из нержавеющей стали. В отличии от латунных фитингов в которых нажимное и фиксирующее кольцо являются одним элементом, конструкция фитингов QP более устойчива к коррозии и позволяет при необходимости легко извлечь пневмотрубку даже после длительного периода эксплуатации.

Модификация фитингов QPC обладает более компактным корпусом по сравнению со стандартными фитингами серии QP. Это позволяет осуществлять более плотный монтаж фитингов модификации QPC. Наиболее часто такие фитинги используются для подключения трубок к пневмоостровам.

Технические характеристики фитингов серии QPC

Области применения: пневматические системы с фильтрованным воздухом
Рабочее давление до 10 бар
Вакуум до −1 бар
Оптимальное давление: 6 бар
Рабочая температура: 0…+60 °C
Материал корпуса: никелированная латунь / пластик (в зависимости от модели)
Материал резьбовой части: никелированная латунь
Материал цанги: пластик
Материал уплотнений: NBR
Соединения: резьбовые / быстросъемные (цанга)
Уплотнение резьбы: торцевое для цилиндрической резьбы (M)
Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE

Габаритные размеры нажимного фитинга серии QPC-AD

Фитинг прямой с цанговым зажимом, трубка – наружная резьба метрическая (M)

Габариты фитинга VALMA серии QPC-AD (M) — Габаритные размеры фитинга прямого QPC-AD (M), мм

Код QP	D	M	H	L	A	SW1
QPC-AD-06-M5	6	M5	3,5	18,5	10	2
