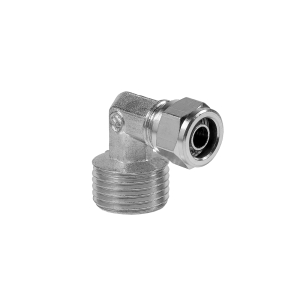

NM-AL: фитинги угловые с накидной гайкой, трубка – наруж. резьба
Корпус из никелированной латуни
Рабочий диапазон: -40…+220 °С
Рабочее избыточное давление до 25 бар
Рабочее вакуумное давление до -1 бара
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Пневмооборудование VALMA | Каталог | |
| Информационное письмо - CM, NM, QM, QS, ЕМ-A, EM-C, EM-P | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
NM-AL-04-R18 Фитинг угловой с накидной гайкой, 4-2.5 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
110
В наличии
Фитинг угловой с накидной гайкой, 4-2.5 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-06-R18 Фитинг угловой с накидной гайкой, 6-4 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
84
В наличии
Фитинг угловой с накидной гайкой, 6-4 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-06-R14 Фитинг угловой с накидной гайкой, 6-4 мм x R 1/4 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
124
В наличии
Фитинг угловой с накидной гайкой, 6-4 мм x R 1/4 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-08-R18 Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
96
В наличии
Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-08-R14 Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 1/4 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
112
В пути
Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 1/4 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-08-R38 Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 3/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
160
В наличии
Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 3/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-08-R12 Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 1/2 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
232
В пути
Фитинг угловой с накидной гайкой, 8-5.5 мм, 8-6 мм x R 1/2 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-10-R18 Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
128
В наличии
Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 1/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-10-R14 Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 1/4 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
140
В наличии
Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 1/4 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-10-R38 Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 3/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
184
В наличии
Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 3/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-10-R12 Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 1/2 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
240
В пути
Фитинг угловой с накидной гайкой, 10-6.5 мм, 10-7 мм x R 1/2 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-12-R38 Фитинг угловой с накидной гайкой, 12-8 мм x R 3/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
218
В наличии
Фитинг угловой с накидной гайкой, 12-8 мм x R 3/8 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
|
NM-AL-12-R12 Фитинг угловой с накидной гайкой, 12-8 мм x R 1/2 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
268
В наличии
Фитинг угловой с накидной гайкой, 12-8 мм x R 1/2 (наруж.резьба), T=(-40...+220)°C, P=(-1...25) бар, корпус - никел.латунь
Пневматические фитинги VALMA
VALMA
|
Загрузка… |
Серия NM – пневматические фитинги с накидной гайкой. По сравнению с фитингами с цанговым зажимом, данная серия фитингов требует больше времени на установку и извлечение пневмотрубки, но имеет более простую конструкцию.
Описание фитингов серии NM
Пневматические фитинги серии NM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Присоединение трубки к фитингу осуществляется с помощью соединения с накидной гайкой. Данное соединение обладает наиболее простой конструкцией по сравнению с другими соединениями пневмофитингов. В фитингах данной серии уплотнение соединения осуществляется непосредственно прижимом пневмотрубки к штуцеру фитинга с помощью накидной гайки. Фитинги целиком выполнены из металла, за счет этого они имеют расширенный диапазон рабочих температур и увеличенное максимальное давление. Однако, в отличие от фитингов с цанговым зажимом, для фитингов с накидной гайкой нормируется как наружный, так и внутренний диаметр подключаемый пневмотрубки.
Для присоединения трубки необходимо:
- Снять накидную гайку с фитинга
- Надеть гайку на пневмотрубку
- Надеть трубку с гайкой на штуцер фитинга
- Закрутить накидную гайку
Для извлечения трубки:
- Выкрутить накидную гайку
- Снять трубку со штуцера фитинга
Состав фитингов серии NM
Технические характеристики фитингов серии NM
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление до 25 бар
- Вакуум до -1 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -40…+220 °C
- Материал фитинга: никелированная латунь
- Соединения: резьбовые / накидная гайка
- Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE
