Датчики положения OPKON MSS
Повышенная повторяемость 0,005%
Защита от пыли и брызг воды
Максимальная скорость 10 м/с
Рабочая температура -10…+80 °C
Защита от перенапряжения
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт OPKON | Паспорт | |
| ТО к MSS (ENG) | Техническое описание | |
| ТО к MSS (RUS) | Техническое описание | |
| Энкодеры и датчики перемещения OPKON | Каталог |

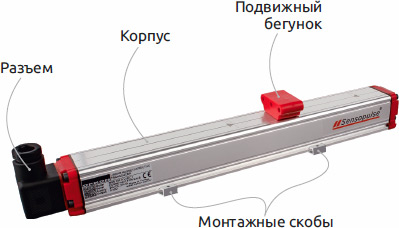

Описание датчиков положения серии MSS
Датчики перемещения OPKON серии MSS — это магнитострикционные датчики с бесконтактным принципом работы и повышенной точностью, выполненные в корпусе из анодированного алюминия.
Датчики MSS предназначены для применения в деревообрабатывающих станках, в испытательных стендах.
Особенности датчика положения OPKON MSS
- ЦАП 16 бит
- Высокая точность и рабочая скорость (до 10 м/с)
- Защита от перенапряжения и обратной полярности
- Малая линейность ±0,02% от диапазона (минимум 100 мкм)
- Отсутствие механического износа благодаря бесконтактному принципу работы: срок службы датчика не зависит от механического износа подвижных элементов
- Простая и быстрая установка: подключение к технологическому процессу при помощи монтажных скоб, устанавливаемых в пазы на корпусе
- Возможность раздельного монтажа датчика и бегунка
- Благодаря стандартному размеру корпуса (33×33 мм) обеспечивается взаимозаменяемость с линейными потенциометрами
Принцип работы магнитострикционных датчиков положения OPKON MSS
Работа датчиков положения OPKON MSS основана на эффекте магнитострикции: способности проводника под действием магнитного поля изменять свои размеры и форму.
Вследствие изменения линейных размеров, возникает колебание, которое распространяется по телу проводника. Отслеживание данных колебаний позволяет измерить положение источника магнитного поля.
В датчике OPKON MSS роль проводника выполняет специальный волновод, выполненный из ферромагнитного металла. Источником магнитного поля является подвижный бегунок с постоянным магнитом.
Во время работы по волноводу подаются тактовые импульсы, которые приводят к возникновению собственного магнитного поля волновода. В точке взаимодействия магнитных полей волновода и бегунка возникают механические деформации волновода (представляющие собой высокочастотные колебания). Чувствительный элемент, расположенный в датчике отслеживает поступление колебаний.
Так как частота колебаний и скорость распространения волны является постоянной величиной, то пройденное расстояние (S) определяется как:
где:
t — время между подачей тактового импульса и поступлением первого ответного колебания,
v — скорость распространения волны.
Затем измеренное значение масштабируется и преобразуется в сигнал 0…20 мА:
Пример использования датчиков положения OPKON MSS

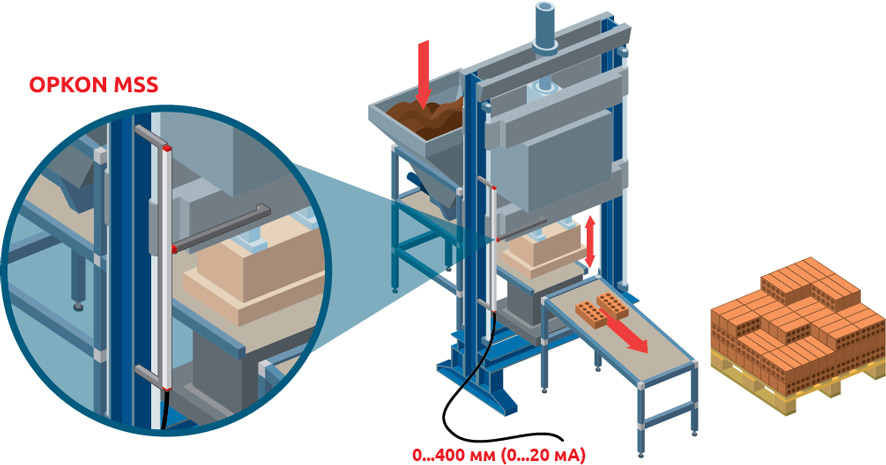

Производство гиперпрессованного кирпича
Для повышения качества при производстве облицовочного кирпича возможно применение датчиков OPKON MSS 200 A I20 2M5 BR02. Датчики используются для контроля положения матрицы и пуансона. При производстве прессованного кирпича необходимо измерять ход пресса для поддержания требуемых размеров продукта. Установка магнитострикционных датчиков обеспечивает высокую точность и скорость работы.
Технические характеристики датчика положения OPKON MSS
| Параметр | Значение |
|---|---|
| Диапазон измерения | 100…2000 мм |
| Напряжение питания | =24 В ±10% |
| Выходной сигнал | 0…20 мА / 4…20 мА / 0…10 В |
| Разрешение ЦАП | 16 бит |
| Повторяемость | ±0,005% от диапазона |
| Скорость перемещения | до 10 м/с |
| Класс защиты от внешних воздействий | IP65 |
| Потребляемая мощность | 50…90 мА |
| Размах напряжения сигнала | 5 mVpp |
| Максимальное выходное напряжение | 10,5 В |
| Линейность | ±0,02% от диапазона (минимум 100 мкм) |
| Время отклика | датчики до 1000 мм: 0,5 мс датчики до 2000 мм: 0,8 мс |
| Защита от обратной полярности | -30 В |
| Защита от перенапряжения | 40 В |
| Рабочая температура | -10…+80 °C |
| Температура хранения | -20…+90 °C |
| Тип подключения | коннектор, 4 контакта |
| Способ крепления | прижимные скобы |
| Размер корпуса | 33×33 мм |
| Материал корпуса | анодированный алюминий |

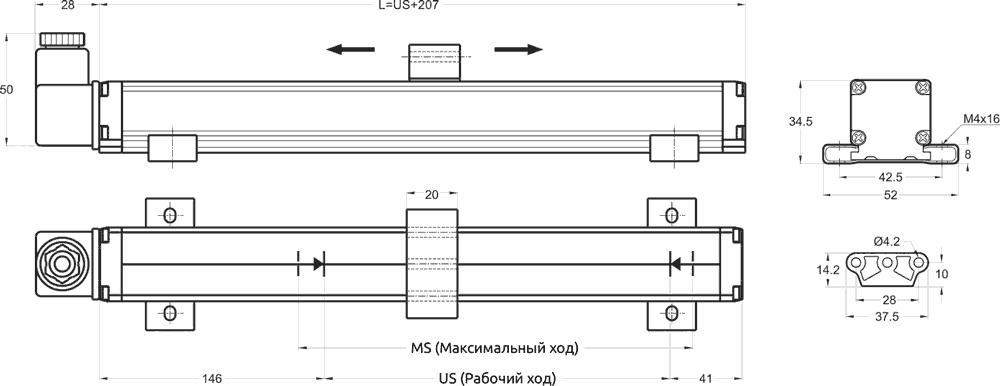

Габаритные размеры датчика положения OPKON MSS
Магнитострикционный датчик положения MSS
| Габаритные размеры, мм | |||
|---|---|---|---|
| Измеряемый диапазон |
Полезный ход (US) |
Механический ход (MS) |
Длина (L) |
| 100 | 120 | 160 | 307 |
| 150 | 170 | 210 | 357 |
| 200 | 220 | 260 | 407 |
| 250 | 270 | 310 | 457 |
| 300 | 320 | 360 | 507 |
| 350 | 370 | 410 | 557 |
| 400 | 420 | 460 | 607 |
| 450 | 470 | 510 | 657 |
| 500 | 520 | 560 | 707 |
| 550 | 570 | 610 | 757 |
| 600 | 620 | 660 | 807 |
| 650 | 670 | 710 | 857 |
| 700 | 720 | 760 | 907 |
| 750 | 770 | 810 | 957 |
| Габаритные размеры, мм | |||
|---|---|---|---|
| Измеряемый диапазон |
Полезный ход (US) |
Механический ход (MS) |
Длина (L) |
| 800 | 820 | 860 | 1007 |
| 850 | 870 | 910 | 1057 |
| 900 | 920 | 960 | 1107 |
| 1000 | 1020 | 1060 | 1207 |
| 1100 | 1120 | 1160 | 1307 |
| 1200 | 1220 | 1260 | 1407 |
| 1300 | 1320 | 1360 | 1507 |
| 1400 | 1420 | 1460 | 1607 |
| 1500 | 1520 | 1560 | 1707 |
| 1600 | 1620 | 1660 | 1807 |
| 1700 | 1720 | 1760 | 1907 |
| 1800 | 1820 | 1860 | 2007 |
| 1900 | 1920 | 1960 | 2107 |
| 2000 | 2020 | 2060 | 2207 |
Схемы подключения датчика положения OPKON MSS
Магнитострикционный датчик уровня MSS c выходным сигналом 0…10 В
| Контакт | Цвет | Обозначение | Описание |
|---|---|---|---|
| 3 | Коричневый | V+ | Питание, 24 В |
| 1 | Синий | V- | Питание, 0 В |
| 2 | Белый | Uout | Выходной сигнал |
| 4 | Серый | GND | Заземление |
Магнитострикционный датчик уровня MSS c выходным сигналом 0(4)…20 мА
| Контакт | Цвет | Обозначение | Описание |
|---|---|---|---|
| 3 | Коричневый | V+ | Питание, 24 В |
| 1 | Синий | V- | Питание, 0 В |
| 2 | Белый | Iout | Выходной сигнал |
| 4 | Серый | GND | Заземление |
Информация для заказа датчика положения OPKON MSS
| MSS | BR02 | ||||
|---|---|---|---|---|---|
| Диапазон измерения | |||||
| 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 мм |
100…2000 | ||||
| Разрешение | |||||
| 16 бит | A | ||||
| Тип выходного сигнала | |||||
| Аналоговый сигнал 0…10 В | V10 | ||||
| Аналоговый сигнал 10…0 В | V01 | ||||
| Аналоговый сигнал 0…10 В / 10…0 В | V11 | ||||
| Аналоговый сигнал 4…20 мА | I40 | ||||
| Аналоговый сигнал 20…4 мА | I04 | ||||
| Аналоговый сигнал 0…20 мА | I20 | ||||
| Аналоговый сигнал 4…20 мА / 20…4 мА | I41 | ||||
| Аналоговый сигнал 0…20 мА / 20…0 мА | I21 | ||||
| Тип подключения | |||||
| Разъем, 4 контакта | C1 | ||||
| Кабель, 1 метр | 1M | ||||
| Кабель, 2,5 метра | 2M5 | ||||
Пример: MSS 400 A I20 2M5 BR02.
