Тросовый потенциометр OPKON серии DWPM
Защита от пыли и брызг воды
Быстрый монтаж
Рабочая температура -20…+80 °C
Рабочий диапазон 100…8250 мм
Точность ±0,5%
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт OPKON | Паспорт | |
| ТО к DWP (ENG) | Техническое описание | |
| Энкодеры и датчики перемещения OPKON | Каталог |
| Наименование | Цена с НДС |
|---|---|
|
DWPM1 500 A I40 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
58399
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM2 2500 A I40 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 2500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
86713
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 2500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM1 100 D I4 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 100мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
54862
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 100мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM1 700 A I40 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 700мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
60168
В пути
Линейный тросовый потенциометр (Измеряемый диапазон 700мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM1 1250 A I40 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 1250мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
61941
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 1250мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM2 2500 A I40 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 2500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
86713
Под заказ
Линейный тросовый потенциометр (Измеряемый диапазон 2500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM2 3500 A I40 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 3500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
111649
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 3500мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM3 5000 D I4 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 5000мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
129185
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 5000мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
|
DWPM1 300 D I4 2M5R Линейный тросовый потенциометр (Измеряемый диапазон 300мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
56632
В наличии
Линейный тросовый потенциометр (Измеряемый диапазон 300мм, выходной сигнал 4...20мА, IP65, кабель 2,5 метра, угловой ввод)
Датчики перемещения OPKON
OPKON
|
Загрузка… |
Описание тросовых потенциометров серии DWPM
Тросовые потенциометры OPKON серии DWPM представляют собой потенциометр, присоединенный к тросовому механизму. При вытягивании троса потенциометр выдает аналоговый сигнал, пропорциональный пройденному пути троса. Благодаря такой конструкции трос может находится в агрессивных условиях (жидкие среды, избыточное давление, электромагнитные помехи, повышенная загрязненность), а сам потенциометр — в безопасной зоне.
Потенциометры DWPM предназначены для использования в составе строительной, грузовой и сельскохозяйственной техники.
Особенностью потенциометров DWPM является система подачи троса, которая обеспечивает высокую точность и повторяемость. Данная конструкция позволяет измерять линейные перемещения без привязки к телам вращения.
Особенности тросового потенциометра OPKON DWPM
- Выходные сигналы: резистивный (5, 10 кОм) или аналоговый (0…10 В, 4…20 мА)
- Легкий и быстрый монтаж
- Компактный корпус с защитой IP65
- Кабельный вывод до 10 м
- Оптический потенциометр, устойчивый к электромагнитным помехам
- Связь с объектом через гибкий трос
Принцип действия тросового потенциометра OPKON DWPM
Принцип действия датчика основан на применении поворотного потенциометра, вал которого связан с тросом. При вытягивании троса вал потенциометра совершает вращательное движение и тем самым приводит к изменению сопротивления (выходного сигнала).
Технические характеристики тросового потенциометра OPKON DWPM
| Параметр | Значение |
|---|---|
| Рабочий диапазон | DWPM1: 100...1200 мм DWPM2: 1500...4500 мм DWPM3: 4550...10000 мм |
| Точность | ±0,5% |
| Выходной сигнал | резистивный: 5, 10 кОм аналоговый: 0...10 В, 4...20 мА |
| Напряжение питания | =24 В |
| Потребляемый ток (без нагрузки) | не более 40 мА (при =24 В) |
| Способ подключения | кабель 2,5…10 м |
| Скорость перемещения | до 2 м/с |
| Степень защиты | IP65 |
| Рабочая температура | -20…+80 °C |
| Температура хранения | -30…+90 °C |
| Материал корпуса | анодированный алюминий, сталь, пластик ABS |

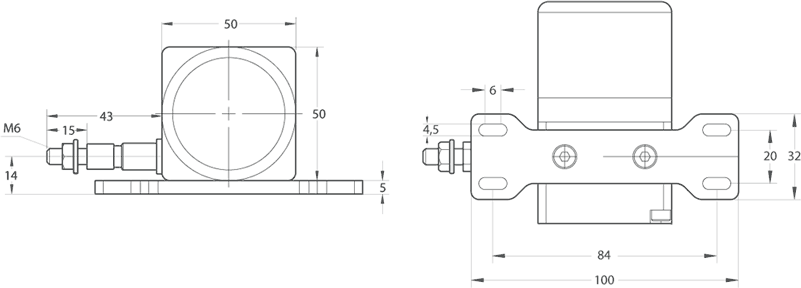

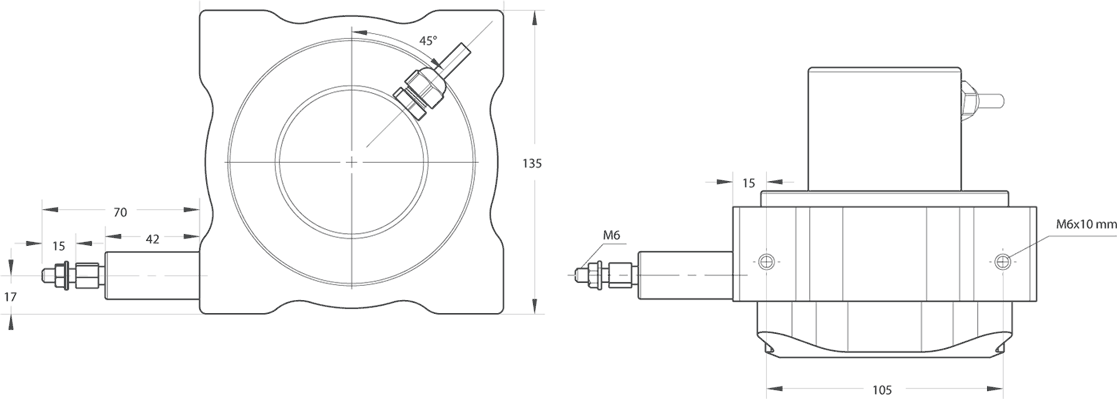

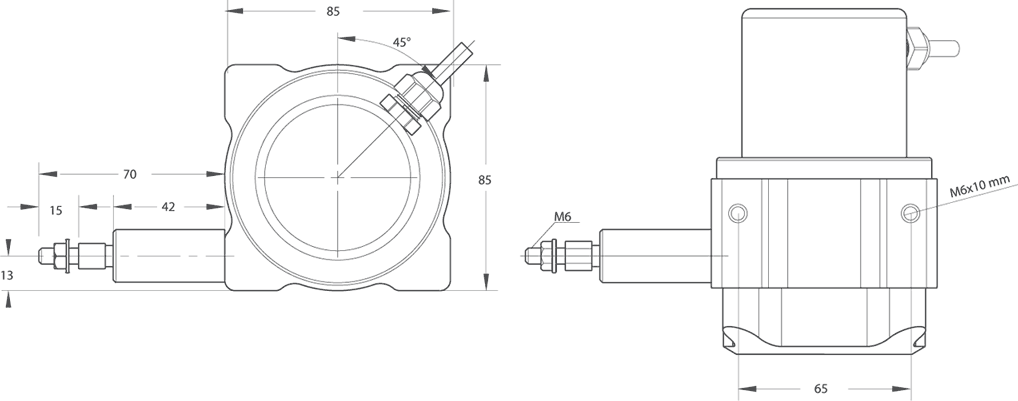

Габаритные размеры тросового потенциометра OPKON DWPM
Информация для заказа тросового потенциометра OPKON DWPM
| DWPM | |||||
|---|---|---|---|---|---|
| Измеряемый диапазон | |||||
| 100...1200 мм | 1 | ||||
| 1500...4500 мм | 2 | ||||
| 4550...10000 мм | 3 | ||||
| Точность | |||||
| ±0,5% | A | ||||
| ±0,05% | D | ||||
| Выходной сигнал | |||||
| сопротивление 5 кОМ | 5K | ||||
| сопротивление 10 кОМ | 10K | ||||
| 0...20 мА | I20 | ||||
| 4...20 мА | I40 | ||||
| 0...10 В | V10 | ||||
| Кабель | |||||
| Кабель 2,5 метра | 2M5 | ||||
| Кабель 5 метров | 5M | ||||
| Кабель 8 метров | 8M | ||||
| Кабель 10 метров | 10M | ||||
| Тип ввода кабеля | |||||
| Угловой | R | ||||
| Осевой | A | ||||
Пример: DWPM1 300 D I40 2M5R
