MD: Интерфейсные реле с 1-м переключающим контактом на DIN-рейку
Номинальный ток до 6 А
1 переключающий контакт
Индикация срабатывания
Встроенная защита от напряжения обратной полярности
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Электромагнитное реле серии MD | Паспорт | |
| Декларация о соответствии ТР ТС 004 - Реле электромагнитные | Декларации о соответствии (ТС и ЕАЭС) |
| Наименование | Цена с НДС |
|---|---|
| Загрузка… | |
| Загрузка… |
Описание интерфейсных реле ONDO серии MD
Электромагнитные реле ONDO серии MD используются для коммутации (переключения) электрических цепей постоянного или переменного тока. Обеспечивают гальваническую развязку, усиление сигналов для управления различными видами нагрузок: контакторы, лампы освещения, нагреватели, клапаны, системы оповещения и др.
Идеальный интерфейс для ПЛК и электронных систем.
Особенности интерфейсных реле ONDO серии MD
- Количество контактов: 1 переключающий.
- Ток нагрузки: до 6 А.
- Напряжения питания катушки реле: ~/=24 B или ~/=230 B.
- Встроенная защита катушки реле от напряжения обратной полярности.
- Светодиод для сигнализации срабатывания.
- Контакты из сплава серебра — AgSnO2, обладающие высокой температурой плавления, а также устойчивостью к повреждениям и сварке контактов при коммутации больших токов резистивных или индуктивных нагрузок.
- Ширина: 6,2 мм.
Примеры схем подключения промежуточных реле ONDO
Список применений:
- Пример 1: Подключение PNP датчика вместо NPN и наоборот
- Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика
- Пример 3: Схема самоподхвата
Пример 1: Подключение PNP датчика вместо NPN и наоборот
Если у вас вышел из строя датчик PNP, а аналогичного PNP датчика в запасе нет, но есть датчик NPN, вы можете решить проблему, добавив в схему электромагнитное реле.
Ниже приведены две схемы, решающие данную проблему в зависимости от установленного типа датчика:
- Для вышедшего из строя PNP датчика:
- Подключите датчик NPN вместо PNP датчика (на схеме «B3»).
- Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
- Для вышедшего из строя NPN датчика:
- Подключите датчик PNP вместо NPN датчика (на схеме «B3»).
- Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика
Для включения мощной нагрузки с помощью сигнала от бесконтактного датчика, рассмотрим пример подключения однофазного двигателя с помощью датчика PNP типа.
Коммутацию нагрузки будем осуществлять с помощью контактора, у которого напряжения питания катушки постоянного тока (=24 В) или (~230 В) переменного тока.
Пример 3: Схема самоподхвата
Реализация схемы самоподхвата реле с помощью двух кнопок с НО и НЗ контактами.
Технические характеристики интерфейсных промежуточных реле ONDO серии MD

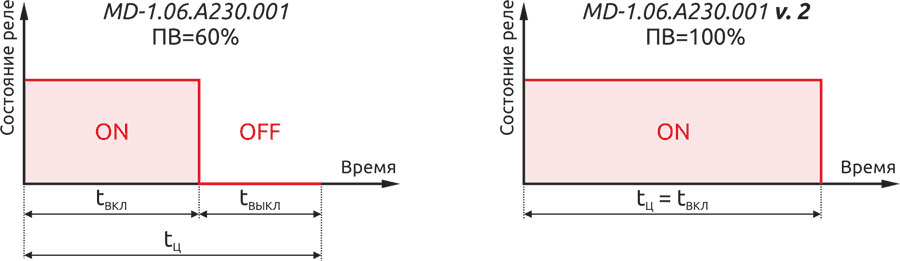

| Параметр | Значение | |
|---|---|---|
| Общие технические характеристики | ||
| Способ монтажа | установка на DIN-рейку | |
| Испытательное напряжение изоляции между катушкой и контактными группами |
~6000 В | |
| Индикация срабатывания | светодиод | |
| Ручной дублер | нет | |
| Встроенная защита | есть | |
| Средний срок службы | 10 лет | |
| Габариты Д×Ш×В | 87,9×6,2×70,4 мм | |
| Вес | 30 г | |
| Характеристики контактов | ||
| Количество переключающих контактов | 1 | |
| Номинальное значение коммутируемого тока (для переменного тока - среднеквадратическое значение) |
6 А | |
| Максимальное значение коммутируемого тока (для переменного тока - среднеквадратическое значение в течении 2,5 мс) |
15 А | |
| Максимальное коммутируемое напряжение на переменном токе (среднеквадратическое значение) |
240 В | |
| Максимальное коммутируемое напряжение на постоянном токе |
30 В | |
| Материал контактов | AgSnO2 | |
| Минимальная нагрузка на переключение | 1200 мВт (12 В / 100 мА) | |
| Механический ресурс | не менее 10×106 срабатываний | |
| Электрический ресурс | не менее 3×104 срабатываний | |
| Время включения | не более 7 мс | |
| Время отключения | не более 15 мс | |
| Параметры катушек | ||
| Номинальное напряжения катушки (Un) | ~/=24 В | ~/=230 В |
| Рабочий диапазон Un | от 80% до 125% | |
| Частота переменного тока | - | 50 Гц |
| Потребляемая мощность | до 0,4 Вт | до 0,9 Вт |
| Параметры окружающей среды | ||
| Температура воздуха при эксплуатации | -40…+70 °C | |
| Температура хранения | -40…+85 °C | |
| Степень защиты | IP20 | |
Габаритные размеры интерфейсных реле ONDO серии MD
Схемы подключения интерфейсных реле ONDO серии MD
Информация для заказа интерфейсных реле ONDO серии MD
| MD- | 1 | . | 06 | . | . | 001 | |
|---|---|---|---|---|---|---|---|
| Исполнение | |||||||
| 1 группа | 1 | ||||||
| Номинальный ток | |||||||
| 6 А | 06 | ||||||
| Напряжение питания | |||||||
| ~/=230 В | A230 | ||||||
| ~/=24 В | D024 | ||||||
| Опции | |||||||
| Светодиодный индикатор, цепь защиты катушки |
001 | ||||||
Пример: MD-1.06.D024.001.
