MSR: Бесконтактные индуктивные датчики скорости

Рабочий диапазон до 5 или 10 мм

Частота переключения: 0,05…50 Гц

Компактный корпус

Высокая степень защиты

Металлический корпус

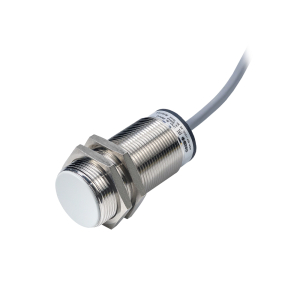

Бесконтактный датчик скорости MSR-30F-10PC-D2

Наименование	Цена с НДС
MSR-30F-10NC-A2 Бесконтактный датчик скорости (М30х1.5, 0.05-20Гц, встраиваемый, НЗ, ~20-250В, 15мм, IP67), кабель 2 м	Загрузка…
MSR-30F-10PC-D2 Бесконтактный датчик скорости (М30х1.5, 0.05-50Гц, встраиваемый, PNP, НЗ, 10-30В, 10мм, IP67), кабель 2м	Загрузка…

Описание бесконтактных индуктивных датчиков скорости ONDO

Бесконтактные датчики скорости MSR контролируют скорость вращения (движения) конвейеров, транспортеров, барабанов и других вращающихся устройств.

Вращающийся (движущийся) объект воздействует на чувствительный элемент датчика непосредственно либо при помощи соединенного с ним металлического объекта. С помощью потенциометра на корпусе датчика устанавливается необходимое значение контролируемой частоты. Сигнализация о достижении заданного значения частоты осуществляется переключением дискретного выхода.

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип действия датчиков скорости ONDO

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного индуктивного датчика

В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.

При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие объекта в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный сигнал.

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (S_n) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (S_a) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Зависимость гарантированного рабочего диапазона (S_a) индуктивных датчиков от внешних факторов

Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:

Материал объекта воздействия — при работе с объектами из различных металлов и сплавов S_a может уменьшиться.

Зависимость рабочего диапазона S_a от используемого материала
Материал объекта воздействия	Изменение рабочего диапазона S_a
Сталь Ст3	100% S_n
Чугун	93…105% S_n
Никель	65…75% S_n
Нерж.сталь	60…100% S_n
Алюминий	30…45% S_n
Латунь	35…50% S_n
Медь	25…45% S_n

Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то S_a так же может измениться.

Зависимость номинального рабочего диапазона от размера объекта воздействия

Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение S_n. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*S_n мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.

Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.

Технические характеристики датчиков скорости ONDO MSR

Параметр	Значение
Способ установки датчика	утапливаемое исполнение
Номинальный рабочий диапазон (S_n)	0…5 мм, 0…10 мм
Гарантированный рабочий диапазон (S_a)	0…0,8*S_n
Стандартный объект воздействия	стальная пластина со сторонами 3S_n3S_n1 мм
Тип корпуса	цилиндрический с резьбой М30×1,5
Напряжение питания	=10…30 В
Потребляемый ток	не более 15 мА
Тип выходного сигнала	PNP / NPN (транзисторный)
Рабочая частота объекта	0,05…50 Гц (с регулировкой)
Максимальная нагрузка дискретного выхода	не более 200 мА
Допустимая температура окружающей среды	-25…+70 °С
Допустимая влажность воздуха окружающей среды	35…95 %
Встроенная защита	защита от короткого замыкания, защита от перегрузки, защита от обратной полярности
Сопротивление изоляции	≥50 МОм (=500 В)
Защита от внешних воздействий	IP67
Сигнализация срабатывания	светодиод на корпусе
Материал корпуса	медно-никелевый сплав
Способ подключения	кабель 2метра (ПВХ)

Габаритные размеры индуктивных датчиков ONDO серии MSR

Габаритные размеры индуктивных датчиков ONDO MSR — Габаритные размеры датчиков скорости ONDO MSR, мм

Модель	Габаритные размеры, мм
Модель	A	B	D	E	F
LR-18F…	M18×1	ключ 24	53	0	61,5
LR-30F…	M30×1,5	ключ 36	53	0	62

Схемы соединения индуктивных датчиков ONDO MSR

Цвет провода	Назначение контактов
Коричневый	+U_пит
Черный	НЗ-контакт
Синий	-U_пит
