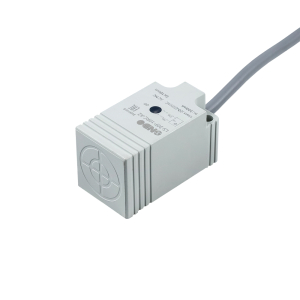

LS: Индуктивные датчики с прямоугольным корпусом

Логотип серии LS
Рабочий диапазон Рабочий диапазон: 5 или 25 мм
Частота переключения Частота переключения: 300 или 700 Гц
Компактный корпус Компактный корпус: 18х53 или 40х20 мм
Степень защиты Высокая степень защиты
Пластиковый корпус Легкий пластиковый корпус
Документация и ПО
2 файла
Наименование Цена с НДС
LS-18F-05NO-D2 Бесконтактный индуктивный датчик (корпус 18х36мм, встраиваемый, NPN, НО, 10-30В, 5мм, 700Гц, IP67), кабель 2м
Загрузка…
LS-30F-10RС-A2 Бесконтактный индуктивный датчик (корпус 30х53мм, встраиваемый, НЗ, ~20-250В, 15мм, 20Гц, IP67), кабель 2 м
Загрузка…
LS-30F-10RO-A2 Бесконтактный индуктивный датчик (корпус 30х53мм, встраиваемый, НО, ~20-250В, 15мм, 20Гц, IP67), кабель 2 м
Загрузка…
LS-40N-25PO-D2 Бесконтактный индуктивный датчик (корпус 40х20мм, невстраиваемый, PNP, НО, 10-30В, 25мм, 300Гц, IP67), кабель 2м
Загрузка…
LS-18F-05PO-D2 Бесконтактный индуктивный датчик (корпус 18х36мм, встраиваемый, PNP, НО, 10-30В, 5мм, 700Гц, IP67), кабель 2м
Загрузка…

Описание бесконтактных индуктивных датчиков ONDO

Бесконтактные индуктивные датчики ONDO предназначены для надежного отслеживания приближения металлических объектов.

Серия датчиков LS изготавливается в прямоугольном пластиковом корпусе. Датчики оборудованы 2-х метровым кабелем. Модель LS-40 имеет максимальный рабочий диапазон из всех индуктивных датчиков ONDO — 25 мм.

Благодаря большому рабочему диапазону, датчик отлично подходит для работы в качестве:

  • датчика парковки в автоматических системах (положение вагонеток, откатных ворот),
  • датчика наличия тары (детектирование металлических банок) на линии розлива,
  • счетчика продукции(металлических деталей) на конвейере.

Принцип действия индуктивных датчиков ONDO

Датчик представляет собой цилиндрический или прямоугольный корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного индуктивного датчика
Структура бесконтактного индуктивного датчика

В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.

При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный или аналоговый сигнал.

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Зависимость гарантированного рабочего диапазона (Sa) индуктивных датчиков от внешних факторов

Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:

  1. Материал объекта воздействия — при работе с объектами из различных металлов и сплавов Sa может уменьшиться.
    Зависимость рабочего диапазона Sa от используемого материала
    Материал объекта
    воздействия    		 Изменение рабочего
    диапазона Sa
    Сталь Ст3 100% Sn
    Чугун 93…105% Sn
    Никель 65…75% Sn
    Нерж.сталь 60…100% Sn
    Алюминий 30…45% Sn
    Латунь 35…50% Sn
    Медь 25…45% Sn
  2. Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то Sa так же может измениться.
    Зависимость номинального рабочего диапазона от размера объекта воздействия
    Зависимость номинального рабочего диапазона от размера объекта воздействия

    Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение Sn. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*Sn мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.

    Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.

Технические характеристики индуктивных датчиков ONDO LS

Параметр Значение
Способ установки датчика утапливаемое или неутапливаемое
исполнение (зависит от кода заказа)
Номинальный рабочий диапазон (Sn) 5 или 25 мм (зависит от кода заказа)
Гарантированный рабочий диапазон (Sa) 0…0,8*Sn
Стандартный объект воздействия стальная пластина со сторонами 3Sn*3Sn*1 мм
Тип корпуса прямоугольный с монтажными отверстиями
Напряжение питания =10…30 В
Потребляемый ток не более 10 мА
Тип выходного сигнала PNP / NPN (транзисторный)
Частота переключения при Sn 5 мм: 0,7 кГц
при Sn 25 мм: 0,3 кГц
Максимальная нагрузка дискретного выхода при Sn 5 мм: не более 100 мА
при Sn 25 мм: не более 200 мА
Допустимая температура окружающей среды -25…+70 °С
Допустимая влажность воздуха окружающей среды 35…95 %
Встроенная защита защита от короткого замыкания,
защита от перегрузки,
защита от обратной полярности
Сопротивление изоляции ≥50 МОм (=500 В)
Защита от внешних воздействий IP67
Сигнализация срабатывания светодиод на корпусе
Материал корпуса пластик

Габаритные размеры индуктивных датчиков ONDO серии LS

Габаритные размеры индуктивных датчиков ONDO LS-18
Габаритные размеры датчиков ONDO LS-18, мм
Габаритные размеры индуктивных датчиков ONDO LS-40
Габаритные размеры датчиков ONDO LS-40, мм

Схемы соединения индуктивных датчиков ONDO LS

Схема соединения LS NPN
Схема соединения LS NPN
Схема соединения LS PNP
Схема соединения LS PNP
Цвет
провода		 Номер контакта
(разъем)		 Назначение
контактов
Коричневый 1 +Uпит
Белый 2 НЗ-контакт
Синий 3 -Uпит
Черный 4 НО-контакт

Информация для заказа индуктивных датчиков ONDO LS

LS - - O - D 2
Серия
Прямоугольный корпус LS
Типоразмер корпуса
Размер корпуса 18х53 мм 18
Размер корпуса 40х20 мм 40
Способ установки датчика в металл
Утапливаемое исполнение F
Неутапливаемое исполнение N
Номинальный рабочий диапазон (Sn)
Рабочее расстояние 5 мм 05
Рабочее расстояние 25 мм 25
Тип выходного сигнала
PNP P
NPN N
Логика выходного сигнала
НО O
Номинальное напряжение питания
=24 В D
Способ подключения
Кабель (2 метра) 2

Пример: LS-40N-25PO-D2.
