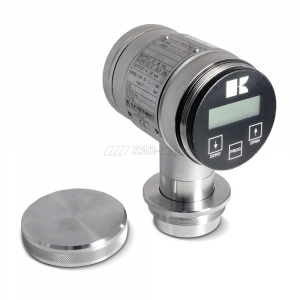

Интеллектуальные датчики давления и уровня KLAY с разделительной мембраной серии 2000-SAN
Документация и ПО
Наименование | Тип документа | Тип файла |
---|---|---|
2000 HART DTM | Программное обеспечение | zip |
DD 2000 Hart для Simatic PDM | Программное обеспечение | zip |
Паспорт на датчики серии 2000, 2000-SAN, CER-2000 | Паспорт | |
Руководство по эксплуатации 2000, 2000-SAN, CER-2000 | Руководство по эксплуатации | |
Методика поверки 1997-89 | Техническое описание | |
Датчики уровня и давления для пищевой, химической и фармацевтической промышленности KLAY Instruments | Каталог | |
Библиотека EPLAN для датчиков Klay Instruments | Библиотека E-PLAN | zip |
Сертификат соответствия ТР ТС 012 - Датчики давления и уровня во взрывозащищенном исполнении серий 2000, 4000, 8000, Hydrobar | Сертификат соответствия Ex (взрывозащита) | |
Сертификат об утверждении типа СИ: датчики давления KLAY 2000, 4000, 8000 | Свидетельство об утверждении типа СИ | |
Гигиенический сертификат: датчики 2000, 2000-SAN, 8000, 8000-SAN, 4000, 4000-SAN, HYDROBAR, TT, TT-2000, VSC, VSS, KMW, IET40 | Письмо |
Наименование | Цена с НДС |
---|---|
2000-SAN-2-W-H-GC Интеллектуальный датчик давления с торцевой мембраной 2000-2-W-H (0 - 0,12…1,2 бар, базовое соединение W, корп AISI 304, диафрагма AISI 316L, темп -20..+100 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
|
Загрузка… |
2000-SAN-2-X1-H-GC Интеллектуальный датчик давления с торцевой мембраной 2000-2-X1-H (0 - 0,12…1,2 бар, соединение E+H Flush, корп AISI 304, диафрагма AISI 316L, темп -20..+100 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
|
Загрузка… |
2000-SAN-1-W-H-GC Интеллектуальный датчик давления с торцевой мембраной 2000-1-W-H (0 - 0,04…0,4 бар, базовое соединение W, корп AISI 304, диафрагма AISI 316L, темп -20..+100 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
|
Загрузка… |
2000-SAN-3-X1-H-G0 Интеллектуальный датчик давления c торцевой мембраной 2000-3-X1-H (0 - 1…10 бар, соединение E+H Flush, корп AISI 304, диафр AISI 316L, темп -20..+100 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
|
Загрузка… |
2000-SAN-3-X7-H-G0 Интеллектуальный датчик давления с торцевой мембраной 2000-3-X7-H (0 - 1…10 бар, соединение DRD-фланец, корп AISI 304, диафр AISI 316L, темп -20..+100 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
|
Загрузка… |
2000-SAN-2-X7-H-G0 Интеллектуальный датчик давления с торцевой мембраной (0 - 0,12…1,2 бар, соединение DRD-фланец, корп AISI 304, диафр AISI 316L, темп -20..+100 град С, точность 0.1%, HART, дисплей, выход 4..20 мА, питание =12..40 В, FTC, FDT)
|
Загрузка… |
Загрузка… | |
Загрузка… | |
Загрузка… |
2000-SAN - специализированная серия интеллектуальных датчиков уровня и датчиков давления с разделительной мембраной в санитарном исполнении, предназначенных для использования в следующих отраслях промышленности:
- пищевая промышленность (молочная, пивоваренная, сахарная, производство напитков, спиртовая, кондитерская);
- химическая промышленность;
- фармацевтическая промышленность.
Особенности датчиков 2000-SAN
- Высокая точность: погрешность менее 0,1% от настроенного диапазона измерения.
- Настройка нуля и измерительного диапазона с дисплея или по HART-протоколу без подачи образцового давления.
- Функция имитации сигнала 4…20 мА для отладки системы управления.
- Датчики выполнены полностью из высококачественной нержавеющей стали в соответствии с требованиями стандартов 3А Food и EHEDG.
- Санитарное присоединение к процессу обеспечивает хорошую омываемость мембраны и отсутствие «мертвых зон».
- Прочная мембрана из нержавеющей стали AISI 316L или других материалов по запросу (Hastelloy C, тантал, золото).
- Особая конструкция мембраны позволяет снизить количество используемого масла до 1-й капли.
- Активная температурная компенсация (встроенный датчик температуры Pt1000), вывод температуры на дисплей.
- Возможность работы при температуре до 145 °С в течение 45 минут в процессах CIP- и SIP-мойки.
- Связь сенсора с атмосферой посредством специальной мембраны из материала ГортексTM для защиты от образования конденсата.
Особенности датчиков Klay Instruments
Компания KLAY-INSTRUMETNS специализируется в области производства датчиков давления с разделительной мембраной, при этом используется уникальная технология KLAY "Flush Diaphragm Technology" (FDT). Благодаря данной технологии, датчики KLAY имеют разделительную мембрану увеличенной толщины с повышенной устойчивостью к механическим воздействиям в сравнении с традиционными мембранными разделителями. Все датчики давления KLAY используют сенсоры давления со встроенным датчиком температуры для осуществления активной температурной компенсации и обеспечения стабильных измерений при изменении температуры измеряемой среды.
- Высокоточная лазерная сварка мембраны заподлицо с корпусом датчика (отсутствие уплотнений) (1).
- Мембрана с повышенной толщиной и прочностью имеет стандартно высокую степень полировки поверхности (Ra < 0,15 мкм) (2).
- Внутренняя часть корпуса под мембраной в точности повторяет её форму, что даёт дополнительную защиту от механических воздействий и перегрузок по давлению, а также позволяет значительно снизить количество используемого масла (3).
- Сенсор давления с встроенным датчиком температуры расположен сразу за мембраной (близко к процессу) (4).
- Объём масла между сенсором и мембраной сведён к минимуму, что значительно снижает влияние температуры из-за температурного расширения жидкости (5).
- 100 % датчиков проходят тест на герметичность при помощи гелия, также проверяется устойчивость к полному вакууму.
- Активная температурная компенсация.
- Материал мембраны: нержавеющая сталь 316L (стандарт), опционально: Hastelloy C, Тантал или позолота.
- Связь сенсора с атмосферой осуществляется через специальную «дышащую» мембрану из материала ГортексTM, которая препятствует проникновению влаги внутрь датчика и образованию конденсата.
- Возможность изготовления специальных исполнений по чертежам заказчика.
Технология защиты сенсора от гидроудара
Выход из строя сенсора давления из-за "гидроудара" является серьезной проблемой для производителей датчиков давления. Для решения данной проблемы компания KLAY-INSTRUMENTS стандартно использует технологию Pressure Spike Protection (PSP) на всех датчиках давления с разделительной мембраной с диапазоном измерений от 1 бар и выше.
Преимущества датчиков давления Klay с технологией защиты от гидроудара PSP
- Прочная мембрана из нержавеющей стали 316L (1)
- Лазерная сварка (без уплотнений), высокая степень полировки
- 100 % датчиков проверяются на герметичность при помощи гелия
- Хорошее слияние мембраны с процессом
- Внутренняя часть корпуса под мембраной в точности повторяет её форму, что обеспечивает дополнительную прочность и позволяет снизить количество заполняющей жидкости
- Два амортизатора давления (2), установленные в канале между разделительной мембраной и сенсором давления обеспечивают защиту сенсора от гидроудара
- Очень тонкий канал с заполняющей жидкостью ∅ 0,5 мм, сводит объём используемой жидкости к минимуму
- Сенсор давления о встроенным датчиком температуры (4)
- Сенсор приварен к корпусу (отсутствие кольцевых уплотнений)
- Высокая перегрузочная способность (подробнее - см. коды заказа датчиков)
Преимущества конструкции датчиков KLAY с выносной измерительной частью
С хорошо зарекомендовавшей себя технологией Flush Diaphragm Technology (FDT) KLAY имеет ряд преимуществ над традиционными датчиками с капиллярной системой заполненной жидкостью и выносной измерительной частью
При необходимости использования раздельной версии датчика с выносной измерительной частью, вместо использования капилляров заполненных маслом используется специальный кабель из материала Hytrel (с вентиляционным каналом внутри) между частью с технологическим присоединением и корпусом с электроникой
Основные преимущества конструкции KLAY
- Прочная мембрана небольшого размера (1)
- Лазерная сварка (без уплотнений)
- Полированная поверхность
- Минимум заполняющей жидкости (масла) (2)
- Корпус под мембраной точно повторяет волнообразную форму мембраны (3)
- Сенсор давления рядом с процессом (4)
- Высокая чувствительность и точность измерений
- Встроенный датчик температуры
- Активная температурная компенсация
- Нет влияния монтажного положения
- Прочный кабель с вентилируемым каналом (5)
- Корпус электроники из нержавеющей стали (6)
Недостатки капиллярных систем
- Большое количество заполняющего масла (A)
- Чувствительность к перепадам температуры
- Отсутствие термокомпенсации
- Высокая стоимость
- Большая мембрана (B), более подвержена повреждениям
- Монтируется на стандартный датчик (С)
- Нет активной термокомпенсации
- Высокое влияние монтажного положения
- Сенсор давления слишком далеко от процесса (D), из-за чего для достаточной чувствительности применяется тонкая мембрана большого диаметра (B)
- Высокая стоимость, сложность монтажа
Примеры использования интеллектуального датчика давления Klay серии 2000-SAN
Благодаря встроенной функции линеаризации емкости датчики давления серии 2000-SAN широко используются для измерения объема жидкостей в пищевой (в т.ч. для измерения объема молока), химической и фармацевтической отраслях промышленности.
Для активации функции линеаризации в память датчика необходимо ввести геометрические размеры емкости, а также плотность измеряемой жидкости. Зная параметры танка и жидкости, датчик вычисляет значение объема исходя из текущего значения уровня. Функция линеаризации доступна для 4-х основных типов емкостей, используемых в промышленности:
Измерение объема жидкости в горизонтальной эллиптической емкости
Порядок действий для активации функции:
1. Нажать и удерживать PROG пока на дисплее не появится "100".
2. Нажать ▲ 11 раз для перехода в пункт "P111". (Подтвердить выбор кнопкой PROG)
3. Нажать ▲ 1 раз. (Подтвердить PROG)
4. Ввести высоту (H1) емкости в метрах. (Подтвердить PROG)
5. Ввести ширину (H2) емкости в метрах. (Подтвердить PROG)
6. Ввести длину (L) емкости. Для емкости с торцами круглой или конической формы, берется длина
цилиндра + длина одного торца. (Подтвердить PROG)
7. Ввести (H3) в метрах, если датчик установлен, как на верхнем рисунке. Введите 0 м,
если датчик установлен, как на нижнем рисунке.
8. Ввести процент фактического уровня наполнения емкости (напр., 80%). (Подтвердить PROG).
* Если высота (H) емкости 1 метр и максимальный уровень в емкости 0,8 метра,
процентное отношение (пункт 5) должно быть установлено на 80%.
Измерение объема жидкости (объема молока) в горизонтальной цилиндрической емкости
Порядок действий для настройки функции:
1. Нажать пока на дисплее не появится "100".
2. Нажать ▲ 11 раз для перехода в пункт "P111". (Подтвердить выбор кнопкой PROG)
3. Нажать ▲ 1 раз. (Подтвердить PROG)
4. Ввести высоту (H1) емкости в метрах. (Подтвердить PROG)
5. Ввести ширину (H2) емкости в метрах. (Подтвердить PROG)
6. Ввести длину (L) емкости. Для емкости с торцами круглой или конической формы, берется длина
цилиндра + длина одного торца. (Подтвердить PROG)
7. Ввести (H3) в метрах, если датчик установлен, как на верхнем рисунке. Введите 0 м,
если датчик установлен, как на нижнем рисунке
8. Ввести процент фактического уровня наполнения емкости (напр., 80%). (Подтвердить PROG).
Измерение объема жидкости в вертикальной емкости со сферическим дном
Порядок действий для настройки функции:
Порядок действий для активации функции:
1. Нажать и удерживать PROG пока на дисплее не появится "100".
2. Нажать ▲ 11 раз для перехода в пункт "P111". (Подтвердить выбор кнопкой PROG)
3. Нажать ▲ 1 раз. (Подтвердить PROG)
4. Ввести высоту (H1) емкости (=фактический уровень). (Подтвердить PROG)
5. Ввести диаметр (D) емкости. (Сохранить PROG)
6. Ввести высоту (H2) сферы. (Подтвердить PROG)
7. Ввести высоту (H3) от дна емкости до верхней точки мембраны (или втулки). (PROG)
8. Ввести процент фактического уровня наполнения емкости (напр., 80%)*. (Подтвердить PROG).
* Если удельный вес жидкости не равен 1, и вы не хотите использовать опцию 4, необходимо сделать
калибровку датчика (полное описание всех опций можно посмотреть в руководстве по эксплуатации)
Объема жидкости (объем молока) в вертикальной емкости с коническим дном
Порядок действий для настройки функции:
1. Нажать PROG пока на дисплее не появится "100".
2. Нажать ▲ 11 раз для перехода в пункт "P111". (Подтвердить выбор кнопкой PROG)
3. Нажать ▲ 1 раз. (Подтвердить PROG)
4. Ввести высоту (H1) емкости (=фактический уровень). (Подтвердить PROG)
5. Ввести диаметр (D) емкости. (Сохранить PROG)
6. Ввести высоту (H2) конуса. (Подтвердить PROG)
7. Ввести высоту (H3) от дна емкости до верхней точки мембраны (или втулки). (PROG)
8. Ввести процент фактического уровня наполнения емкости (напр., 80%). (Подтвердить PROG).
Технические характеристики датчиков 2000-SAN
Параметр | Значение |
---|---|
Диапазон измерений давления | 0,04…100 бар |
Выходной сигнал датчика давления | 4…20 мА + HART или Profibus PA |
Точность измерения | 0,1 % от заданного диапазона измерений |
Напряжение питания датчика давления | 13…40 В DC |
Рабочая температура | -20…+100 °C (в течении 45 минут до 145°С) |
Температурная зависимость | ±0,15% на 10 °С |
Класс защиты датчика | IP66 |
Типы технологических соединений датчиков 2000-SAN
Базовое соединение «W» - соединение под приварной адаптер / съемные фланцы
Фирменное соединение компании KLAY с подвижным резьбовым штуцером М56х1,25 может применяться как вместе со специальными приварными адаптерами, так и со съемными фланцами, что способствует снижению объема складских запасов благодаря унификации используемого измерительного оборудования на производстве
Применения с приварными адаптерами
Для установки датчика KLAY с базовым соединением W на емкость или трубопровод используются приварные адаптеры 3-х типов и уплотнительное кольцо из PTFE (арт. 11011). При этом обеспечивается надежное соединение и санитарность (хорошая омываемость мембраны).
При установке приварного адаптера для базового соединения W на емкость можно достичь практически полного слияния мембраны датчика со стенкой танка, что гарантирует отсутствие "мертвых зон" и способствует сокращению минимально необходимого времени санитарной обработки CIP/SIP на пищевых производствах.
Стандартным является адаптер из нержавеющей стали AISI 316 арт. 10169 диаметром 85 мм.
Если необходимо произвести монтаж на трубопровод, можно использовать адаптер с уменьшенным размером диаметра - 62 мм, арт. 10003.
Также существует усиленная версия адаптера, арт. 10508, которая используется в тех случаях, когда существует возможность деформации приварного адаптера во время сварки.
Габаритные чертежи адаптеров, мм
Применение базового соединения W со съемными фланцами
Датчики с базовым соединением W могут устанавливаться в специальные фланцы различных размеров, выполненные по стандарту DIN 2527 PN16 или ANSI 150 lbs (см. таблицу размеров). При этом необходимо использование тефлонового уплотнения арт. 11011.
По запросу возможно изготовление нестандартных исполнений фланцев по чертежам заказчика.
Стандарт | A | B | C | D | E | F | Кол-во отверстий |
---|---|---|---|---|---|---|---|
DIN Ду 25 | 115 | 85 | 68 | 3 | 18 | 14 | 4 |
DIN Ду 32 | 140 | 100 | 78 | 2 | 16 | 18 | 4 |
DIN Ду 40 | 150 | 110 | 88 | 3 | 18 | 18 | 4 |
DIN Ду 50 | 165 | 125 | 102 | 3 | 20 | 18 | 4 |
DIN Ду 80 | 200 | 160 | 138 | 3 | 20 | 18 | 8 |
DIN Ду 100 | 220 | 180 | 158 | 3 | 20 | 18 | 8 |
ANSI 1 1/2" | 127 | 98,4 | 73 | 1,6 | 17,5 | 16 | 4 |
ANSI 2" | 152 | 121 | 92 | 1,6 | 22,5 | 19 | 4 |
ANSI 3" | 190 | 152 | 127 | 1,6 | 22,5 | 19 | 4 |
ANSI 4" | 229 | 190 | 157 | 1,6 | 22,5 | 19 | 8 |
Тип соединения «Fw» - фланцевое цельное соединение (несъемный фланец)
Компания KLAY также изготавливает датчики с монолитным (неразборным) фланцевым соединением для тех задач, где разборная конструкция неприменима. Как правило, монолитная конструкция фланца необходима для работы датчика с особо агрессивными средами, где требуется использование особых материалов, контактирующих с измеряемой средой (Hastelloy C276, Тантал).
Тип соединения «М40 / М50» - DIN-гайка (молочная) Ду40 / Ду50 DIN11851
Данное соединение выполнено по стандарту DIN 11851 и широко применяется в пищевой и фармацевтической промышленности. Датчики с этим типом соединения используются как для измерения уровня с установкой на емкости, так и для измерения давления с установкой на трубопроводы.
Однако следует понимать, что при использовании DIN-гайки для монтажа датчика на емкость невозможно добиться слияния мембраны датчика со стенкой бака из-за конструкции ответной части данного соединения.
Тип соединения М25 - DIN-гайка (молочная) Ду25 DIN11851
Данное соединение выполнено по стандарту DIN 11851 и широко применяется в пищевой и фармацевтической промышленности. Компания KLAY изготавливает датчики с этим типом соединения с диапазоном измерения давления от 1 бар и выше (либо с вакуумным диапазоном -1…0 бар).
Тип соединения «L» - хомутное соединение 1,5" и 2" (Tri-clamp)
Хомутные санитарные соединения по стандарту ISO 2852 получили широкое распространение в пищевой и фармацевтической промышленности. Стандартно KLAY изготавливает датчики с двумя типоразмерами хомутов - 1,5" и 2". Поставка других размеров хомутных соединений возможна под заказ.
Недостатком данного типа соединения, как и в случае с соединением DIN-гайкой, является невозможность монтажа датчика заподлицо со стенками емкости. Для таких применений рекомендуется использовать базовое соединение «W» с приварными адаптерами.
Тип соединения «X1» - соединение E+H Flush
Данный тип соединения датчиков имеет габаритные размеры и резьбу, идентичную применяемым в датчиках DeltaPilot компании Endress+Hauser. Для установки датчика в приварной адаптер необходимо использование уплотнительного кольца из PTFE (арт. 11044).
Соединение X1 идеально подходит для установки на емкости, когда необходимо хорошее слияние мембраны датчика со стенками танка.
Тип соединения «X3» - резьбовое соединение 1 1/2" BSP
Соединение с наружной резьбой 1,5" используется в целлюлозно-бумажной, пивоваренной, сахарной промышленности. Также датчики в высокотемпературном исполнении с данным типом соединения используются для измерения уровня жидкого битума на асфальто-бетонных и рубероидных производствах.
Тип соединения «X4» - cоединение Varivent
Данный тип соединения датчиков имеет габаритные размеры и резьбу, идентичную соединению Varivent компании GEA Tuchenhagen. Часто применяется для установки датчиков на трубопроводах при производстве напитков и других отраслях пищевой промышленности. Данный тип соединения обеспечивает хорошее слияние мембраны датчика со стенкой трубы при установке на трубопровод.
Тип соединения «X7» - DRD-фланец
Данное соединение используется при монтаже датчика на емкости в пищевой промышленности. Соединение обеспечивает хорошее слияние мембраны датчика со стенкой танка, однако использование приварного адаптера с большим диаметром (125 мм) не всегда возможно в случае высокой степени кривизны (малого радиуса) части емкости, куда необходимо приварить адаптер.
Тип соединения «X9» SMS-гайка
Соединения SMS-гайкой широко распространены в пищевой промышленности. Используется для подключения датчиков на трубопроводы, выполненные по SMS-стандарту. Размер SMS-гаек нормируется в дюймах. Компания KLAY-INSTRUMENTS стандартно изготавливает датчики по SMS-стандарту с размерами 1,5" и 2".
Габаритные размеры датчиков давления 2000-SAN
Габаритные размеры датчиков Klay 2000-SAN с различными вариантами технологических присоединений, мм
Молочная гайка
Хомутное (Tri Clamp)
Приварной адаптер
диаметр 85 мм
Фланцевое (съёмное)
E+H Flush
Varivent
DRD Flange
SMS-гайка
Номер | Деталь | Материал |
---|---|---|
1 | Крышка | Нерж. сталь AISI 304 |
2 | Кнопки и дисплей (под крышкой) | |
3 | Крышка с атмосферным каналом | Нерж. сталь AISI 304 |
4 | Вкладыш атмосферного канала (Гортекс) | PTFE |
5 | Кабельный ввод PG9 | |
6 | Уплотнительное кольцо крышки | EPDM |
7 | Корпус с электроникой | Нерж. сталь AISI 304 |
8 | Основание | Нерж. сталь AISI 304 |
9 | Соединительная часть / накидная гайка | Нерж. сталь AISI 304 |
10 | Приварной адаптер / фланец | Нерж. сталь AISI 304 / 316 L |
11 | Уплотнительное кольцо | PTFE |
12 | Мембрана | Нерж. сталь AISI 316 L |
13 | Varient-основание | Нерж. сталь AISI 316 |
Информация для заказа интеллектуальных датчиков давления Klay
Как правильно выбрать диапазон измерений датчиков давления?
При выборе диапазона измерений выбирайте тип датчика с большей устойчивостью к перегрузкам по давлению.
Пример: Вам необходим диапазон измерения 0…0,3 бар. У Вас есть выбор между диапазоном 1 (= 0 - 0,04…0,4 бар) и диапазоном 2 (= 0 - 0,12…1,2 бар). В данном случае правильным является выбор диапазона 2, так как при прочих равных характеристиках он обладает большей устойчивостью к перегрузкам по давлению (7,5 бар против 4,5 у диапазона 1). Правильный выбор диапазона позволяет значительно увеличить срок службы датчиков.
Информация для заказа интеллектуальных датчиков давления Klay
2000-SAN- | - | - | - | - | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Исполнение | ||||||||||
Стандартное | ||||||||||
Кабельное с выносной чувствительной частью | Cable | |||||||||
Диапазон измерений (настраиваемый) / Макс. перегрузка по давлению | ||||||||||
0 - 0,004…0,04 МПа (0 - 0,04…0,4 бар) / 0,45 МПа (4,5 бар) | 1 | |||||||||
0 - 0,012…0,12 МПа (0 – 0,12…1,2 бар) / 0,75 МПа (7,5 бар) | 2 | |||||||||
0 - 0,1…1 МПа (0 - 1…10 бар) / 2,1 МПа (21 бар) | 3 | |||||||||
0 - 0,5…3 МПа (0 - 5…30 бар) / 7 МПа (70 бар) | 4 | |||||||||
0 - 2…10 МПа (0 - 20…100 бар) / 14 МПа (140 бар) | 5 | |||||||||
Технологические присоединения | ||||||||||
Молочная гайка DIN 11851, Ду25 | M25 | |||||||||
Молочная гайка DIN 11851, Ду40 | M40 | |||||||||
Молочная гайка DIN 11851, Ду50 | M50 | |||||||||
Базовое соединение с резьбой М56×1,25 под приварной адаптер / съемные фланцы | W | |||||||||
Хомутное соединение Tri-clamp 1 1/2" | L1,5" | |||||||||
Хомутное соединение Tri-clamp 1 2" | L2" | |||||||||
Съемный фланец (указать размер) | F(..) | |||||||||
Несъемный фланец (указать размер) | Fw(..) | |||||||||
Соединение E+H "Flush" | X1 | |||||||||
Соединение 1 1/2″ BSP | X3 | |||||||||
Соединение Varivent | X4 | |||||||||
Соединение IDF-гайка 2" | X83 | |||||||||
Соединение 1" конусное (уплотнение металл по металлу | X84 | |||||||||
Возможны исполнения с другими типами присоединения | * | |||||||||
Дополнительные опции 1 (необязательно) | ||||||||||
Измерение вакуумного диапазона | V | |||||||||
Взрывозащита: искробезопасное исполнение 0Ex ia IIC T4 Ga X | EX | |||||||||
Прозрачная крышка для дисплея (установлена на датчик) | I | |||||||||
HART-протокол | H | |||||||||
Протокол Profibus-PA (недоступен выходной сигнал 4…20 мА) | P | |||||||||
Для работы при повышенных температурах (указать температуру) | HT | |||||||||
Дополнительные опции 2 (необязательно) | ||||||||||
Исполнение в соответствии с требованиями российского ГОСТ | G0 | |||||||||
Кабельный ввод М 20×1,5 | G2 | |||||||||
Атмосферная трубка (указать длину), класс защиты IP68 | G6 | |||||||||
Специальное масло и мембрана для вакуумных применений | G26 - G47 | |||||||||
Искробезопасное исполнение c дополнительной защитой по пыли 0Ex ia IIIC T100 °C Da X | G100 |
* - Необходимо указать тип присоединения и предоставить чертежи. В этом случае возможно изготовление датчика с любым требуемым присоединением.
Пример: 2000-SAN-2-W-H-Ex-G0
Готовые решения на основе интеллектуальных датчиков давления и уровня KLAY 2000-SAN
LevelMaster: шкаф управления для контроля уровня в емкостях
- Расчет объема по геометрическим размерам емкости или тарировочной таблице
- Расчет уровня, объема или массы в емкостях с противодавлением
- Поддержание температуры и управление мешалками в емкостях
- Удаленный доступ по протоколу VNC
