Однофазное твердотельное реле ESS1-UA

Логотип серии ESS1-UA
Компактный размер Компактный размер
Плавное регулирование Плавное регулирование
Продолжительный ресурс эксплуатации Продолжительный ресурс эксплуатации
Отсутствие искр и шума контактов при коммутации Отсутствие искр и шума контактов при коммутации
Высокая скорость срабатывания Высокая скорость срабатывания
Наименование Цена с НДС
ESS1-UA-010 S Однофазное твердотельное реле (управление 0-10 VDC, выход ток до 10А, напряжение 10-220 VAC)
Загрузка…
ESS1-UA-025 S Однофазное твердотельное реле (управление 0-10 VDC, выход ток до 25А, напряжение 10-220 VAC)
Загрузка…
ESS1-UA-040 S Однофазное твердотельное реле (управление 0-10 VDC, выход ток до 40А, напряжение 10-220 VAC)
Загрузка…

Описание однофазных твердотельных реле ELHART модели ESS1-UA

Модель ESS1-UA твердотельных реле ELHART применяется для плавной коммутации резистивной нагрузки: ламп накаливания, ТЭНов, электромагнитных клапанов, двигателей и других исполнительных механизмов и электроприборов.

Модель ESS1-UA дает возможность регулировать мощность коммутируемой нагрузки c помощью аналогового сигнала =0…5/10 В.

Для регулирования мощности переменного тока, в линейке ELHART представлены также твердотельные реле ESS1-PA и ESS1-LA.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».

Особенности однофазных твердотельных реле ELHART модели ESS1-UA

Типы нагрузки SSR серии ESS1-UA
Типы нагрузки ТТР серии ESS1-UA

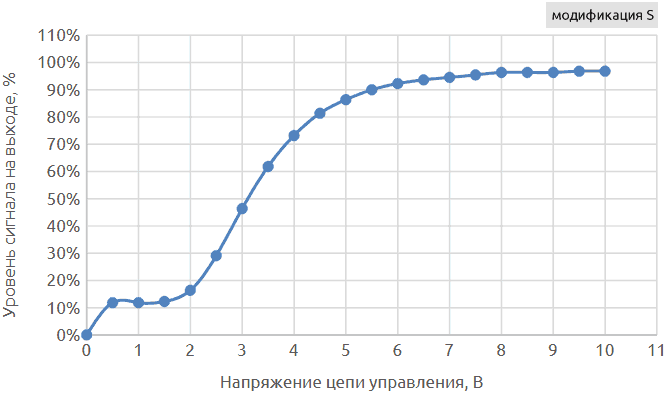

Модель ESS1-UA регулирует нагрузку плавно, пропорционально унифицированному аналоговому сигналу 0…5/10 В. Так, можно уменьшать или увеличивать мощность ТЭНа или яркость свечения лампы.

Для того, чтобы иметь возможность непрерывно регулировать напряжение коммутируемой цепи, твердотельные реле ESS1-UA используют фазовый способ коммутации, что имеет следствием создание помех, не свойственных твердотельным реле с коммутацией при переходе кривой напряжения через точку нуля.

Выдерживает скачок коммутируемого напряжения до ~600 В.


Монтаж твердотельного реле

Монтаж однофазного твердотельного реле на радиатор
Быстрый монтаж ТТР на радиатор
Внимание! Ребра радиатора должны располагаться параллельно потоку воздуха
Подключение однофазного твердотельного реле
Удобное и простое подключение ТТР к цепи

Технические характеристики однофазных реле ELHART модели ESS1-UA

Параметр Значение
Количество коммутируемых фаз 1
Управляющий сигнал 0…5/10 В
Коммутируемое напряжение ~10…220 В
Коммутируемые токи 10, 25, 40 А
Напряжение включения -
Напряжение выключения -
Максимальное пиковое напряжение ~600 В
Падение напряжения в коммутируемой цепи < ~20 В
Время переключения -
Ток утечки в коммутируемой цепи ≤ 10 мА
Электрическая прочность изоляции ≥ ~2500 В
Сопротивление изоляции 500 МОм (при напряжении =500 В)
Температура окружающей среды -30…80 °C
Способ коммутации фазовый способ коммутации
Индикация наличия управляющего сигнала светодиод
Момент затяжки 1,2 Н·м (винт M4)
2 Н·м (винт M5)
Габаритные размеры, ШхВхГ 45х60х27,5 мм
Характеристики ESS1-UA-040
Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,12
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 50
Характеристика подходящих плавких предохранителей, А²·с 840
Максимально допустимая перегрузка по току в течении 10 мс, A 410
Сопротивление входной цепи ТТР, кΩ ≥ 4

Схема подключения однофазных твердотельных реле ELHART модели ESS1-UA

Схема подключения ESS1-UA
Схема подключения ESS1-UA
  • Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
  • Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
  • Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
  • В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
  • Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
  • Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
  • При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
  • Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.

Габаритные размеры однофазных твердотельных реле ELHART модели ESS1-UA

Габаритные размеры ESS1-UA
Габаритные размеры однофазных ТТР ELHART модели ESS1-UA, мм

Вопросы и ответы (FAQ)

1. Как посчитать ток в трехфазной сети, если известна только мощность нагрузки?

Формула расчета тока в трехфазной сети:

= P 1,73 cos φ Iл = {P} over {1,73 cdot Uл cdot cos φ}

где:
    — линейный ток в Амперах;
   Р — мощность в Ваттах;
   1,73 — квадратный корень из 3;
    — линейное напряжение (напряжение между фазами);
   cos φ — коэффициент мощности, определяется как отношение активной мощности к полной и обычно указывается в документации на прибор. Для активной нагрузки (ТЭНы, лампы накаливания и т.д.) cos φ близок к 1.

Соединение по схеме «треугольник»,
Соединение по схеме «треугольник»
Соединение по схеме «звезда»,
Соединение по схеме «звезда»

где:
   Uac, Uab, Ubc — линейные напряжения;
   Uan, Ubn, Ucn — фазные напряжения;
   Ia, Ib, Ic — линейные токи;
    — фазные токи.

2. Как посчитать тепловою мощность, выделяемую твердотельным реле при работе?

Формула расчета выглядит следующим образом:

= Uп I Pт = Uп cdot I

где:
    — выделяемая тепловая мощность, Вт;
   Uп — падение напряжения на ТТР, В;
   I — ток, протекающий через ТТР, А.

Пример расчета: реле ESS1-DA-40 коммутирует нагрузку которая потребляет 20 А, падение напряжения Uп для реле данной серии составляет не более 1,6 В (паспортный параметр). Выделяемая тепловая мощность составит:

= 1,6 20 ( В А ) = 32 Вт Pт = 1,6 cdot 20 (В cdot А) = 32 Вт
3. Что такое ток утечки ТТР и почему он возникает?

Ток утечки — это ток, который протекает в цепи нагрузки даже если на ТТР не подано управляющее напряжение. Возникает из-за наличия внутри ТТР RC-цепочки, подключенной параллельно выходным клеммам реле. Эта цепь состоит из последовательно подключенных резистора и конденсатора и служит для защиты ТТР от импульсных перенапряжений.

4. Можно ли соединять твердотельные реле параллельно?

Выходы твердотельных реле соединять параллельно можно только с целью резервирования — при выходе одного ТТР из строя включается второе. Но параллельное соединение с целью увеличения общего тока нагрузки не допускается! Это показано на рисунках ниже.

Неправильное соединение,
Неправильное соединение
Правильное соединение,
Правильное соединение
5. Можно ли использовать реле серии реле UA для коммутации постоянного тока?

Нет, нельзя.

Серия UA предназначена только для коммутации переменного тока. При работе на постоянном токе нагрузка останется включенной даже после снятия управляющего сигнала. Это происходит потому что в качестве силовых ключей для ТТР, рассчитанных на управление нагрузкой переменного тока используются симисторы, которые закрываются в момент перехода напряжения через ноль, а у постоянного тока такого перехода никогда не возникнет.

Для управления нагрузкой постоянного тока необходимо использовать реле серии DD.

Информация для заказа однофазных твердотельных реле ELHART модели ESS1-UA

ESS1-UA- S
Максимальный ток
коммутируемого напряжения
40 А 040

Пример: ESS1-UA-040 S


Рекомендации по подбору ТТР

Номинальный
ток ТТР*, А
Допустимое рабочее
значение тока
резистивной нагрузки, А
Допустимое рабочее
значение тока
индуктивной нагрузки, А
040 ≤ 28,5 ≤ 4

*При подборе ТТР убедитесь, что пиковые значения тока вашей нагрузки не превышают номинальный ток реле.

Допустимые рабочие значения тока в таблице выше учитывают общие случаи возможных скачков тока.
Выбирая ТТР, используйте конкретные параметры вашей задачи.
