Однофазное силовое твердотельное реле ESH1-DA
Низкий уровень электромагнитных помех
Большой ток до 400 А
Продолжительный ресурс эксплуатации
Отсутствие искр и шума контактов при коммутации
Высокая скорость срабатывания
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| ПС: ESH1 - однофазное ТТР ELHART для высоких токов | Паспорт | |
| Твердотельные реле ELHART | Каталог | |
| Библиотека EPLAN для приборов и датчиков ELHART (v2.9) | Библиотека E-PLAN | zip |
| 3D модели. ТТР ELHART (PDF) | CAD библиотека | zip |
| 3D модели. ТТР ELHART (STEP) | CAD библиотека | zip |
| 3D модели. ТТР ELHART (КОМПАС) | CAD библиотека | zip |
| Сертификат соответствия ТР ТС 004, ТР ТС 020 - Реле твердотельные ESS, ESH | Сертификат соответствия | |
| Информационное письмо - ТТР | Письмо |
| Наименование | Цена с НДС |
|---|---|
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… |
Описание однофазных твердотельных реле ELHART модели ESH1-DA
ТТР ESH1-DA коммутирует переменный ток до 400 А с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.
Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.
Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».
Особенности однофазных твердотельных реле ELHART модели ESH1-DA
Модель ESH1-DA предназначена для коммутации переменного напряжения с высокой силой тока с помощью сигнала постоянного напряжения. Модели ESH1-DA могут работать в диапазоне токов от 60 А до 400 А.
Работа с высокими токами вызывает дополнительный нагрев твердотельного реле, поэтому модели ESH1-DA имеют корпус, изготовленный из специального термостойкого материала, а также увеличенную площадь теплоотводящего основания, изготовленного из меди. Площадь основания зависит от силы тока нагрузки, на который рассчитан ТТР.
Так:
- модели, рассчитанные на силу тока нагрузки 100, 120 и 150 А, имеют площадь основания около 2000 мм²,
- модели, рассчитанные на силу тока нагрузки 200 и 300 А, имеют площадь основания около 2700 мм²,
- модели, рассчитанные на силу тока нагрузки 400 А имеют площадь основания около 3200 мм².
Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.
Кроме того, модель ESH1-DA переносит скачок напряжения до ~1100 В.
Удобство монтажа
Каждое ТТР серии ESH1 комплектуется проводами с уже обжатыми наконечниками для быстрого подключения управляющего сигнала:
ТТР серии ESH1 на токи от 60 до 150 А имеют два провода с лопатообразными наконечниками типа «мама» для быстрого подключения к вилочным контактам ТТР с одной стороны, и с О-образными наконечниками — с другой.
ТТР серии ESH1 на токи от 200 до 400 А имеют два провода, собранными в одну двухконтактную клемму типа «мама» для быстрого подключения к гнезду с двумя вилочными клеммами ТТР с одной стороны, и с О-образными наконечниками — с другой.
Технические характеристики однофазных реле ELHART модели ESH1-DA
| Параметр | Значение |
|---|---|
| Количество коммутируемых фаз | 1 |
| Управляющий сигнал | =3…32 В |

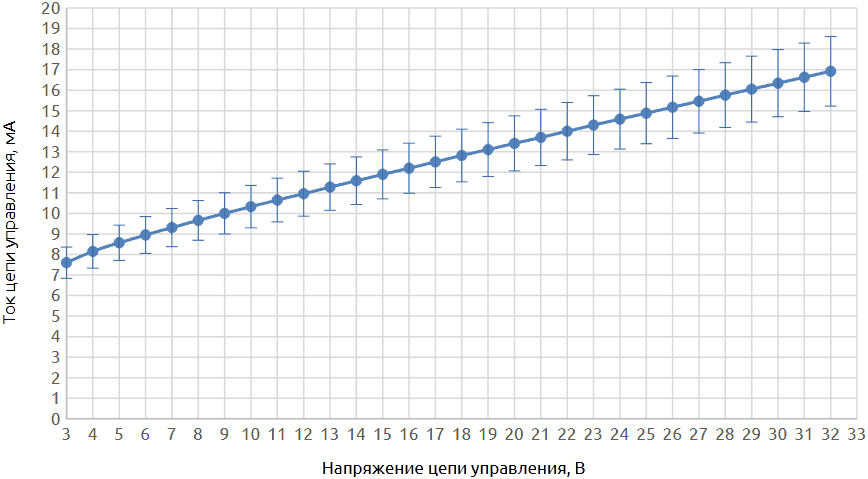

| Ток цепи управления | 6…35 мА |
| Коммутируемое напряжение | ~40…440 В |
| Коммутируемые токи | 100, 120, 150, 200, 300, 400 А |
| Напряжение включения | =3 В |
| Напряжение выключения | =1 В |
| Максимальное пиковое напряжение | ~1100 В |
| Падение напряжения в коммутируемой цепи | < ~1,6 В |
| Время переключения | ≤ 10 мc |
| Ток утечки в коммутируемой цепи | ≤ 10 мА |
| Электрическая прочность изоляции | ≥ ~2500 В |
| Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
| Температура окружающей среды | -30…80 °C |
| Способ коммутации | при переходе напряжения через ноль |
| Индикация наличия управляющего сигнала | светодиод |
| Момент затяжки | 2,5 Н·м (винт M6) 6 Н·м (винт M8) |
| Габаритные размеры, ШхВхГ | 94х37х25,4 мм - 100, 120, 150 А 94х43х34 мм - 200, 300 А 96х43х39 мм - 400 А |
| Характеристики | Модельный ряд ESH1-DA-xxx | |||||
|---|---|---|---|---|---|---|
| 100 | 120 | 150 | 200 | 300 | 400 | |
| Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А | 1,11 | 1,09 | 1,08 | 1,05 | 1,00 | 0,95 |
| Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс | 100 | 100 | 100 | 100 | 100 | 100 |
| Характеристика подходящих плавких предохранителей, А²·с | 7200 | 9800 | 12800 | 26500 | 46000 | 80000 |
| Максимально допустимая перегрузка по току в течении 10 мс, A | 1800 | 2000 | 2600 | 3000 | 3600 | 4100 |
| Сопротивление входной цепи ТТР, кΩ | > 1,1 | > 1,1 | > 1,1 | > 1,1 | > 1,1 | > 1,1 |
Схема подключения однофазных твердотельных реле ELHART модели ESH1-DA
- Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
- Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
- Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
- В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
- Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
- Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
- При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
- Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.
Габаритные размеры однофазных твердотельных реле ELHART модели ESH1-DA
Вопросы и ответы (FAQ)
Формула расчета тока в трехфазной сети:
где:
Iл — линейный ток в Амперах;
Р — мощность в Ваттах;
1,73 — квадратный корень из 3;
Uл — линейное напряжение (напряжение между фазами);
cos φ — коэффициент мощности, определяется как отношение активной мощности к полной и обычно указывается в документации на прибор. Для активной нагрузки (ТЭНы, лампы накаливания и т.д.) cos φ близок к 1.
,
,
где:
Uac, Uab, Ubc — линейные напряжения;
Uan, Ubn, Ucn — фазные напряжения;
Ia, Ib, Ic — линейные токи;
Iф — фазные токи.
Формула расчета выглядит следующим образом:
где:
Pт — выделяемая тепловая мощность, Вт;
Uп — падение напряжения на ТТР, В;
I — ток, протекающий через ТТР, А.
Пример расчета: реле ESS1-DA-40 коммутирует нагрузку которая потребляет 20 А, падение напряжения Uп для реле данной серии составляет не более 1,6 В (паспортный параметр). Выделяемая тепловая мощность составит:
Ток утечки — это ток, который протекает в цепи нагрузки даже если на ТТР не подано управляющее напряжение. Возникает из-за наличия внутри ТТР RC-цепочки, подключенной параллельно выходным клеммам реле. Эта цепь состоит из последовательно подключенных резистора и конденсатора и служит для защиты ТТР от импульсных перенапряжений.
Выходы твердотельных реле соединять параллельно можно только с целью резервирования — при выходе одного ТТР из строя включается второе. Но параллельное соединение с целью увеличения общего тока нагрузки не допускается! Это показано на рисунках ниже.
,
,
Нет, нельзя.
Серия DA предназначена только для коммутации переменного тока. При работе на постоянном токе нагрузка останется включенной даже после снятия управляющего сигнала. Это происходит потому что в качестве силовых ключей для ТТР, рассчитанных на управление нагрузкой переменного тока используются симисторы, которые закрываются в момент перехода напряжения через ноль, а у постоянного тока такого перехода никогда не возникнет.
Для управления нагрузкой постоянного тока необходимо использовать реле серии DD.
Информация для заказа однофазных твердотельных реле ELHART модели ESH1-DA
| ESH1-DA- | |
|---|---|
| Максимальный ток коммутируемого напряжения |
|
| 100 А | 100 |
| 120 А | 120 |
| 150 А | 150 |
| 200 А | 200 |
| 300 А | 300 |
| 400 А | 400 |
Пример: ESH1-DA-200
Рекомендации по подбору ТТР
| Номинальный ток ТТР*, А |
Допустимое рабочее значение тока резистивной нагрузки, А |
Допустимое рабочее значение тока индуктивной нагрузки, А |
|---|---|---|
| 100 | ≤ 71 | ≤ 10 |
| 120 | ≤ 85,5 | ≤ 12 |
| 150 | ≤ 107 | ≤ 15 |
| 200 | ≤ 142,5 | ≤ 20 |
| 300 | ≤ 214 | ≤ 30 |
| 400 | ≤ 285,5 | ≤ 40 |
*При подборе ТТР убедитесь, что пиковые значения тока вашей нагрузки не превышают номинальный ток реле.
Допустимые рабочие значения тока в таблице выше учитывают общие случаи возможных скачков тока.
Выбирая ТТР, используйте конкретные параметры вашей задачи.
