Сенсорная резистивная панель оператора ELHART ELP
Документация и ПО
Наименование | Тип документа | Тип файла |
---|---|---|
ELHART HMI Soft (2.8.11631.0) | Программное обеспечение | zip |
ELHART HMI Soft (2.8.11631.0-ForXP) | Программное обеспечение | zip |
ELHART HMI Soft (v2.5.10739.0) | Программное обеспечение | zip |
ELHART HMI Soft (v2.5.10739.0-ForXP) | Программное обеспечение | zip |
Паспорт. Панели оператора ELP, ECP | Паспорт | |
Паспорт. Панели оператора ELP-xxL | Паспорт | |
Руководство по эксплуатации. Панели оператора ExP (V3) | Руководство по эксплуатации | |
Панели оператора ELHART | Каталог | |
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) | Библиотека E-PLAN | zip |
3D-модели ExP | CAD библиотека | zip |
Декларация о соответствии ТР ТС 020, ТР ЕАЭС 037 - Панели оператора серий ЕСР, ELP | Декларации о соответствии (ТС и ЕАЭС) |
Наименование | Цена с НДС |
---|---|
ELP-04 Панель оператора 4.3", 480х272, TFT, 16млн.цв., 16х9, USB Host, USB Device, COM1(RS232/RS485/RS422), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, 0..50C, питание =9..28В
|
Загрузка… |
ELP-04L Панель оператора 4.3", 800х480, TFT, 65тыс.цв., 16:9, USB Type-C OTG, COM1(RS232/RS485/RS422), COM3(RS232), Flash 128Mb, RAM 64Mb, IP65, 0..50С, питание =9..28В
|
Загрузка… |
ELP-07 Панель оператора 7", 800х480, TFT, 16млн.цв., 16х9, USB Host, USB Device, COM1(RS232/RS485/RS422), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, 0..50C, питание =9..28В
|
Загрузка… |
ELP-07-E Панель оператора 7", 800х480, TFT, 16млн.цв., 16х9, Ethernet(10/100МБит), USB Host, USB Device, SD Card, COM1/COM2(RS232/RS485/RS422), COM3/COM4(RS232), Flash 128Mb, RAM 128Mb, IP65, 0..50C, питание =9..28В
|
Загрузка… |
ELP-07L Панель оператора 7", 800х480, TFT, 16млн.цв., 16:9, USB Type-C OTG, COM1(RS232/RS485/RS422), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, 0..50С, питание =9..28В
|
Загрузка… |
ELP-07EL Панель оператора 7", 1024х600, TFT, 16млн.цв., 16:9, Ethernet(10/100МБит), USB Type-C OTG, COM1(RS232/RS485/RS422), COM2(RS485), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, 0..50С, питание =9..28В
|
Загрузка… |
ELP-10-EN Панель оператора 10.1", 1024x600, TFT, 16млн.цв., 16х9, Ethernet(10/100МБит), USB Host, USB Device, SD Card, COM1(RS232/RS485/RS422), COM2(RS485), COM3(RS232), Flash 128Mb, RAM 128Mb, IP65, 0..50C, питание =9..28В
|
Загрузка… |
ELP-15-EN Панель оператора 15.6", 1920х1080, TFT, 16млн.цв., 16х9, Ethernet(10/100МБит), USB Host, USB Device, SD Card, COM1(RS232/RS485/RS422), COM2(RS232), COM3(RS485/RS422), Flash 512Mb, RAM 256Mb, IP65, 0..50C, питание =18..28В
|
Загрузка… |
Операторские панели ELHART прекрасно зарекомендовали себя в работе, гибкая линейка моделей позволяет подобрать панель по функционалу, размеру и цене под конкретную задачу.
Графическое оформление, элементы управления и логика работы определяется пользователем в процессе конфигурации при помощи бесплатного программного обеспечения «ELHART HMI Soft».
Особенности сенсорной резистивной панели оператора ELHART ELP
- Режим симуляции панели оператора.
- Библиотека графических примитивов.
- Построение графиков и архивных трендов.
- Простой и понятный интерфейс пользователя.
- Бесплатная среда разработки ELHART HMI Soft.
- Создание анимированных и движущихся компонентов.
- Поддержка большинства промышленных контроллеров с уже готовыми конфигурациями.
- Поддержка макросов позволяет решить некоторые задачи автоматизации без ПЛК средствами самой панели.
- Ведение архивов, хранение рецептов на внешних USB-накопителях. Списки тревог, событий, действий оператора.
- Просмотр файлов в формате *.pdf и графических изображений, просмотр корневого каталога памяти панели и подключенных к ней внешних носителей.
Полезные статьи:
- Подключение ПИД-регулятора ECD2-M к панели оператора ECP-07 по интерфейсу RS-485. Создание графика и ведение архива измеренной величины
- Подключение панели оператора ELHART ECP / ELP к преобразователю частоты EMD-MINI
- Прием и отправка SMS-сообщений с панелей оператора ELHART (пример работы с асинхронным интерфейсом)
- Подключение панели оператора ELHART ELP-04 к ПЛК Delta DVP14SS211R
- Удалённый доступ к панелям оператора ELHART серии ECP при помощи VNC-клиента
- Управление с операторской панели ELHART ECP-07 несколькими ПЛК Pixel (Segnetics)
Технические характеристики сенсорной панели оператора ELHART ELP
Артикул | ELP-04 | ELP-07 | ELP-07-E | ELP-10-EN | ELP-15-EN |
---|---|---|---|---|---|
Диагональный размер экрана | 4,3″ | 7″ | 7″ | 10,1″ | 15,6″ |
Разрешение экрана | 480×272 | 800×480 | 800×480 | 1024×600 | 1920×1080 |
Соотношение сторон | 16:9 | ||||
Тип и подсветка экрана | TFT LCD, резистивный | ||||
Материал корпуса | поликарбонат | сплав алюминия | |||
Степень защиты | IP65 (со стороны лицевой панели) IP20 (с задней стороны) |
||||
Микро-процессор | ARM Cortex A8, 600 МГц | ARM Cortex A8, 1 ГГц | |||
Flash-память | 128 Мб | 256 Мб | |||
SDRAM-память | 128 Мб | 512 Мб | |||
Интерфейсы | RS-232 / RS-485 / RS-422 | ||||
USB-порты | 1×USB Host, 1×USB Device | ||||
Поддержка SD карт памяти | |||||
Ethernet | 10/100 Мбит | ||||
Часы и календарь реального времени | |||||
Рабочая температура | 0…+50 °C | ||||
Относительная влажность | 10…90 % (без образования конденсата) | ||||
Напряжение питания | =9…28 В | =18…28 В | |||
Энергопотребление | 5 Вт | <10 Вт | <18 Вт | ||
Масса нетто | 0,43 кг | 0,9 кг | 0,65 кг | 0,92 кг | 2,25 кг |

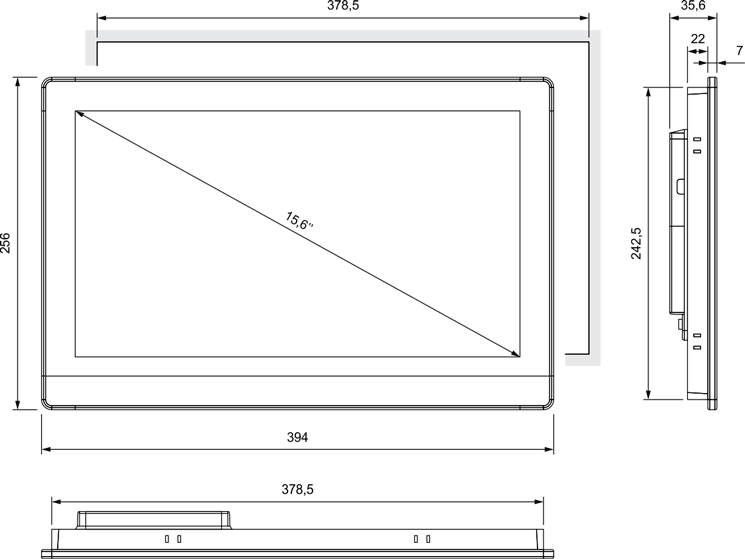

Габаритные размеры операторских панелей ELHART серии ELP
Вопросы и ответы (FAQ)
С настройками по умолчанию подсветка экрана выключается через 10 минут бездействия.
Изменить время отключения подсветки или совсем выключить эту функцию можно в общих настройках системы: Настройки → Настройки системы → Общие настройки, раздел Подсветка и заставка.
Скорректировать значение часов реального времени можно двумя способами:
- Выбрать на панели инструментов Инструменты → Загрузить. В открывшемся окне Tools. установить галочку Synchronise PC system to HMI. Тогда при загрузке проекта в панель часы реального времени примут значение текущего системного времени на компьютере.
- Если необходимо установить значение часов реального времени без загрузки проекта или время, отличное от системного времени ПК, то сделать это можно в том же окне Tools, перейдя во вкладку System → Adjust clock.
Да, такая возможность есть если в ELHART HMI Soft были включены следующие настройки: Выгрузка и Декомпиляция. Находятся данные пункты в пункте Настройки → Настройки системы → Общие настройки, раздел Защита проекта.
По умолчанию эти функции отключены и если проект был загружен с настройками по умолчанию то выгрузить проект из панели не получится.
Сменить модель панели можно через меню Настройки → Настройки HMI → Сменить тип HMI.
В открывшемся окне в верхнем правом углу в пункте Целевая модель HMI выбрать нужную модель панели и нажать кнопку Заменить.
В проекте панели используется взаимодействие с внешним USB-накопителем который не подключен либо неисправен.
На выключенной панели оператора нажать на экран в любом месте и подать питание, удерживать до загрузки панели. После загрузки появится экран, через которое можно перейти в системное меню.
Перейти в меню Настройки → Настройки системы → Сбор данных:
В открывшемся окне необходимо указать регистр, из которого будут сохраняться данные (в данном примере используется системный регистр секунд часов реального времени), режим сбора — циклический или активируемый по условию, в разделе Запись данных установить USB1 и задать названия файла. Затем перейти во вкладку Настройки канала и добавить канал опроса:
В результате на USB-накопителе появится файл с заданным названием в папке database.
LB — битовый регистр общего назначения, энергозависимый — при отключении питания не сохраняет своего значения.
SRB — системный битовый регистр, используется для взаимодействия с системой HMI. С помощью таких регистров можно, например, включать или выключать подсветку (SRB5), управлять встроенным динамиком (SRB10010), подать команду на перезагрузку панели оператора (SRB3) и т. д.
LW — регистр общего назначения 16 бит, энергозависимый — при отключении питания не сохраняет своего значения.
RW — регистр общего назначения 16 бит, энергонезависимый — при отключении питания сохраняет свое значение.
SRW — системный регистр 16 бит, используется для взаимодействия с системой HMI. С их помощью можно, например, задавать системное время (SRW0-SRW7), управлять уровнем яркости подсветки (SRW10052), узнать текущий используемый объем оперативной памяти (SRW80) и т.д.
0x — Тип адреса предназначен для работы с регистрами Discrete Output Coils (дискретный выход), размер — 1 бит, поддерживается чтение и запись. Используются следующие функции Modbus: 05 для записи одного регистра, 01 для чтения, 15 для записи сразу нескольких регистров.
1x — Тип адреса предназначен для работы с регистрами Discrete Input Contacts (дискретный вход), размер — 1 бит, поддерживается только чтение функцией 02.
3x — Тип адреса предназначен для работы с регистрами Analog Input Registers (аналоговый вход), размер — 16 бит, поддерживается только чтение функцией 04.
4x — Тип адреса предназначен для работы с регистрами Analog Output Holding Registers (регистр хранения), размер — 16 бит, поддерживается чтение и запись. Используются следующие функции Modbus: 03 для чтения, 06 для записи одного регистра, 16 для записи сразу нескольких регистров.
Иногда в уже созданном проекте возникает необходимость изменить COM-порт для связи с внешними устройствами. Если элементов, использующих обмен с внешними устройствами в проекте не много, то можно вручную в настройках у каждого элемента поменять интерфейс связи. Но если элементов много, то вручную проделывать такую операцию довольно трудоемко.
В ELHART HMI Soft есть удобный инструмент для подобной задачи — «перестановка последовательных портов», который находится в меню проекта Связь → Местные подключения:
На рисунке выше устройству Device2 соответствует порт COM2. Перемещая позиции портов в списке справа можно задать соответствие любому из доступный портов. После смены номера порта он также изменится для всех элементов в проекте которые используют данный интерфейс связи.
Нужно установить системный битовый регистр SRB12 в состояние 1.
Необходимо обновить HMI Soft до последней актуальной версии Справка → Проверить наличие обновлений.
Затем обновить внутренне ПО панели оператора Инструменты → Загрузить.
В открывшемся окне перейти на вкладку System → Jump to Boot mode и поочередно нажать Update Kernel и Update rootfs.
Да, можно.
Для этого нужно использовать функцию Синхронная передача данных в фоновом окне — фоновое окно активно всегда и, соответственно, Синхронная передача данных так же будет работать всегда.
Предупреждение возникает из-за того, что значения допустимого нижнего и верхнего предела изменяются не сразу при изменении количества разрядов до и после точки а только после нажатия кнопки ОК.
Нужно установить необходимое количество разрядов до и после точки и нажать кнопку ОК. При следующем открытии данной вкладки пределы изменятся и предупреждения возникать не будет:
В обновленной версии панели оператора ELP-04L отсутствует разъем USB-A, поэтому для подключения к HMI USB-устройств необходимо использовать OTG-кабель Type C — USB-A.
Поддержка обновленных панелей оператора добавлена в последних версиях ELHART HMI Soft, если данные модели отсутствуют, то необходимо обновить программное обеспечение.
Информация для заказа сенсорных панелей оператора ELHART серии ELP
ELP- | - | ||
---|---|---|---|
Диагональный размер экрана | |||
4.3″ (разрешение 480×272 пикселов) | 04 | ||
7″ (разрешение 800×480 пикселов) | 07 | ||
10″ (разрешение 1024×600 пикселов) | 10 | ||
15″ (разрешение 1920×1080 пикселов) | 15 | ||
Дополнительные опции | |||
Нет | - | ||
Ethernet + SD | E(EN) |
Пример: ELP-07
