CLS.H01: Стержневые кондуктометрические датчики уровня

Наименование Цена с НДС
CLS.Sep-D4-4 Разделитель 4-х стержней (d=4 мм, материал PTFE)
Загрузка…
CLS.Sep-D4-3 Разделитель 3-х стержней (d=4 мм, материал PTFE)
Загрузка…
CLS.Sep-D4-2 Разделитель 2-х стержней (d=4 мм, материал PTFE)
Загрузка…
CLS.Ext-D4 Соединитель стержней (L=20 мм, d=6 мм, внутренняя резьба М4, нерж.сталь AISI304)
Загрузка…
CLS.Rod-D4-L500 Стержень контроля уровня (L=500 мм, d=4 мм, наружная резьба М4, нерж.сталь AISI304)
Загрузка…
CLS.H01-4-М27 Кондуктометрический датчик уровня 4-х стержневой (наружная резьба М27х1,5, резьба стержней М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-4-G34 Кондуктометрический датчик уровня 4-х стержневой (наружная резьба G3/4", резьба стержней М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-3-М27 Кондуктометрический датчик уровня 3-х стержневой (наружная резьба М27х1,5, резьба стержней М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-3-G34 Кондуктометрический датчик уровня 3-х стержневой (наружная резьба G3/4", резьба стержней М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-2-М27 Кондуктометрический датчик уровня 2-х стержневой (наружная резьба М27х1,5, резьба стержней М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-2-G34 Кондуктометрический датчик уровня 2-х стержневой (наружная резьба G3/4", резьба стержней М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-1-М20 Кондуктометрический датчик уровня (наружная резьба М20х1,5, резьба стержня М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-1-G12 Кондуктометрический датчик уровня (наружная резьба G1/2", резьба стержня М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…
CLS.H01-1-G38 Кондуктометрический датчик уровня (наружная резьба G3/8", резьба стержня М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Загрузка…

Описание стрежневых кондуктометрических датчиков ELHART CLS.H01

Приборы контроля уровня ELHART серии ELV1, ELV3 и ELV-POOL измеряют уровень жидкости кондуктометрическим способом. В зависимости от задачи, как правило, применяются стержневые или подвесные кондуктометрические датчики, отличающиеся внешним видом, условиями применения и способом монтажа.


Стержневые кондуктометрические датчики серии CLS.H01 предназначены для контроля уровня электропроводящих жидких сред в трубопроводах и в резервуарах под давлением и без. Для упрощения монтажа по месту, датчики изготавливаются с возможностью одновременной установки одного, двух, трех или четырех стержней. Максимальное количество подключаемых к датчику стержней определяется в коде заказа. Для удобства монтажа сигнальных проводников, датчики оснащены коммутационной головкой по DIN 43650.


Стержни CLS.Rod являются неотъемлемой частью датчиков CLS.H01. Они изготавливаются из нержавеющей стали AISI 304 длиной 0,5 метра. С обоих сторон стержни имеют внешнюю резьбу М4, что позволяет соединять их друг с другом соединителями CLS.Ext и увеличивать глубину погружения. Соединители так же изготавливаемые из нержавеющей стали AISI 304.


При значительном удлинении стержней на двух, трех и четырехстержневых датчиках есть вероятность непреднамеренного соединения (нахлеста) стержней под действием внешних факторов, что может послужить формированию ложных сигналов на приборы контроля уровня. Для исключения этой ситуации на стержни необходимо устанавливать разделители стержней CLS.Sep.

Состав аксессуаров CLS

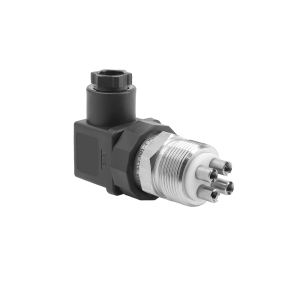

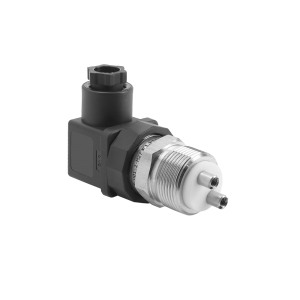

Внешний вид стержневых кондуктометрических датчиков CLS.H01 и аксессуаров для них

Технические характеристики стержневых датчиков уровня CLS.H01

Параметр Значение
Рабочая температура контролируемой жидкости -20…+120 °С
Рабочая температура окружающего воздуха -20…+80 °С
Относительная влажность окружающего воздуха не более 90%
Рабочее давление до 6 бар
Присоединение к процессу G3/8”, G1/2” или М20х1,5 (одностержневые)
G3/4” или М27х1,5 (двух, трех и четырехстержневые)
Количество подключаемых стержней 1, 2, 3 или 4
Степень защиты IP65
Материал изолятора PTFE (тефлон)
Материал держателя электродов нержавеющая сталь AISI 304
Материал стержней и соединителей стержней нержавеющая сталь AISI 304
Материал разделителей стержней PTFE (тефлон)
Клеммная головка коннектор DIN43650
Средний срок службы не менее 10 лет

Габаритные размеры кондуктометрических датчиков CLS.H01 и аксессуаров

Габаритные размеры одноэлектродного датчика CLS.H01-1
Одноэлектродный датчик
Габаритные размеры двухэлектродного датчика CLS.H01-2
Двухэлектродный датчик
Габаритные размеры трехэлектродного датчика CLS.H01-3
Трехэлектродный датчик
Габаритные размеры четырехэлектродного датчика CLS.H01-4
Четырехэлектродный датчик
Габаритные размеры стержневого датчика CLS.H01, мм

Габаритные размеры стержня CLS.Rod
Габаритные размеры стержня CLS.Rod, мм

Габаритные размеры соединителя стержней CLS.Ext
Габаритные размеры соединителя стержней CLS.Ext, мм

Габаритные размеры разделителя для 2х стержней
Разделитель двух стержней
Габаритные размеры разделителя для 3х стержней
Разделитель трех стержней
Габаритные размеры разделителя для 4х стержней
Разделитель четырех стержней
Габаритные размеры разделителя стержней CLS.Sep, мм

Варианты монтажа датчиков уровня ELHART серии CLS.H01

Вариант монтажа CLS.H01-1
Установка одностержневых датчиков в металлический резервуар для контроля верхнего, среднего и нижнего уровня (горизонтальный монтаж)
Вариант монтажа CLS.H01-2
Установка двухстержневого датчика в пластиковую трубу для контроля наличия жидкости и защиты от «сухого хода» (вертикальный монтаж)

Вариант монтажа CLS.H01-3
Установка трехстержневого датчика в металлический резервуар для контроля верхнего и нижнего уровня (вертикальный монтаж)
Вариант монтажа CLS.H01-4
Установка четырехстержневого датчика в пластиковую емкость (еврокуб) для контроля верхнего, среднего и нижнего уровня (вертикальный монтаж)

Информация для заказа стержневых кондуктометрических датчиков уровня ELHART серии CLS.H01 и аксессуаров для них

Стержневой кондуктометрический датчик CLS.H01
CLS. H 01 - -
Коммутация
Коммутационная головка H
Исполнение
Модификация 1 01
Кол-во стержней
1 стержень 1
2 стерженя 2
3 стерженя 3
4 стерженя 4
Резьба
М20x1,5 (наружняя) M20
М27x1,5 (наружняя) M27
G3/8" (наружняя) G38
G1/2" (наружняя) G12
G3/4" (наружняя) G34

Пример: CLS.H01-1-M20


Стержень контроля уровня CLS.Rod
CLS. Rod - D4 - L500
Тип устройства
Стержень Rod
Диаметр стержня
4 мм D4
Длина стержня
500 мм L500

Пример: CLS.Rod-D4-L500


Соединитель стержня CLS.Ext
CLS. Ext - D4
Тип устройства
Соединитель стержня Ext
Диаметр стержня
4 мм D4

Пример: CLS.Ext-D4


Разделитель стержней CLS.Sep
CLS. Sep - D4 -
Тип устройства
Разделитель стержней Sep
Диаметр стержней
4 мм D4
Кол-во разделяемых стержней
2 стержня 2
3 стержня 3
4 стержня 4

Пример: CLS.Sep-D4-3
