Датчики термосопротивления с подвижным штуцером и разъемом DIN серии TRE.H12
Внесен в ГРСИ и СО РБ № 19763
Рабочий диапазон: -50…+500 °C
Класс точности А, В
Степень защиты
DIN-коннектор
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт: Термопреобразователь сопротивления погружной с подвижным штуцером серии TRE.H12 | Паспорт | |
| Компоненты для автоматизации ELHART (2026 г.) | Каталог | |
| Сертификат утверждения типа СИ (Республика Беларусь). Датчики температуры TRE | Свидетельство об утверждении типа СИ | |
| Сертификат утверждения типа СИ (Республика Казахстан). Датчики температуры TRE | Свидетельство об утверждении типа СИ | |
| Сертификат утверждения типа СИ (Россия). Датчики температуры TRE | Свидетельство об утверждении типа СИ | |
| Отказное письмо. Датчики температуры ELHART TRE.C06, TRE.C24, TRE.C40, TRE.C41, TRE.H12, TRE.V50, TRE.V52, TRE.V60, TCE.C34, TCE.C41 | Письмо |
| Наименование | Цена с НДС |
|---|---|
|

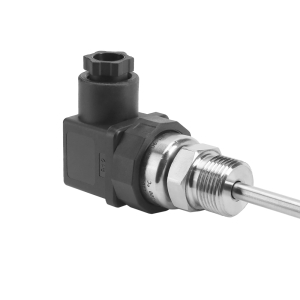

TRE.H12-Pt100-B3-M20-D6-L160 Датчик температуры погружной (Pt100, L=160мм, d=6мм, подвижный штуцер М20х1,5, (-50...+500)С), кабельный разъем по DIN 43650-A
4575
В наличии
Датчик температуры погружной (Pt100, L=160мм, d=6мм, подвижный штуцер М20х1,5, (-50...+500)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
Описание термосопротивления c разъемом DIN серии ТRE.H12
Датчики температуры ELHART серии ТRE.H12 предназначены для измерения температуры жидких, сыпучих и газообразных сред неагрессивных к материалам датчика. Они оснащаются платиновыми чувствительными элементами Pt100/Pt1000 классов А или В по ГОСТ 6651, с верхним пределом измерения до +300 °С (класс А) или +500 °С (класс В).
Быстросъемный разъем DIN 43650 обеспечивает удобство подключения. Подвижный штуцер с резьбой М20×1,5 или G1/2″ дает свободу ориентации кабельного ввода. Удлиненная монтажная часть (120 мм от упора до головки) позволяет использовать датчики при высоких температурах и монтировать их через утеплитель.
Подключение к технологическому процессу возможно как через защитную гильзу PA.10, так и напрямую — с помощью приварных бобышек с упором типа WA.02 или аналогичных.
TRE.H12 могут применяться в системах отопления, термокамерах, хлебопекарных печах и другом промышленном оборудовании.
Технические характеристики термосопротивления c разъемом DIN серии ТRE.H12
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ)* (определяется модификацией) |
Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) |
| Диапазон измерения температуры | -30…+300 °C (класс А) -50…+500 °C (класс В) |
| Максимальная температура окружающего воздуха | +100 °С |
| Класс допуска* (определяется модификацией) |
Класс A: ±(0,15+0,002 ·|t|***) °C Класс В: ±(0,30+0,005 ·|t|***) °C |
| Время термической реакции (63,2%)* | не более 30 сек |
| Минимальная глубина погружения | 60 мм |
| Рабочее давление | не более 2,5 МПа |
| Электрическое сопротивление изоляции при температуре (25±10) °С* |
не менее 100 МОм |
| Измерительный ток* | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Сечение проводов | не более 1,5 мм² |
| Степень защиты** | IP65 |
| Присоединение к процессу (определяется модификацией) |
наружная резьба М20х1,5, G1/2″ |
| Материал корпуса погружной части | AISI 321 (12Х18Н10T) |
| Относительная влажность окружающего воздуха | не более 90% |
| Средняя наработка на отказ | не менее 35 тыс часов |
| Средний срок службы | не менее 10 лет |
* согласно ГОСТ 6651.
** согласно ГОСТ 14254.
*** где |t| – модуль значения температуры в °С.

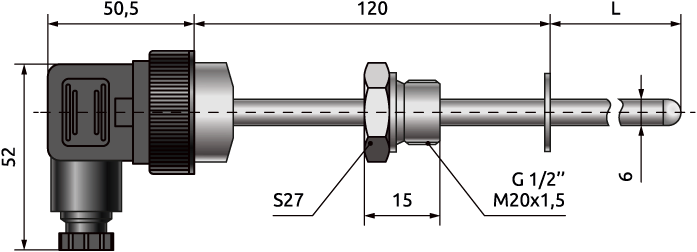

Габаритные размеры термопреобразователя сопротивления с коммутационной головкой TRE.H12
Схема соединения внутренних проводов термосопротивления серии ТRE.H12
Информация для заказа датчика термосопротивления c разъемом DIN серии ТRE.H12
| TRE.H12- | - | - | - | D6 | - | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| НСХ | ||||||||||
| Pt100 | Pt100 | |||||||||
| Pt1000 | Pt1000 | |||||||||
| Класс допуска | ||||||||||
| Класс A | A | |||||||||
| Класс B | B | |||||||||
| Схема соединений внутренних проводов |
||||||||||
| Трехпроводная | 3 | |||||||||
| Четырехпроводная | 4 | |||||||||
| Присоединительная резьба | ||||||||||
| M20x1,5 | M20 | |||||||||
| G1/2″ | G12 | |||||||||
| Диаметр монтажной части | ||||||||||
| 6 мм | D6 | |||||||||
| Длина монтажной части * | ||||||||||
| 60 мм | L60 | |||||||||
| 80 мм | L80 | |||||||||
| 100 мм | L100 | |||||||||
| 120 мм | L120 | |||||||||
| 160 мм | L160 | |||||||||
| 200 мм | L200 | |||||||||
| 250 мм | L250 | |||||||||
| 320 мм | L320 | |||||||||
| 400 мм | L400 | |||||||||
| 500 мм | L500 | |||||||||
| 630 мм | L630 | |||||||||
| 800 мм | L800 | |||||||||
* - Стандартные длины.
Пример: TRE.H12-Pt100-B3-M20-D6-L120
