Шкафы управления одним контуром ИТП (отопление или ГВС)
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт КОНТУР С0 | Паспорт | |
| КОНТУР С0 - Руководство по эксплуатации | Руководство по эксплуатации | |
| Альбом схем - КОНТУР-С0 (1ф) | Мануалы | |
| Альбом схем - КОНТУР-С0 (3ф) | Мануалы | |
| Сертификат соответствия ТР ТС 004, ТР ТС 020 - Низковольтные комплектные устройства ШУ, ШД, ША, ШО, ШС, ШП, ШР, ШРС | Сертификат соответствия |
| Наименование | Цена с НДС |
|---|---|
|
КОНТУР-С0 (1ф) Шкаф управления 1-м контуром ИТП (ОТОП или ГВС: погодозависимое регулирование, клапан Б/М ~220В, 2 насоса ~220В до 1кВт с АВР+сух.ход; ПОДПИТКА:1 клапан ~220В+огр. по времени; пит. ~220В; 300х450х160мм)
|
Загрузка… |
|
КОНТУР-С0 (3ф) Шкаф управления 1-м контуром ИТП (ОТОП или ГВС: погодозависимое регулирование, клапан Б/М ~220В, 2 насоса ~380В до 4кВт с АВР+сух.ход+защиты по напряжению; ПОДПИТКА:1 клапан ~220В+огр. по времени; пит. ~380В; 300х450х160мм)
|
Загрузка… |
Шкафы управления КОНТУР-С0 предназначены для непрерывного автоматического управления одним контуром теплоснабжения.
Данные шкафы являются простым и законченным решением, которое объединяет в себе приборы управления и силовую часть. Применение ШУ КОНТУР-С0 позволяет значительно снизить трудоемкость проектирования и запуска объекта.
Возможные применения:
- Контур отопления с погозависимым регулированием;
- Контур горячего водоснабжения (ГВС) с постоянной уставкой.
Функциональные особенности шкафов управления для ИТП КОНТУР С0
КОНТУР-С0

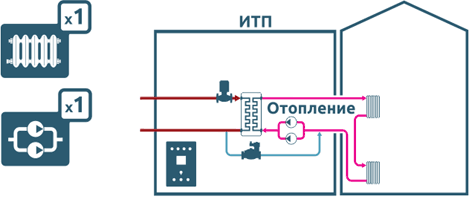

1 контур отопления
КОНТУР-С0
1 контур ГВС
Простое решение для систем с одним контуром теплоснабжения
Шкаф выполнен с использованием 2-х приборов, каждый из которых выполняет свою задачу:
- Регулятор температуры ECV1-L осуществляет регулирование температуры и управление подпиткой.
- Контроллер насосов EPL1 управляет циркуляционными насосами в автоматическом режиме.

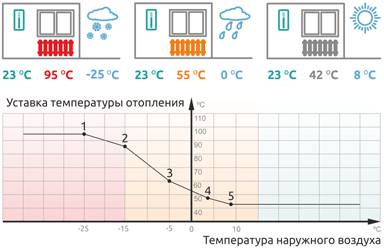

Возможность задания отопительного графика по 5 точкам
Возможность настройки отопительного графика по 2…5 точкам для работы в системе отопления.
Возможность задания постоянной уставки для работы в системе ГВС.

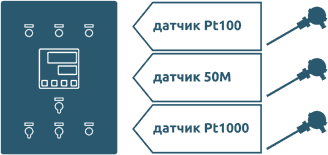

Универсальные входы для датчиков температуры (50М, Pt100, Pt1000 и прочее)
Поддержка наиболее распространенных типов термодатчиков упрощает процесс интеграции шкафа управления при модернизации ИТП.
Функции управления подпиткой
Предусмотрена возможность управления подпиткой в автоматическом режиме.
Функция ограничения времени работы подпитки для контроля прорыва водопровода.
Возможность контроля сухого хода подпитки.
Готовое решение, не требующее дополнительных доработок
Шкафы управления включают не только приборы управления, но и силовую часть: автоматические выключатели и контакторы.
Встроенное питание и электрическая защита для всех исполнительных механизмов.

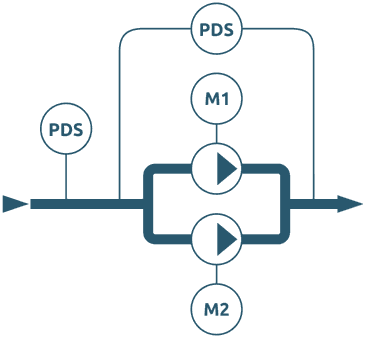

Автоматическое управление группой циркуляционных насосов
Чередование насосов для равномерной наработки.
Защита насосов от «Сухого хода».
Автоматический ввод в работу следующего насоса при аварии текущего.
Удобные органы управления и индикации
На лицевой панели шкафа предусмотрены переключатели для удобного управления насосами в ручном режиме. Предусмотрена кнопка сброса аварии насосов. Световая индикация работающего насоса. Индикация аварий насосов.
Легкий и компактный корпус
Пластиковый корпус является бюджетной заменой металлического. При этом сохраняется класс защиты IP54. Уменьшаются размеры и масса шкафа, что упрощает монтаж на объекте. Масса шкафа КОНТУР-C0 составляет менее 6,2 кг.
Передача сигнала аварии насосов
Предусмотрена возможность вывода дискретного сигнала аварии на внешний сигнализатор или в систему диспетчеризации.
Сравнение функциональных возможностей шкафов КОНТУР-С0 И КОНУТР-С1 Lite
| КОНТУР-С0 | КОНТУР-С1 Lite | |
|---|---|---|
| Общее | ||
| Тип управляющего контроллера | ECV1-L-RR-RS EPL1-D2-R |
Pixel-2511-02-0 |
| Количество контуров (отопление или ГВС) | 1 | 2 |
| Диспетчеризация | только «сухой контакт» аварии насосов |
RS-485, Ethernet (опция) |
| Поддержание температуры | ||
| Поддерживаемые типы датчиков | 50М, Pt100, Pt1000* | Pt1000 |
| Количество точек графика отопления | 2…5 | 2 |
| Контроль температуры воды, возвращаемой в теплосеть | ||
| Управление регулирующим клапаном «Больше/Меньше» | ~220 В |
«сухой контакт» |
| Управление регулирующим клапаном 0…10 В | ||
| Управление циркуляционными насосами | ||
| Количество групп насосов | 1 | 3 |
| Количество насосов в группе | 2 | 1 или 2 |
| Чередование по времени + АВР | ||
| Контроль сухого хода | ||
| Ручной режим управления насосами | переключатели на лицевой панели шкафа |
меню контроллера |
| Управление подпиткой | ||
| Способ управления | 1 клапан/насос | до 2-х насосов |
| Контроль максимального времени работы подпитки | ||
| Контроль сухого хода подпитки | ||
* — Полный список поддерживаемых датчиков смотрите в РЭ на ECV1-L-RR-RS.
Технические характеристики шкафов управления для ИТП КОНТУР C0
| КОНТУР-С0 | 1 фаза | 3 фазы |
|---|---|---|
| Общие сведения | ||
| Номинальное рабочее напряжение питания ШУ | ~220 В, 50 Гц | ~380 В, 50 Гц |
| Максимальный потребляемый ШУ ток | 14,8 А | 19,2 А |
| Габаритные размеры (ШхВхГ) | 300 х 450 х 160 мм | |
| Масса | 5 кг | 6,2 кг |
| Характеристики подключаемого оборудования | ||
| Номинальное рабочее напряжение подключаемых двигателей | ~220 В, 50 Гц | ~380 В, 50 Гц |
| Максимальная электрическая мощность подключаемых двигателей | 1 кВт | 4 кВт |
| Номинальное рабочее напряжение подключаемого регулирующего клапана | ~220 В, 50 Гц | |
| Максимальная электрическая мощность подключаемого регулирующего клапана | 200 Вт | |
| Номинальное рабочее напряжение подключаемого клапана подпитки | ~220 В, 50 Гц | |
| Максимальная электрическая мощность подключаемого клапана подпитки | 220 Вт | |
| Тип выхода сигнализации аварии насосов | «сухой контакт» | |
| Электрические характеристики выхода типа «Сухой контакт» | не более ~220 В, 5 А | |
| Характеристики управляющих сигналов | ||
| Количество аналоговых входов для датчиков температуры | 2 | |
| Тип аналоговых входов для датчиков температуры | Pt100, Pt1000, 50М* | |
| Количество дискретных входов | 4 | |
| Тип дискретных входов | «сухой контакт» | |
| Характеристики кабелей подключения | ||
| Номинальное сечение жил вводного кабеля силовой цепи | 6 мм² | |
| Номинальное сечение жил кабелей управляющих цепей | 2,5 мм² | |
| Номинальное сечение жил кабелей подключения двигателей | 2,5 мм² | |
| Условия эксплуатации | ||
| Класс защиты | IP54 | |
| Рабочая температура окружающей среды | -10…+40 °С (без обмерзания) | |
| Относительная влажность воздуха | не более 90 % (без образования конденсата) | |
| Атмосферное давление | 86…106 кПа | |
* — Полный список поддерживаемых датчиков смотрите в РЭ на ECV1-L-RR-RS.

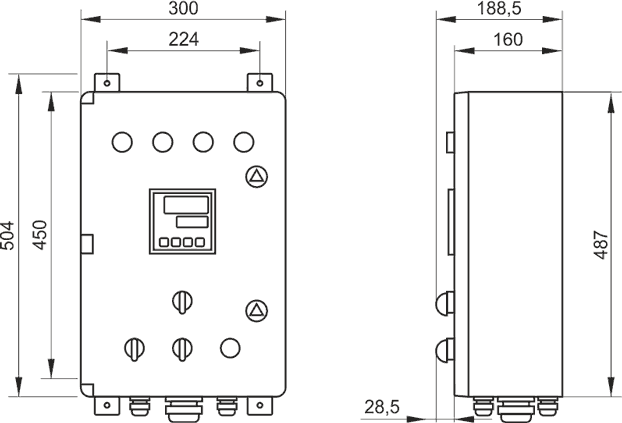

Габаритные размеры шкафов управления КОНТУР C0

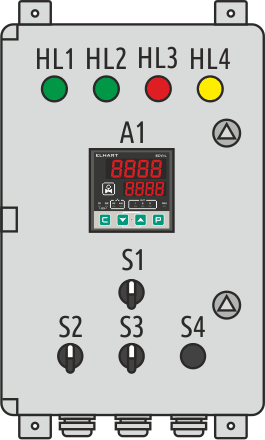

Органы управления ШУ КОНТУР C0
| Обозначение | Название | Описание |
|---|---|---|
| HL1 | Индикатор «Насос №1» |
Включение насоса №1 |
| HL2 | Индикатор «Насос №2» |
Включение насоса №2 |
| HL3 | Индикатор «Авария насосов» |
Авария насоса (насосов) |
| HL4* | Индикатор «Контроль фаз» |
Напряжение в норме |
| A1 | Регулятор ECV1-L |
Верхний экран: текущая температура в контуре Нижний экран: уставка температуры |
| S1 | Переключатель «Авт./Ручн.» |
Центральное положение: режим автоматического управления насосами Правое положение: режим ручного управления насосами |
| S2 | Переключатель «Пуск насос №1» |
Активно только для режима ручного управления насосами Центральное положение: стоп насоса №1 Правое положение: пуск насоса №1 |
| S3 | Переключатель «Пуск насос №2» |
Активно только для режима ручного управления насосами Центральное положение: стоп насоса №2 Правое положение: пуск насоса №2 |
| S4 | Кнопка «Сброс аварии» |
Сброс аварии насосов при нажатии более 5 секунд |
* — только для 3-х фазной модификации.
Обозначение при заказе шкафа управления КОНТУР-С0
| КОНТУР-С0 | ( | ф) | |
|---|---|---|---|
| Модификации | |||
| 2 насоса ~220 В до 1 кВт | 1 | ||
| 2 насоса ~380 В до 4 кВт | 3 | ||
Пример: КОНТУР-С0 (1ф).
