КАСКАД 10: шкаф управления насосом
Документация и ПО
Наименование | Тип документа | Тип файла |
---|---|---|
Паспорт КАСКАД 10 | Паспорт | |
Руководство по эксплуатации КАСКАД 10 | Руководство по эксплуатации | |
КАСКАД 10: Шкафы управления насосом | Каталог | |
Альбом схем - КАСКАД 10-ххх-1-1 до 11 кВт | Альбом схем | |
Альбом схем - КАСКАД 10-ххх-1-1 от 15 кВт | Альбом схем | |
Альбом схем - КАСКАД 10-ххх-1-0 до 11 кВт | Альбом схем | |
Сертификат соответствия ТР ТС 004, ТР ТС 020 - Низковольтные комплектные устройства ШУ, ШД, ША, ШО, ШС, ШП, ШР, ШРС | Сертификат соответствия |
Наименование | Цена с НДС |
---|---|
КАСКАД 10-007-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 0,75 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-022s-1-0 ШУ насосом (Вход 1 фаза ~220В, выход 3 фазы ~220В, мощность 2,2 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-022-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 2,2 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-037-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 3,7 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-055-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 5,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-075-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 7,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-110-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 11 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
|
Загрузка… |
КАСКАД 10-022-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 2,2 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-037-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 3,7 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-055-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 5,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-075-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 7,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-110-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 11 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-185-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 18,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, контроль перепада давления, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-370-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 37 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, контроль перепада давления, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
КАСКАД 10-750-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 75 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, контроль перепада давления, дисп. по RS-485, окр.темп. -10..+40С)
|
Загрузка… |
Шкаф управления КАСКАД 10 является эффективным и экономичным решением для поддержания стабильного давления в системе методом частотного регулирования.
Перечень сопутствующего оборудования для ШУ КАСКАД 10
Артикул | Описание | Кол-во |
---|---|---|
КАСКАД 10 до 11 кВт (включительно) | ||
PTE5000C | Датчик давления аналоговый, выход 4…20 мА, М20×1,5 наружная резьба, точность 0,5 %, питание 7…32 V DC, корпус AISI 316, IP65 | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 |
КАСКАД 10 от 15 кВт (включительно) | ||
PTE5000C | Датчик давления аналоговый, выход 4…20 мА, М20×1,5 наружная резьба, точность 0,5 %, питание 7…32 V DC, корпус AISI 316, IP65 | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 1 |
Общая информация и способы применения шкафов КАСКАД 10
Шкафы серии КАСКАД 10 разработаны как более привлекательный по цене аналог классическим шкафам серий КАСКАД 100 и КАСКАД 101 (в модификации на 1 насос). Так как использование программируемого контроллера в подобных решениях избыточно, то целью создания линейки КАСКАД 10 является обеспечение максимально выгодного соотношения «цена/качество».
По своему функциональному назначению КАСКАД 10 — это шкафы для управления одним насосом в режиме поддержания требуемого значения регулируемого технологического параметра, к примеру, давления или расхода. Для точного поддержания этого параметра в шкафах используется частотный преобразователь, к которому подключается аналоговый датчик обратной связи. Наличие ПИД-регулятора позволяет осуществлять регулирование оборотов двигателя насоса по сигналу обратной связи от подключенного аналогового датчика.
Не следует воспринимать КАСКАД 10 только как бюджетную версию классических шкафов. В шкафах данной серии применены качественные компоненты. Все производимые шкафы управления сертифицированы в соответствии с Техническими регламентами Таможенного союза «О безопасности низковольтного оборудования» и «Электромагнитной безопасности технических средств». Также в серии КАСКАД 10 реализованы и новые решения. К примеру, контроль «сухого хода», внешний сигнал разрешения работы (этих функций не было у шкафов КАСКАД 100) и режим ручного управления с отключением по внешнему реле давления и контролем датчика «сухого хода» (этих функций не было в КАСКАД 101).
Наличие сигнала внешнего разрешения работы и интерфейса RS-485 позволяет интегрировать шкафы в уже существующие системы управления (например для управления группой скважин или циркуляционных насосов).
Применение готового решения позволяет значительно снизить трудоемкость монтажных и наладочных работ на объекте и упростить дальнейшее обслуживание.

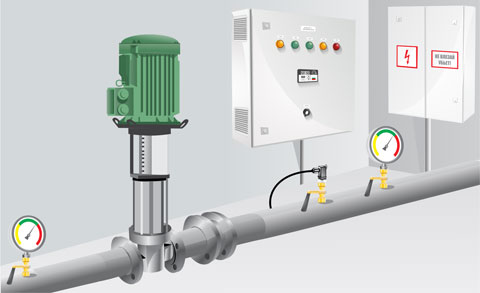

Системы с одним насосом
На объектах, где есть только один насос, а такие системы очень распространены, критически важно обеспечить максимальную защиту двигателя, т. к. нет возможности перейти на резерв. Использование частотного преобразователя позволит решить этот вопрос максимально эффективно. В шкафах управления предусмотрена как электрическая защита (превышение тока, перекос или отсутствие фаз, перенапряжение), так и гидравлическая (сухой ход). В то же время, избыточное количество функций от шкафа управления, как правило, не требуется. Серия КАСКАД 10 разработана с главной целью: обеспечить максимальную защиту насоса и точное поддержание давления в системе.

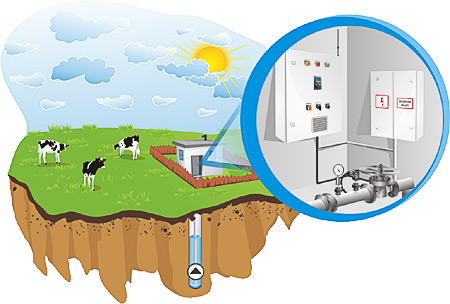

Управление погружными насосами
Важной областью применения шкафов серии КАСКАД 10 являются системы управления погружными насосами. Особенность таких систем в том, что длина кабеля зачастую превышает рекомендуемые производителем 30 метров. Отказ от применения дополнительной защиты оборудования может привести к его выходу из строя. В таких случаях будет актуальна опция MC (моторный дроссель). Использование моторного дросселя позволяет увеличить расстояние между шкафом управления и двигателем насоса до 100 и более метров, а также защитить двигатель от перенапряжения и обеспечить необходимое время для срабатывания цепей электронной защиты.
Преимущества и особенности шкафов КАСКАД 10

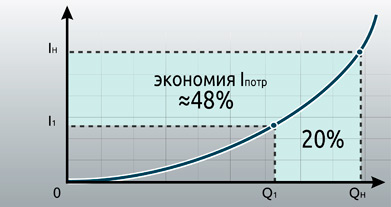

Экономия электроэнергии за счет:

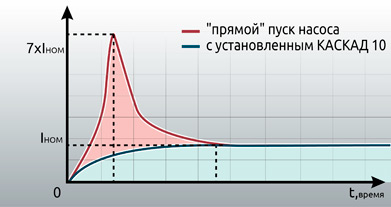

- плавного запуска и остановки электродвигателя без скачков тока;
- снижения оборотов двигателя в периоды низкого расхода;
- перевода насоса в «спящий режим» в период отсутствия потребления.

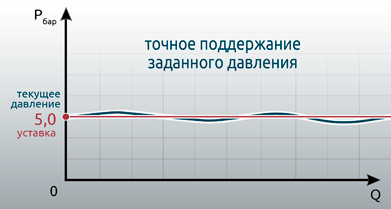

Точное поддержание давления в системе:
- управление производительностью насоса в зависимости от сигнала датчика давления по ПИД-закону.

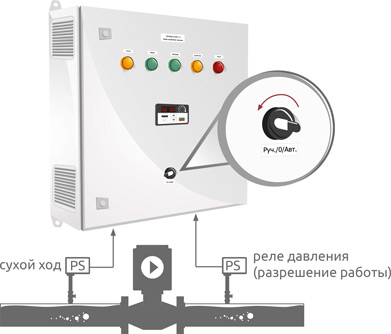

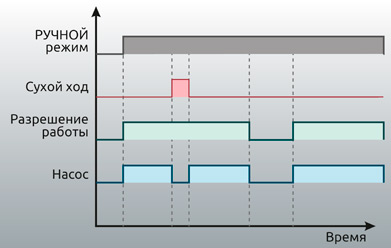

Функциональный режим ручного управления:
- контроль датчика «сухого хода» насоса в ручном режиме;
- подключения реле давления для запуска и остановки насоса «релейным» методом;
- комплексная электрическая защита двигателя.
Обеспечение бесперебойной работы системы:
- защита от «сухого хода»;
- защита от перегрузки по току;
- защита от перекоса, обрыва фаз;
- защита от замыкания на землю;
- ручной режим (режим байпасного управления);
- встроенная система вентиляции шкафа;
- широкий диапазон рабочих температур (-10…40 °С).

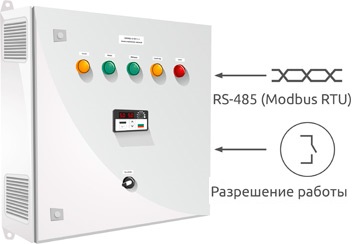

Диспетчеризация и удаленное управление:
- сигнал «Разрешение работы» позволяет управлять шкафом или несколькими шкафами с удаленного контроллера;
- встроенный интерфейс связи RS-485 (Modbus RTU) для диспетчеризации и управления шкафом.
Технические характеристики шкафов управления насосом КАСКАД 10
КАСКАД 10-×××-1-× | 007s | 015s | 022s | 007 | 015 | 022 | 037 | 055 | 075 | 110 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальное напряжение питания ШУ | 1-фазное 220 В (170…240 В), 50 Гц |
3-фазное 380 В (330…440 В), 50 Гц | |||||||||||||||||
Номинальный потребляемый ШУ ток, А | 8,5 | 14,2 | 23,2 | 3,9 | 5,6 | 6,7 | 10,9 | 15,2 | 20,7 | 26,7 | |||||||||
Номинальное напряжение питания двигателя, В | 3×220 | 3×380 | |||||||||||||||||
Номинальный выходной ток ШУ, А | 5 | 7 | 11 | 2,7 | 4 | 5 | 8,6 | 12,5 | 17,5 | 24 | |||||||||
Мощность подключаемого двигателя, кВт | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | |||||||||
Перегрузочная способность в автоматическом режиме | 150% от номинального выходного тока в течение 1 минуты | ||||||||||||||||||
Количество аналоговых входов (тип 4…20 мА), шт. |
1 | ||||||||||||||||||
Количество дискретных входов (тип "сухой контакт", 24В), шт. |
2 | ||||||||||||||||||
Наличие ручного режима | Только в модификациях КАСКАД 10-ххх-1-1 с трехфазным питанием | ||||||||||||||||||
Наличие возможности диспетчеризации | RS-485, Modbus RTU (19200 бит/сек. макс.) | ||||||||||||||||||
Максимальное сечение силового вводного кабеля, мм2 | 6 | 10 | |||||||||||||||||
Максимальное сечение кабелей управления, мм2 | 2,5 | ||||||||||||||||||
Габаритные размеры шкафа ВхШхГ, мм | |||||||||||||||||||
КАСКАД 10-ххх-1-0 (без ручного режима) | 500×400×210 (Типоразмер 1) |
600×400×210 (Типоразмер 2) |
|||||||||||||||||
КАСКАД 10-ххх-1-1 (с ручным режимом) | - | 600×600×210 (Типоразмер 3) |
|||||||||||||||||
Масса, кг | |||||||||||||||||||
КАСКАД 10-ххх-1-0 (без ручного режима) |
16,4 | 16,4 | 16,5 | 17 | 17 | 17 | 17,7 | 17,7 | 20,8 | 20,8 | |||||||||
КАСКАД 10-ххх-1-1 (с ручным режимом) |
- | - | - | 27 | 27 | 27 | 28 | 28 | 29 | 29 |
КАСКАД 10-×××-1-× | 150 | 185 | 220 | 300 | 370 | 450 | 550 | 750 | 900 |
---|---|---|---|---|---|---|---|---|---|
Номинальное напряжение питания ШУ | 3-фазное 380 В (330…440 В), 50 Гц | ||||||||
Номинальный потребляемый ШУ ток, А | 36,2 | 41,2 | 48,2 | 67,2 | 81,2 | 90,2 | 105 | 142 | 160 |
Номинальное напряжение питания двигателя, В | 3×380 | ||||||||
Номинальный выходной ток ШУ, А | 33 | 40 | 47 | 65 | 80 | 90 | 110 | 152 | 176 |
Мощность подключаемого двигателя, кВт | 15 | 18,5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 |
Перегрузочная способность в автоматическом режиме | 150% от номинального выходного тока в течение 1 минуты | ||||||||
Количество аналоговых входов (тип 4…20 мА), шт. |
1 | ||||||||
Количество дискретных входов (тип "сухой контакт", 24В), шт. |
3 | ||||||||
Наличие ручного режима | Только в модификациях КАСКАД 10-ххх-1-1 с трехфазным питанием | ||||||||
Наличие возможности диспетчеризации | RS-485, Modbus RTU (19200 бит/сек. макс.) | ||||||||
Максимальное сечение силового вводного кабеля, мм2 | 16 | 35 | 70 | 95 | |||||
Максимальное сечение кабелей управления, мм2 | 2,5 | ||||||||
Габаритные размеры шкафа ВхШхГ, мм | |||||||||
КАСКАД 10-ххх-1-0 (без ручного режима) | - | ||||||||
КАСКАД 10-ххх-1-1 (с ручным режимом) | 1000×600×300 (Типоразмер 4) |
1000×600×300 (Типоразмер 5) |
1400×800×400 (Типоразмер 6) |
2200×600×400 (Типоразмер 7) |
|||||
Масса, кг | |||||||||
КАСКАД 10-ххх-1-0 (без ручного режима) |
- | - | - | - | - | - | - | - | - |
КАСКАД 10-ххх-1-1 (с ручным режимом) |
44 | 44 | 57,5 | 57,5 | 57,5 | 102 | 135 | 135 | 135 |
Параметр | Значение | |
---|---|---|
Условия эксплуатации | ||
Класс защиты | IP54 | |
Температура окружающей среды | работа | -10…40 °С (без обмерзания) |
транспортирование | -25…65 °С (без обмерзания) | |
хранение | ||
Относительная влажность, % | работа | 0…95 (без образования конденсата) |
транспортирование | ||
хранение | ||
Уровень вибрационных воздействий | Максимальная амплитуда ускорения 0,5g | |
Высота монтажа (абсолютная) | 1000 м над уровнем моря (при повышении этого значения необходимо снижать мощность подключаемого оборудования) |
Если шкаф был перемещен из холодного помещения в теплое, перед началом эксплуатации необходимо выдержать его без упаковки при комнатной температуре в течение нескольких часов. Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата, это может привести к выходу из строя компонентов шкафа.
Требования к монтажу
- Подвод питания:
- к месту установки должны быть подведены и промаркированы кабели питающей сети (L1, L2, L3, N для трехфазных модификаций и L,N для однофазных);
- к месту установки должны быть подведены и промаркированы кабели двигателя (U,V,W);
- между шкафом управления и двигателем не должны располагаться компенсаторы реактивной мощности для повышения коэффициента мощности, а также коммутационные устройства;
- должна быть подведена шина заземления в соответствии с ПУЭ;
- должен быть подведен экранированный кабель от датчика давления.
- Монтаж датчика давления:
- в месте монтажа датчика не должно создаваться отрицательное давление (вакуум), для этого его нужно устанавливать после обратного клапана;
- для контроля работы датчика и ПЧ следует установить манометр рядом с датчиком;
- для установки датчика давления и манометра необходимо использовать (кран трехходовой М20×1,5 / G1/2″).
Основные органы управления шкафа КАСКАД 10

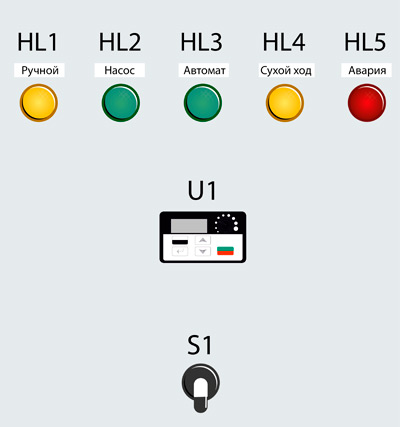

КАСКАД 10-ххх-1-1 (с ручным режимом)
Обозначение | Название | Описание |
---|---|---|
HL1 | Индикатор «Ручной» |
Индикация включения ручного режима |
HL2 | Индикатор «Насос» |
Индикация включения насоса |
HL3 | Индикатор «Автомат» |
Индикация включения автоматического режима |
HL4 | Индикатор «Сухой ход» |
Индикация наличия сигнала низкого давления на входе насоса |
HL5 | Индикатор «Авария» |
Индикация аварийного отключения насоса |
U1 | Пульт управления | Индикация текущего значения давления и уставки давления Задание уставки давления |
S1 | Переключатель Руч./0/Авт. | Левое положение – режим РУЧНОЙ Центральное положение – режим СТОП Правое положение – режим АВТОМАТ |

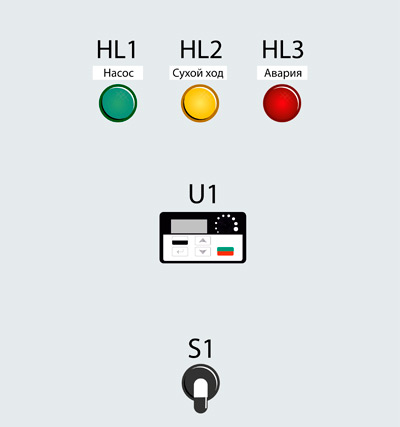

КАСКАД 10-ххх-1-0 (без ручного режима)
Обозначение | Название | Описание |
---|---|---|
HL1 | Индикатор «Насос» |
Индикация включения насоса |
HL2 | Индикатор «Сухой ход» |
Индикация наличия сигнала низкого давления на входе насоса |
HL3 | Индикатор «Авария» |
Индикация аварийного отключения насоса |
U1 | Пульт управления | Индикация текущего значения давления и уставки давления Задание уставки давления |
S1 | Переключатель «Стоп/Пуск» |
Центральное положение – режим СТОП Правое положение – режим АВТОМАТ |

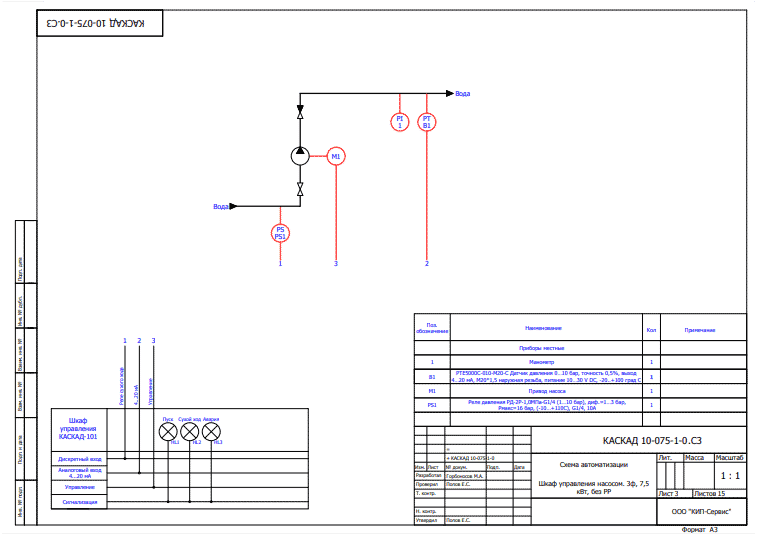

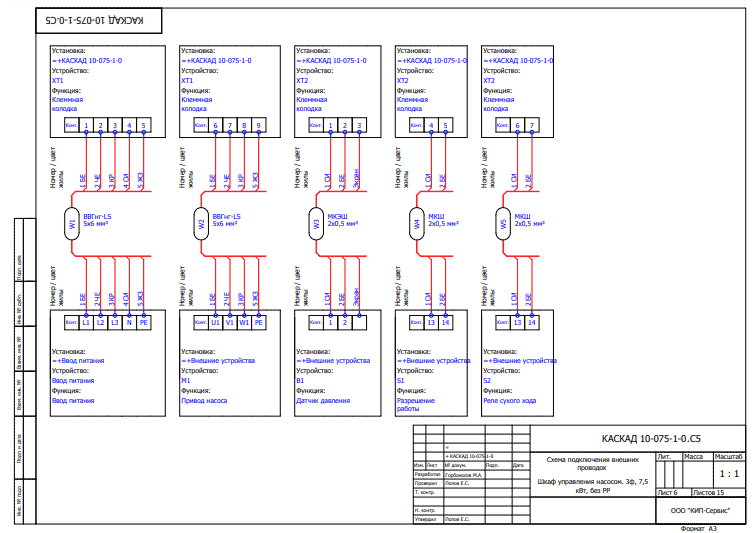

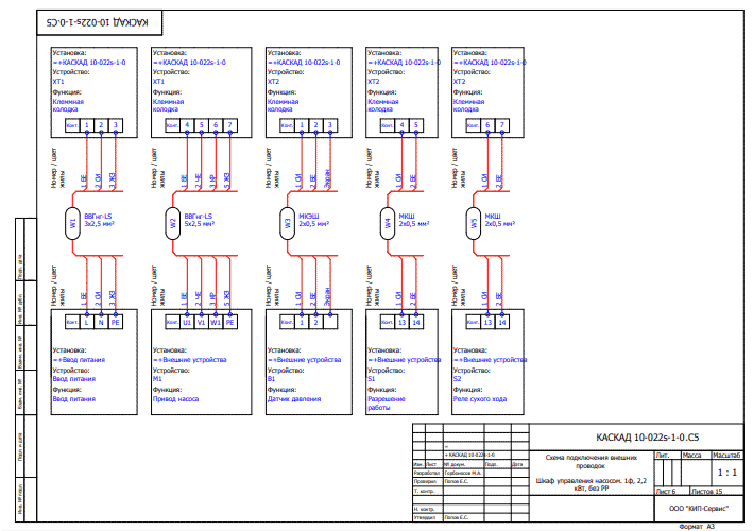

Схемы шкафов управления КАСКАД 10
Шкафы КАСКАД 10 с трехфазным питанием
Шкафы КАСКАД 10 с однофазным питанием

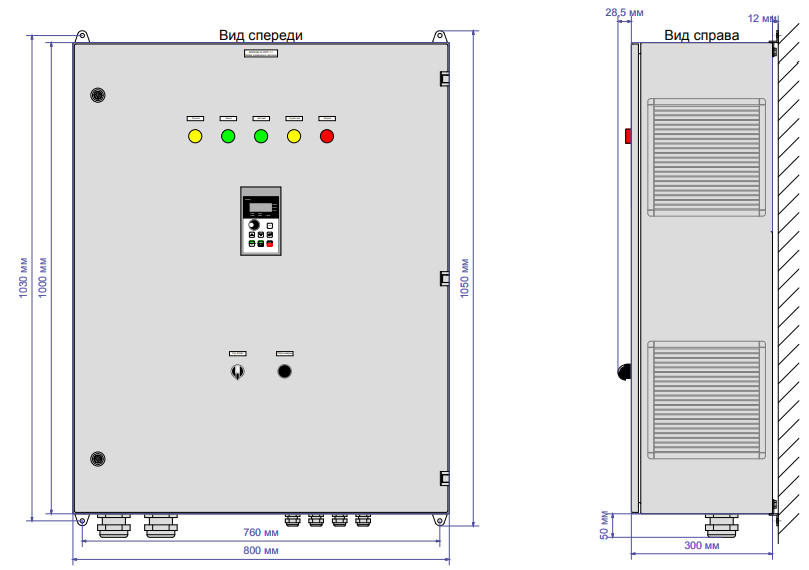

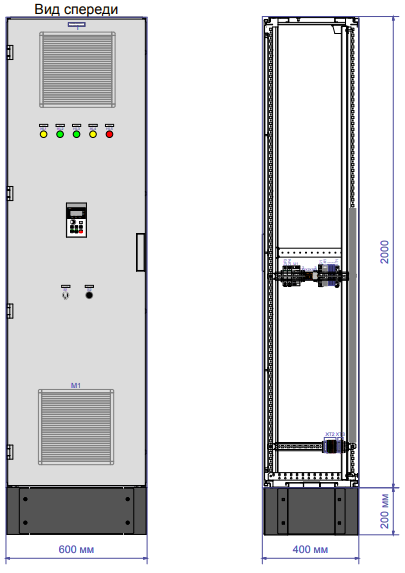

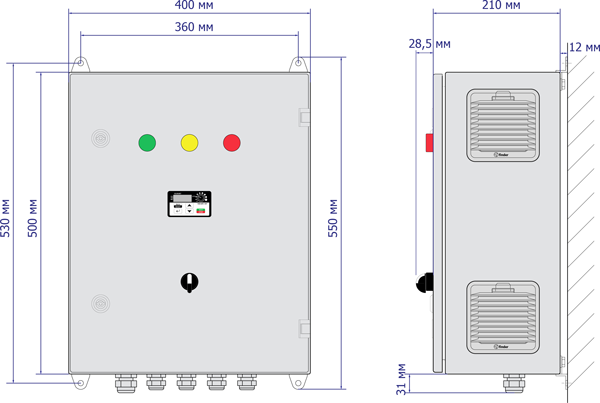

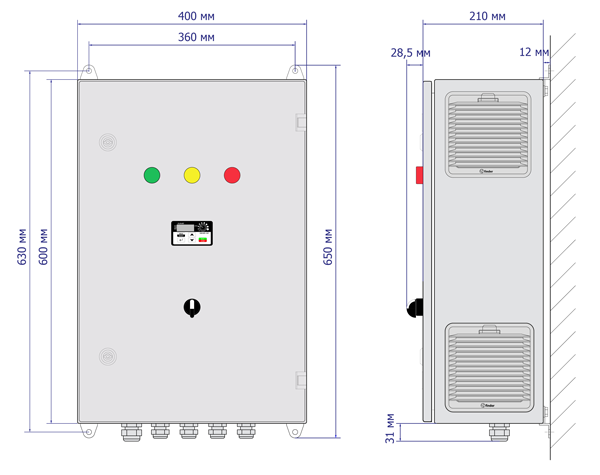

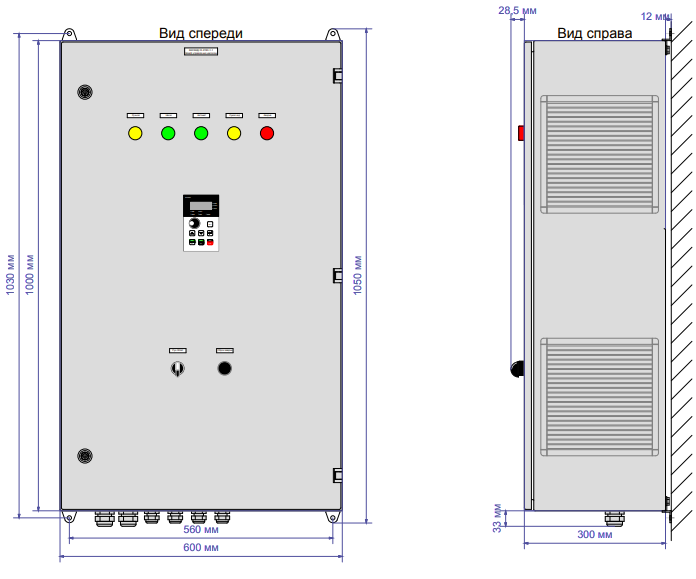

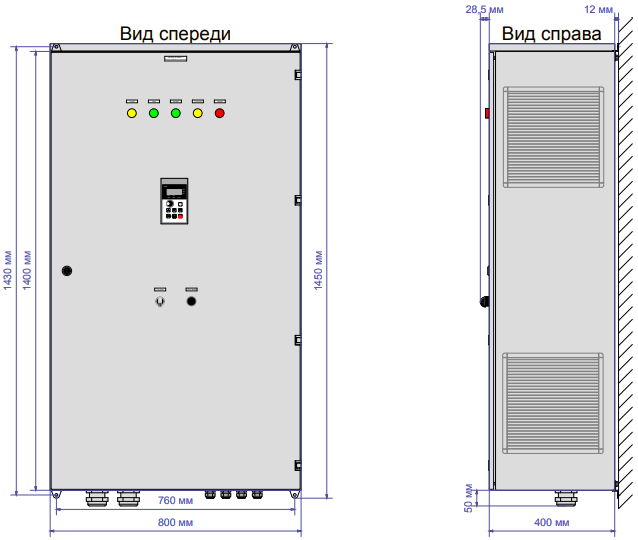

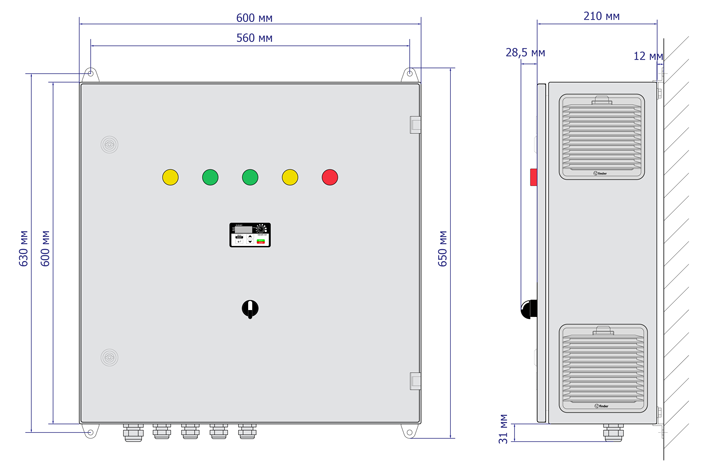

Габаритные размеры управляющих шкафов КАСКАД 10
Обозначение при заказе шкафа управления насосом КАСКАД 10
КАСКАД 10- | - | - | - | - | |||||
---|---|---|---|---|---|---|---|---|---|
Номинальная электрическая мощность двигателя насоса, кВт | |||||||||
0,75 |
007 | ||||||||
1,5 |
015 | ||||||||
2,2 |
022 | ||||||||
3,7 |
037 | ||||||||
5,5 |
055 | ||||||||
7,5 |
075 | ||||||||
11 |
110 | ||||||||
15 |
150 | ||||||||
18,5 |
185 | ||||||||
22 |
220 | ||||||||
30 |
300 | ||||||||
37 |
370 | ||||||||
45 |
450 | ||||||||
55 |
550 | ||||||||
75 |
750 | ||||||||
90 |
900 | ||||||||
Напряжение питания, В | |||||||||
Шкаф: ∼1×220. Насос: ∼3×220 |
s | ||||||||
Шкаф: ∼3×380. Насос: ∼3×380 |
- | ||||||||
Количество подключаемых двигателей | |||||||||
Один двигатель | 1 | ||||||||
Наличие ручного режима | |||||||||
Без ручного режима | 0 | ||||||||
С ручным режимом (только для модификаций с питанием ∼3×380 В) |
1 | ||||||||
Опции | |||||||||
Моторный дроссель* (только для модификаций с питанием ∼3×380 и мощностью от 2,2 кВт) |
MC |
*Примечание: при использовании шкафа с погружными насосами, а также при длинне кабеля «Шкаф»-«Насос» более 20 метров, настоятельно рекомендуется использование опции MC (моторный дроссель).
