DairyClimat серии DCB-M: модули защиты разгонных вентиляторов
Защита от перегрузки, КЗ, пропадания фаз
Мощность вентиляторной группы: до 1700 Вт
Прозрачное окно для индикации
Рабочая температура: -10…+50 °С
Степень защиты IP54
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| DairyClimat - шкафы управления и датчики THI | Каталог | |
| Сертификат соответствия ТР ТС 004, ТР ТС 020 - Низковольтные комплектные устройства | Сертификат соответствия |
Описание модулей защиты разгонных вентиляторов DairyClimat серии DCB-M
Модуль защиты разгонных вентиляторов DCB-M торговой марки DairyClimat обеспечивают безопасную и стабильную работу вентиляционного оборудования.
Разгонные вентиляторы критически важны для поддержания оптимального микроклимата в корпусах КРС: они снижают тепловой стресс у животных, выравнивают температуру по объёму помещения и усиливают воздухообмен. При этом электродвигатели вентиляторов подвержены перегрузкам из-за:
- заклинивания лопастей (например, из-за налипания пыли, наличия мусора, обледенения и т.д.);
- скачков напряжения в сети;
- пропадание фазы;
- длительных пусков при низких температурах.
Модуль защиты DCB-M предотвращает выход оборудования из строя и аварийные остановки вентиляции.
Модуль защиты разгонных вентиляторов DCB-M торговой марки DairyClimat применяется для защиты трёхфазных электродвигателей разгонных вентиляторов на объектах содержания КРС: коровниках, телятниках, доильных залах, родильных отделениях. Исполнение корпуса рассчитано на эксплуатацию в агрессивной среде (аммиак, влажность, пыль) и при мойке помещений струями воды. Учитывая специфику эксплуатации на фермах, корпус DCB-M спроектирован с учётом данных условий.
Особенности модулей защиты разгонных вентиляторов DairyClimat серии DCB-M
Функциональные возможности модуля защиты разгонных вентиляторов DCB-M:
- Защита от перегрузки: тепловая защита отключает питание при превышении допустимого тока, предотвращая перегрев обмоток двигателя.
- Защита от короткого замыкания: электромагнитный расцепитель срабатывает при КЗ, минимизируя риск возгорания и повреждения проводки.
- Защита от пропадания фаз: модуль отключает нагрузку при обрыве одной из фаз — частая проблема на удалённых фермах.
- Сигнализация состояния: сухие контакты для передачи сигнала «авария» и «работа» на шкаф управления или в систему диспетчеризации.
- Степень защиты IP55: герметичный корпус не пропускает пыль и выдерживает струи воды при мойке помещений.
- Прозрачное окно для индикации: визуальный контроль состояния автомата и возможность пуска/останова вентилятора оператором без вскрытия корпуса.
- Удобство монтажа: компактный корпус позволяют быстро установить модуль непосредственно на корпус вентилятора.
Технические характеристики модулей защиты разгонных вентиляторов DairyClimat серии DCB-M
| Модель DCB-M | -1-01 | -2-01 | -4-01 | -6-01 |
|---|---|---|---|---|
| Номинальное напряжение | ~380…400 В, 3 фазы, 50 Гц | |||
| Диапазон номинальных токов | 1…1,6 А | 1,6…2,5 А | 2,5…4 А | 4…6,3 А |
| Тип защиты | комбинированная: тепловая + электромагнитная | |||
| Защита от перегрузки по току | есть | |||
| Защита от короткого замыкания | есть | |||
| Контроль обрыва фазы | есть | |||
| Степень защиты корпуса | IP55 | |||
| Температура эксплуатации | -5…+40 °C | |||
| Интерфейс сигнализации | «сухой контакт» 1НО + 1НЗ | |||
| Способ монтажа | навесной | |||

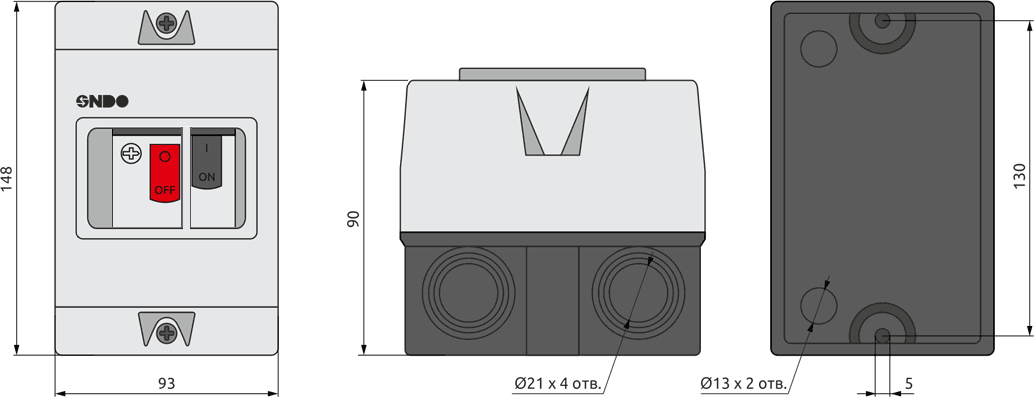

Габаритные размеры шкафов модулей защиты разгонных вентиляторов DairyClimat серии DCB-M
Информация для заказа шкафов DairyClimat серии DCB-Compact 11
| DCB-M- | - | 01 | |
|---|---|---|---|
| Номинальный рабочий ток вентилятора |
|||
| 1…1,6 А | 1 | ||
| 1,6…2,5 А | 2 | ||
| 2,5…4 А | 4 | ||
| 4…6,3 А | 6 | ||
| Кол-во защищаемых вентиляторов |
|||
| Автоматическая защита одного вентилятора |
01 | ||
Пример: DCB-M-4-01
