DairyClimat серии DCB-01: силовые шкафы управления разгонными вентиляторами

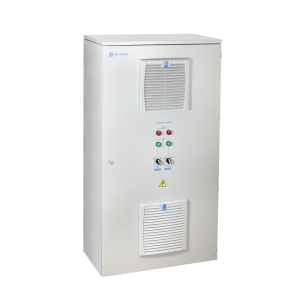

Серия DCB-01 — это шкафы управления разгонными вентиляторами торговой марки DairyClimat .

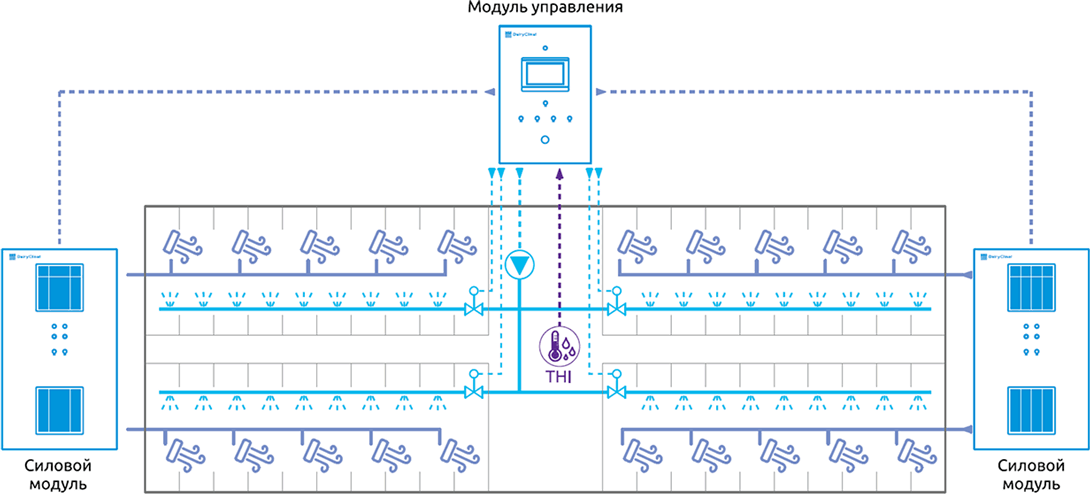

Силовые ШУ разгонными вентиляторами применяются на распределенных объектах.

Для оптимальной конфигурации системы управления и минимизации длины кабельных линии, силовые ШУ располагаются в непосредственно близости с группой разгонных вентиляторов, которыми они управляют. Это снижает расход кабельной продукции и уменьшает негативное влияние высокочастотных помех, возникающее на протяженных кабельных линиях между ПЧ и двигателями вентиляторов.

Данные силовые шкафы управления имеют унифицированные сигналы управления 0...10 В и дискретный сигналы Пуск\ Стоп, что позволяет их использовать с различными системами управления микроклиматом в коровнике. При использовании совместно с модулем управления DCB-30, возможно использовать интерфейсный сигнал управления RS-485, что позволяет прокладывать более протяженную и более помехозащищенную линию связи между модулем управления и силовым ШУ.

Силовые ШУ DCB-01-… выпускаются в различных модификациях. К каждому модулю может быть подключено 2, 3 или 4 группы вентиляторных групп мощностью 5,5; 7,5; 11 или 15 кВт каждая группа.

На многих объектах расположение вентиляторных групп значительно распределено по помещению коровника, что приводит к суммарной длине кабеля на одну группу вентиляторов несколько десятков, а некоторых случаях и свыше сотни метров. При таких длинах кабельных линий необходимо применение моторных дросселей или синус фильтров для повышения надежности и эффективности работы вентиляторов. Этот функционал предусмотрен в силовых ШУ опционально.

Для снижения уровня электромагнитных помех очень важно правильно выбрать месторасположения силовых ШУ, сократив длину кабельных линий.

Дополнительно с опцией моторного дросселя или синус-фильтра, использовать опцию радиочастотного фильтра (РЧФ). Полный набор опций, правильное месторасположение и использование экранированного кабеля, позволяет минимизировать или полностью исключить влияние ЭМС-помех на стороне оборудование(системы идентификации животных и т. д.).

Основные функции шкафов DCB-01

• Управление 2-мя, 3-мя или 4-мя группами вентиляторов
• Суммарная мощность одной группы вентиляторов: 5.5, 7.5, 11 или 15 кВт (в зависимости от модификации)
• Плавный разгон и торможение — не создают дополнительный стресс для животных
• Регулирование скорости вращения разгонных вентиляторов с помощью преобразователей частоты позволяет снизить энергопотребление на молочно-товарной ферме
• Режим ручного и дистанционного управления каждой группой вентиляторов
• Управление внешними сигналами 0…10 В либо по цифровому интерфейсу RS-485 (Modbus RTU)

Пример: DCB-01-110-2-5
