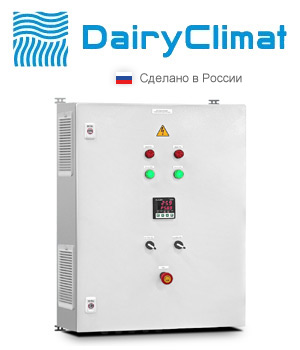

Описание шкафов DairyClimat серии ClimatMaster 10
Серия ClimatMaster 10 — это шкафы управления торговой марки DairyClimat для управления группами вентиляторов в коровниках (телятниках) для управления конвективным охлаждением.
Шкафы серии ClimatMaster 10 управляю только разгонными вентиляторами, изменяя скорость работы вентиляторов в зависимости от температуры в помещении. Благодаря встроенным преобразователям частоты осуществляется плавный разгон и непрерывное регулирование скорости вращения вентиляторов.
В зависимости от модификации, к шкафу могут быть подключены 2, 3 или 4 группы вентиляторов суммарной мощностью каждой группы 3.7, 5.5, 7.5 или 11 кВт. При этом, каждый вентилятор должен быть индивидуально защищен по месту при помощи автомата защиты двигателя.

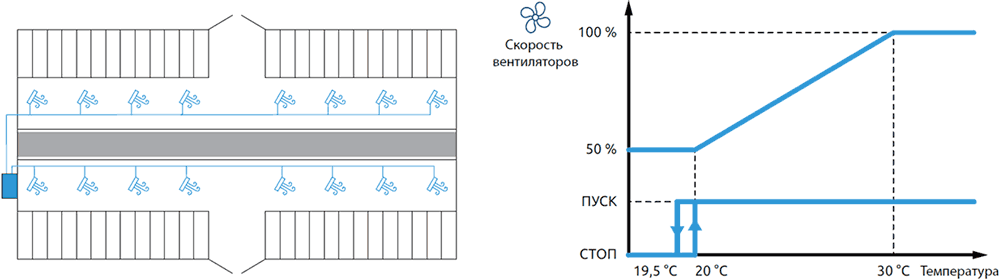

Автоматический режим настраивается таким образом, при котором задается температура (по умолчанию +20 °С), соответствующая минимальной скорости работы вентиляторов (обычно 50%) и максимальная температура, соответствующая 100% скорости работы вентиляторов (по умолчанию +30 °С).
По умолчанию, вентиляторы включатся при значении температуры выше +20 °С (УСТАВКА + ГИСТЕРЕЗИС), а выключатся при охлаждении до температуры +19.5 °С. И, соответственно, в диапазоне +20...+30 °С будут работать на скорости 50...100% от своей номинальной.
Серия ClimatMaster 10 имеет модификации Lite – это более бюджетные версии, в которых используются контакторы, вместо преобразователей частоты. Lite-версии шкафов работают по двухпозиционному закону управления: при превышении заданной температуры, система включает разгонные вентиляторы, пока температура в коровнике не упадет ниже уставки + гистерезис.

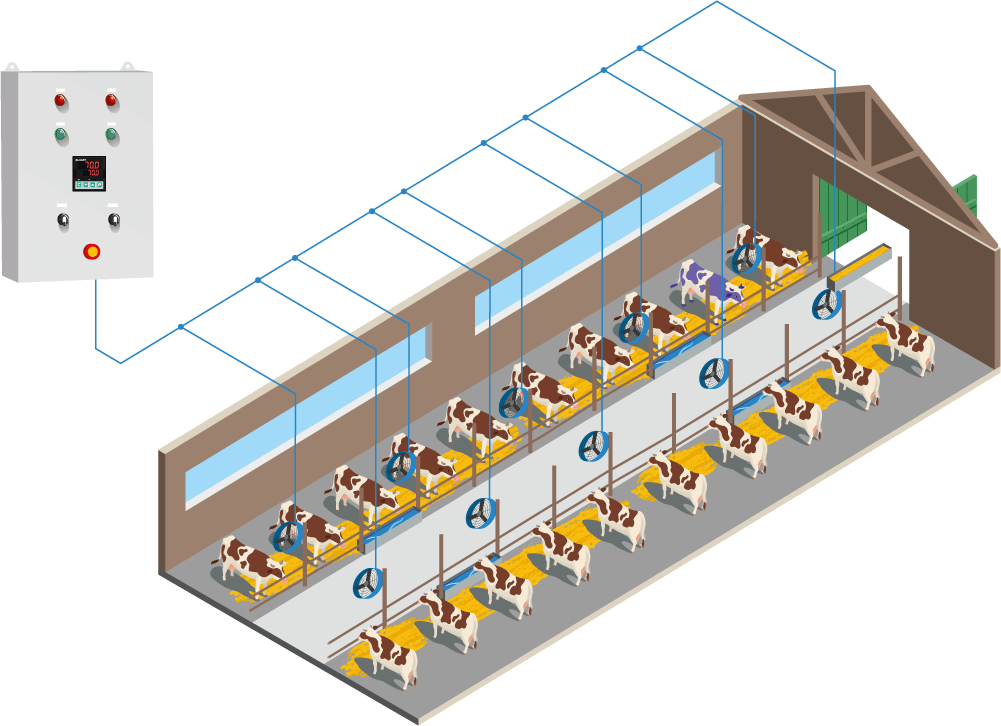

Особенности шкафов DairyClimat серии ClimatMaster 10
Основные функции шкафов ClimatMaster 10
- Управление 2-мя, 3-мя или 4-мя группами вентиляторов
- Суммарная мощность группы вентиляторов: 3.7, 5.5, 7.5 или 11кВт (в зависимости от модификации)
- Плавное регулирование скорости вентиляторов в зависимости от температуры воздуха при помощи преобразователей частоты
- Для бюджетной версии Lite производится прямой пуск вентиляторов при превышении температуры
- Отключение вентиляторов при достижении уставки температуры
- Режим ручного управления
Технические характеристики шкафов DairyClimat серии ClimatMaster 10
| Параметр | Значение |
|---|---|
| Общие данные | |
| Номинальное напряжение питания | ~3х380 В, 50 Гц |
| Класс защиты | IP54 |
| Количество аналоговых входов (50М, Pt100, Pt1000) | 1 шт |
| Номинальное напряжение питания вентиляторов | ~3х380 В |
| Габаритные размеры шкафа ШхВхГ | 600х800х250 мм |
| Условия эксплуатации | |
| Температура окружающей среды | 0…+35 °С |
| Относительная влажность | до 90% (без образования конденсата) |
| Помещение | Без агрессивных веществ и токопроводящих частиц |
| Модификации | 10-xxx-2-0 | 10-xxx-3-0 | 10-xxx-4-0 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 037 | 055 | 075 | 110 | 037 | 055 | 075 | 110 | 075 | 110 | |
| Номинальный потребляемый ток, А | 21,4 | 30 | 41 | 53 | 32,1 | 45 | 61,5 | 79,5 | 84 | 108 |
| Номинальная суммарная мощность группы вентиляторов, кВт | 3,7 | 5,5 | 7,5 | 11 | 3,7 | 5,5 | 7,5 | 11 | 7,5 | 11 |
| Номинальный суммарный ток группы вентиляторов, А | 8,6 | 12,5 | 17,5 | 24 | 8,6 | 12,5 | 17,5 | 24 | 17,5 | 24 |
| Управление группой вентиляторов с помощью преобразователей частоты | есть | |||||||||
| Габаритные размеры шкафа ШxВxГ, мм | 600x800x250 | 600x1200x300 | ||||||||
| Масса, кг | 40 | 40 | 43 | 43 | 44 | 44 | 47 | 47 | 73 | 76 |
| Модификации | 10-xxx-2-0-Lite | 10-xxx-3-0-Lite | 10-xxx-4-0-Lite | |||
|---|---|---|---|---|---|---|
| 110 | 150 | 110 | 150 | 110 | 150 | |
| Номинальный потребляемый ток, А | 50 | 66 | 75 | 98 | 100 | 138 |
| Номинальная суммарная мощность группы вентиляторов, кВт | 11 | 15 | 11 | 15 | 11 | 15 |
| Номинальный суммарный ток группы вентиляторов, А | 23 | 32 | 23 | 32 | 23 | 32 |
| Управление группой вентиляторов с помощью преобразователей частоты | нет | |||||
| Габаритные размеры шкафа ШxВxГ, мм | 800x1000x300 | |||||
| Масса, кг | 45 | 45 | 47 | 47 | 48 | 50 |

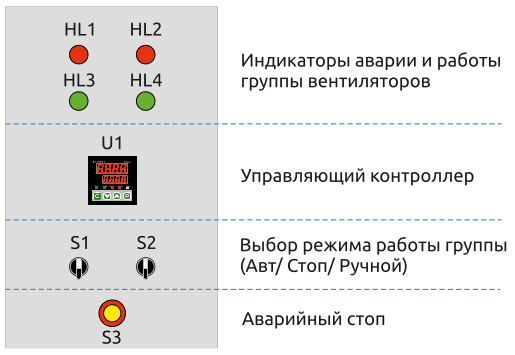

Органы управления шкафов DairyClimat серии ClimatMaster 10

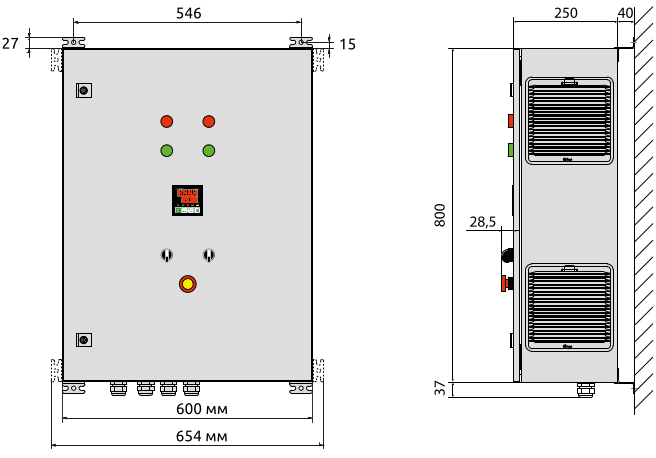

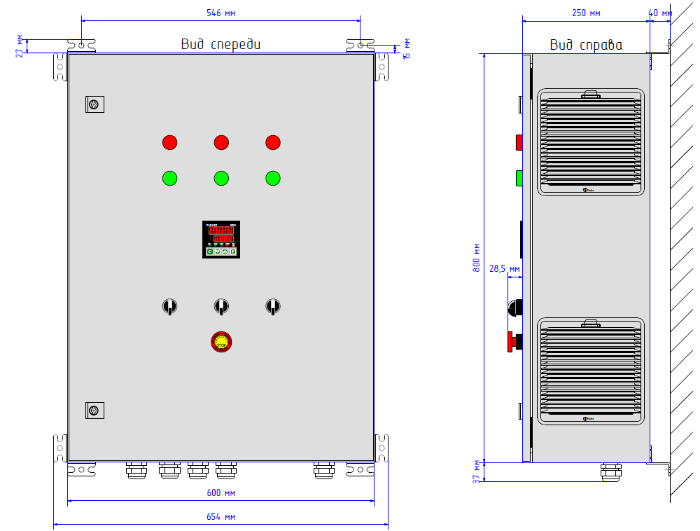

Габаритные размеры шкафов DairyClimat серии ClimatMaster 10
Информация для заказа шкафов DairyClimat серии ClimatMaster 10
| ClimatMaster | 10 | - | - | - | 0 | - | |||
|---|---|---|---|---|---|---|---|---|---|
| Модификация шкафа | |||||||||
| Управление вентиляторами | 10 | ||||||||
| Управление вентиляторами и орошением | 22 | ||||||||
| Суммарная мощность группы вентиляторов | |||||||||
| 3,7 кВт | 037 | ||||||||
| 5,5 кВт | 055 | ||||||||
| 7,5 кВт | 075 | ||||||||
| 11 кВт | 110 | ||||||||
| Количество групп вентиляторов | |||||||||
| 2 группы | 2 | ||||||||
| 3 группы | 3 | ||||||||
| 4 группы | 4 | ||||||||
| Дополнительные опции | |||||||||
| Без дополнительных опций | 0 | ||||||||
| Тип пуска | |||||||||
| Частотный преобразователь | - | ||||||||
| Прямой пуск | Lite | ||||||||
Пример: ClimatMaster 10-075-2-0.
