Назначение и преимущества стандартных присосок

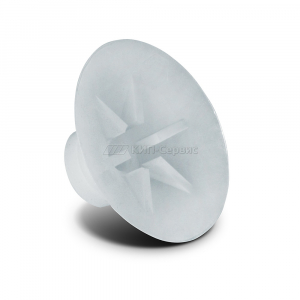

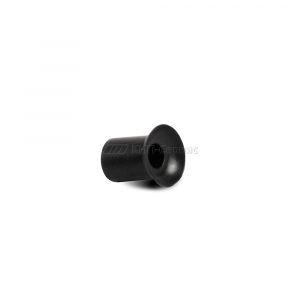

Вакуумные присоски в форме чаши используются для захвата и перемещения маленьких объектов с плоской, немного вогнутой или выпуклой поверхностью.
Данная серия присосок производится с диаметрами от 4 до 150мм из стандартных материалов: натуральный пара-каучук - N, маслостойкая резина - A и силикон S.
Присоски крепятся без использования клея на ниппель из никелированной латуни. Ниппель повторяет форму присоски для точной посадки и оснащён болтом с наружной резьбой для монтажа на оборудование.
Обозначения при заказе вакуумных присосок без ниппеля. Коды заказов
Вакуумные присоски Ø 4-9 мм без ниппеля
| Артикул | Макс. нагр., кг | A Ø | B Ø | D Ø | E | F | H |
|---|---|---|---|---|---|---|---|
| 01 04 10* | 0,03 | 3 | 1,5 | 4 | 6,0 | 7,0 | 7,5 |
| 01 05 10* | 0,05 | 3 | 1,5 | 5 | 6,0 | 7,0 | 8,0 |
| 01 06 10* | 0,07 | 3 | 1,5 | 6 | 6,0 | 7,0 | 8,0 |
| 01 07 07* | 0,10 | 5 | 2,0 | 7 | 6,0 | 6,0 | 7,0 |
| 01 08 10* | 0,12 | 5 | 2,5 | 8 | 6,0 | 7,0 | 8,0 |
| 01 09 07* | 0,15 | 5 | 2,0 | 9 | 5,5 | 6,0 | 7,0 |
* Указывайте в коде заказа материал: А = маслостойкая резина; N = натуральный пара-каучук; S = силикон.
Пример заказа: 01 08 10 N
Присоска без ниппеля из натурального пара-каучука.
Вакуумные присоски Ø 10-45 мм без ниппеля
| Артикул | Макс. нагр., кг | A Ø | B Ø | D Ø | E | F | H |
|---|---|---|---|---|---|---|---|
| 01 10 10* | 0,19 | 7 | 4 | 10 | 8,5 | 8,5 | 11 |
| 01 12 10* | 0,28 | 8 | 4 | 12 | 8 | 9 | 11 |
| 01 15 10* | 0,44 | 8 | 4 | 15 | 8 | 9,5 | 12 |
| 01 18 10* | 0,63 | 8 | 4 | 18 | 8 | 9,5 | 12 |
| 01 20 10* | 0,78 | 8 | 4 | 20 | 8 | 9,5 | 12 |
| 01 22 10* | 0,95 | 8 | 4 | 22 | 8 | 10 | 13 |
| 01 25 10* | 1,23 | 12 | 6 | 25 | 2 | 3,5 | 8 |
| 01 30 10* | 1,76 | 12 | 6 | 30 | 1 | 3,5 | 8 |
| 01 35 10* | 2,4 | 12 | 6 | 35 | 1 | 3,5 | 8 |
| 01 25 15* | 1,23 | 12 | 6 | 25 | 10 | 11,5 | 16 |
| 01 30 15* | 1,76 | 12 | 6 | 30 | 10 | 12,5 | 17 |
| 01 35 15* | 2,40 | 15 | 10 | 35 | 10 | 11,5 | 16 |
| 01 40 15* | 3,14 | 15 | 10 | 40 | 10 | 12,5 | 18 |
| 01 45 15* | 3,98 | 15 | 10 | 45 | 10 | 14,5 | 23 |
* Указывайте в коде заказа материал: А = маслостойкая резина; N = натуральный пара-каучук; S = силикон.
Пример заказа: 01 45 15 S
Присоска из силикона без ниппеля.
Вакуумные присоски Ø 25-35 мм без ниппеля
| Артикул | Макс. нагр., кг | A Ø | В Ø | D Ø | E | F | H |
|---|---|---|---|---|---|---|---|
| 01 25 15* | 1.23 | 12 | 6 | 25 | 10 | 11.5 | 16 |
| 01 30 15* | 1.76 | 12 | 6 | 30 | 10 | 12.5 | 17 |
| 01 35 15* | 2.40 | 15 | 10 | 35 | 10 | 11.5 | 16 |
* Указывайте в коде заказа материал: А = маслостойкая резина; N = натуральный пара-каучук; S = силикон.
Пример заказа: 01 30 15 А
Присоска из маслостойкой резины без ниппеля.
Вакуумные присоски Ø 45-60 мм без ниппеля
| Артикул | Макс. нагр., кг | A Ø | В Ø | C Ø | D Ø | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 45 10 * | 3.98 | 15 | 10 | -- | 45 | 5 | 9.5 | -- | 18 | -- |
| 01 60 10 * | 7.06 | 15 | 10 | 25 | 60 | 4 | -- | 10 | 22 | 2.5 |
* Указывайте в коде заказа материал: А = маслостойкая резина; N = натуральный пара-каучук; S = силикон.
Пример заказа: 01 45 10 S
Присоска без ниппеля из натурального пара-каучука.
Вакуумные присоски Ø 85 мм без ниппеля
| Артикул | Макс. нагр., кг | A Ø | В Ø | C Ø | D Ø | E | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 01 85 10 * | 14.18 | 25 | 15 | 25 | 85 | 16 | 23 | 41 | 4.0 |
* Указывайте в коде заказа материал: А = маслостойкая резина; N = натуральный пара-каучук; S = силикон.
Пример заказа: 01 85 10 S
Присоска без ниппеля из натурального пара-каучука.
Вакуумные присоски Ø 150 мм без ниппеля
| Артикул | Макс. нагр., кг | A Ø | В Ø | C Ø | D Ø | E | F | H | N Ø |
|---|---|---|---|---|---|---|---|---|---|
| 01 150 10 * | 45.00 | 133 | 125 | 118 | 154 | 4 | 11 | 23 | 64 |
* Указывайте в коде заказа материал: А = маслостойкая резина; N = натуральный пара-каучук; S = силикон.
Пример заказа: 01 150 10 S
Присоска без ниппеля из натурального пара-каучука.
