Провод термоэлектродный марки СФКЭ
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Сертификат соответствия ТР ТС 004 - Кабели провода термопарные (термоэлектродные), компенсационные | Сертификат соответствия | |
| Декларация о соответствии ТР ЕАЭС 037 - Кабели провода термопарные (термоэлектродные), компенсационные | Декларации о соответствии (ТС и ЕАЭС) |
| Наименование | Цена с НДС |
|---|---|
|

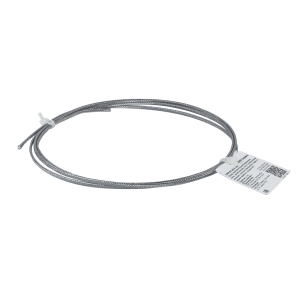

СФКЭ-ХА-2м Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 2м)
200
В наличии
Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 2м)
Датчики влажности и температуры ELHART
Misc_goods
|
Загрузка… |
|

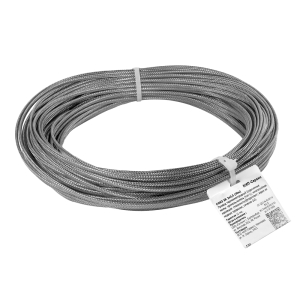

СФКЭ ХА 2х0,5 (50м) Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 50м)
15750
В наличии
Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 50м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХК 2х0,5 (50м) Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 50м)
15000
В наличии
Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 50м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХА 2х0,5 (25м) Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 25м)
7875
В наличии
Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 25м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХК 2х0,5(10м) Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 10м)
3000
В наличии
Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 10м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХА 2х0,5 (40м) Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 40м)
12600
В наличии
Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 40м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХК 2х0,5 (40м) Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 40м)
12000
Под заказ
Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 40м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХА 2х0,5 (10м) Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 10м)
3150
В наличии
Провод термоэлектродный (скрученные жилы: хромель/алюмель(тип K); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 10м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ ХК 2х0,5 (25м) Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 25м)
7500
Под заказ
Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 25м)
Датчики влажности и температуры ELHART
Thermosensors
|
Загрузка… |
|
СФКЭ-ХК-2м Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 2м)
200
В наличии
Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 2м)
Датчики влажности и температуры ELHART
Misc_goods
|
Загрузка… |
|
СФКЭ-ХК-10м Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 10м)
2000
В наличии
Провод термоэлектродный (скрученные жилы: хромель/копель (тип L); многослойная изоляция: стеклонити/фторопласт; экран из медных проволок; сечение 2х0,5; длина 10м)
Датчики влажности и температуры ELHART
Misc_goods
|
Загрузка… |
Провода марки СФКЭ являются термоэлектродными удлинительными проводами с комбинированной изоляцией и оболочкой из стеклонити, фторопласта и высокотемпературного лака.
Провода данной марки предназначены для фиксированного присоединения термопар типа ХК и ХА к средствам измерения температуры.
Они развивают такую же термоЭДС, как и термопары, для которых они предназначены, благодаря применению соответствующих сплавов токопроводящих жил.
Особенности термоэлектродных проводов марки СФКЭ
- Провода марки СФКЭ устойчивы к воздействию турбинного масла 46, веретенного масла АУ и дизельного топлива ДС.
- Кабель может эксплуатироваться при температуре окружающего воздуха от −60 до + 175 °С.
- Кабель СФКЭ является термоэлектродным (удлинительным), благодаря чему он практически не оказывает влияния на точность измерения температуры.
- Для защиты от электромагнитных помех кабель оснащен внешним экраном из нержавеющей стали.
- Для удобства использования, бухты стянуты многоразовыми пластиковыми хомутами. Для снятия хомута достаточно нажать на пластиковый язычок застежки.
Состав удлинительных проводов марки СФКЭ
| № | Наименование | Материал |
|---|---|---|
| 1 | Жилы | Хромель/Алюмель или Хромель/Копель в зависимости от типа кабеля |
| 2 | Изоляция 1 | обмотка из стеклонити |
| 3 | Изоляция 2 | обмотка из фторопластовых лент |
| 4 | Изоляция 3 | обмотка из стеклонити |
| 5 | Оплетка | оплетка из стеклонити, пропитанная высокотемпературным лаком |
| 6 | Экран | нержавеющая сталь/луженая медь |
Технические характеристики термоэлектродных проводов марки СФКЭ
| Параметр | Значение |
|---|---|
| Количество жил | 2 шт |
| Сечение жил | 0,5 мм² |
| Температура эксплуатации | -60 … +175 °C |
| Минимальная наработка проводов | 14000 часов (при +175 °C) 1000 часов (при +250 °C)* |
| Влажность воздуха при +35 °C | 98% |
| Радиус изгиба | 45 мм |
| Наружный диаметр | не более 5,2×3,0 мм |
| Масса | не более 35 кг/км |
* - При нагреве проводов свыше +250 °C, а также сжигании отходов проводов выделяются токсичные газы.
Схема подключения удлинительных проводов марки СФКЭ
Для правильного подключения провода к термопаре необходимо строго соблюдать полярность электродов.
Расцветка изоляции токопроводящих жил:
Копель (-) – изоляция желтая
Алюмель (-) – изоляция белая
Обозначение при заказе проводов марки СФКЭ
| СФКЭ | 2х0,5 | ( | ) | ||
|---|---|---|---|---|---|
| Токопроводящая жила | |||||
| Хромель и алюмель | ХА | ||||
| Хромель и копель | ХК | ||||
| Кол-во и сечение жил | |||||
| 2 жилы с сечением 0,5 мм² | 2х0,5 | ||||
| Длина провода | |||||
| 2 метра | 2 | ||||
| 10 метров | 10 | ||||
| 25 метров | 25 | ||||
| 40 метров | 40 | ||||
| 50 метров | 50 | ||||
Пример: СФКЭ ХК 2х0,5 (25м).
