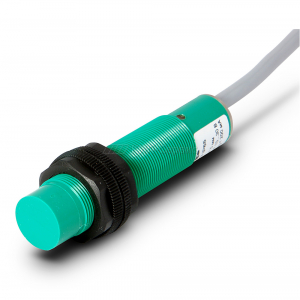

Емкостные бесконтактные выключатели СЕНСОР серии ВБЕ-Ц18
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт на ВБЕ | Паспорт | |
| Библиотека EPLAN для датчиков СЕНСОР | Библиотека E-PLAN | zip |
| 3D Модель ВБЕ-Ц18 | CAD библиотека | zip |
| Наименование | Цена с НДС |
|---|---|
|
ВБЕ-Ц18-82В-2242-ЛЕ.030 Бесконтактный емкостной датчик (~220В, 5мм, 10Гц, НЗ, задержка отключения 30 сек.)
10297
В пути
Бесконтактный емкостной датчик (~220В, 5мм, 10Гц, НЗ, задержка отключения 30 сек.)
Датчики БЕСКОНТАКТНЫЕ
СЕНСОР
|
Загрузка… |
|
ВБЕ-Ц18-82В-2123-ЗА Бесконтактный емкостной датчик (npn, 10-30В, 5мм, 10Гц, ИЛИ)
9094
В наличии
Бесконтактный емкостной датчик (npn, 10-30В, 5мм, 10Гц, ИЛИ)
Датчики БЕСКОНТАКТНЫЕ
СЕНСОР
|
Загрузка… |
|
ВБЕ-Ц18-82В-2113-ЗА Бесконтактный емкостной датчик (pnp, 10-30В, 5мм, 10Гц, ИЛИ)
8659
В наличии
Бесконтактный емкостной датчик (pnp, 10-30В, 5мм, 10Гц, ИЛИ)
Датчики БЕСКОНТАКТНЫЕ
СЕНСОР
|
Загрузка… |
|
ВБЕ-Ц18-82В-2242-ЛА Бесконтактный емкостной датчик (~220В, НЗ, 5мм, 10Гц)
10743
В наличии
Бесконтактный емкостной датчик (~220В, НЗ, 5мм, 10Гц)
Датчики БЕСКОНТАКТНЫЕ
СЕНСОР
|
Загрузка… |
|
ВБЕ-Ц18-82У-2113-ЗА Бесконтактный емкостной датчик (pnp, 10-30В, 5мм, 10Гц, ИЛИ)
5380
В пути
Бесконтактный емкостной датчик (pnp, 10-30В, 5мм, 10Гц, ИЛИ)
Датчики БЕСКОНТАКТНЫЕ
СЕНСОР
|
Загрузка… |
|
ВБЕ-Ц18-82У-2242-ЛЕ.030 Датчик емкостной (~220В, 5мм, 10Гц, НЗ, задержка отпускания 30 сек.)
6784
В пути
Датчик емкостной (~220В, 5мм, 10Гц, НЗ, задержка отпускания 30 сек.)
Датчики БЕСКОНТАКТНЫЕ
СЕНСОР
|
Загрузка… |
Технические характеристики датчиков ВБЕ-Ц18
| Параметр | ВБЕ-Ц18-82В-2123-ЗА | ВБЕ-Ц18-82В-2113-ЗА | ВБЕ-Ц18-82В-2242-ЛА | |
|---|---|---|---|---|
| Гарантированный интервал срабатывания Sa | 0…3,6 мм | |||
| Диапазон номинальных напряжений питания емкостного датчика | 12…24 В | - | ||
| Диапазон рабочих напряжений питания емкостного датчика | 10…30 В | ∼ 100…250 В | ||
| Номинальный ток | 200 мА | 250 мА | ||
| Категория применения коммутационного элемента | DC13 | АC14 | ||
| Защита коммутационного элемента | бистабильная | отсутствует | ||
| Индикация срабатывания | есть | |||
| Диапазон регулировки чувствительности | 60…120% | |||
| Температура окружающей среды | –25…+80 °C | |||
| Материал корпуса | полипропилен | |||
| Максимальная масса изделия | 0,145 кг | |||
| Подключение | Кабель 2 м | |||
| Степень защиты | IP67 | |||
| Исполнение | неутапливаемое | |||

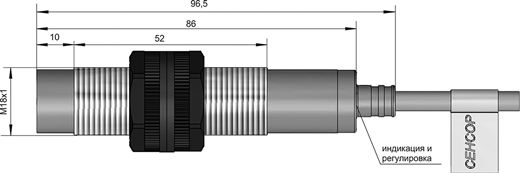

Габаритные размеры датчиков ВБЕ-Ц18
Схемы подключения датчиков ВБЕ-Ц18
| Артикул | Схема подключения | Коммутационная функция | Расстояние срабатывания | Частота циклов срабатывания |
|---|---|---|---|---|
| ВБЕ-Ц18-82В-2113-ЗА | PNP | «ИЛИ» | Sn = 5 мм | 10 Гц |
| ВБЕ-Ц18-82В-2123-ЗА | NPN | «ИЛИ» | ||
| ВБЕ-Ц18-82В-2242-ЛА | AC | НЗ | Sn = 5 мм | 10 Гц |
