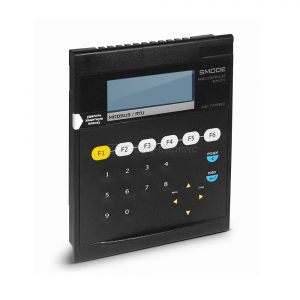

Контроллер SMH 2010 с фиксированным набором входов / выходов
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| SMConstructor(HVAC)_v1-50s6_setup | Программное обеспечение | zip |
| Макросы (Segnetics) | Программное обеспечение | zip |
| Макросы (КИП-Сервис) | Программное обеспечение | zip |
| Среда программирования SMLogix | Программное обеспечение | zip |
| Паспорт - Trim5, SMH4, SMH2G(i), SMH2G, SMH2010, PIXEL, MC, MR, FMR, PNA, ICM | Паспорт | |
| РЭ - Контроллер SMH2010 | Руководство по эксплуатации | |
| Руководство по быстрому запуску SMConstructor(HVAC) | Мануалы | |
| Библиотека EPLAN для Segnetics | Библиотека E-PLAN | zip |
| Сертификат соответствия ТР ТС 004, 020 - Контроллеры программируемые логические серии SMH2010,SMH2G,Pixel,SMH4,Trim5,Matrix, модули расширения FMR,MRL | Сертификат соответствия | |
| Декларация соответствия - контроллеры Pixel, SMH2010, SMH2G, MR, MC | Декларации о соответствии (ТС и ЕАЭС) |
Панельные контроллеры SMH 2010 — это простое и надежное решение формата «всё в одном».
Широкий выбор модификаций контроллеров позволяет подобрать решение для различных задач. Встроенный дисплей и многокнопочная панель с легкостью пользоваться контроллером людям без должной подготовки.
Особенности программируемого контроллера серии SMH 2010
- Компактный панельного исполнения: позволяет устанавливать контроллер снаружи электротехнических шкафов и использовать, как панель оператора.
- От 10 до 256 входов / выходов.
- Легкое программирование на языке функциональных блоков.
- Интерфейс RS-485 позволяет использовать SMH 2010 как ведущий контроллер для подсети интеллектуальных датчиков и контроллеров нижнего уровня.
- Быстродействие: микроконтроллер ATMega128 с большим объемом памяти и поддержка расширенной арифметики, поэтому контроллер может выполнять сложные вычислительные задачи и поддерживать разветвленные алгоритмы.
- Энергонезависимая память накапливает данные, приходящие из сети, для хранения и выдачи их для дальнейшего использования контроллерам или компьютерам верхнего уровня.
- Часы реального времени: создание программ контроля технологических процессов с привязкой к точному времени.
Технические характеристики контроллеров SMH 2010
| Параметр | Значение |
|---|---|
| Дискретные входы | |
| Количество дискретных входов | максимально 12 |
| Уровни напряжения сигнала | логический «0»: =0…3,4 В логическая «1»: =4,0…50 В |
| Частота по входам | 100 Гц |
| Дискретные выходы | |
| Количество дискретных выходов | 8 |
| Тип дискретного выхода | транзистор с открытым стоком |
| Максимальный ток нагрузки | 1 А (продолжительная работа) 5 А (импульс 300 мкс, скваж. 50) |
| Напряжение выходной нагрузки | 50 В постоянный ток (макс) |
| Аналоговые входы | |
| Количество аналоговых входов | 4 для термометров сопротивления 6 для сигнала 0…10 В 6 для сигнала 4…20 мА |
| Разрешение | 10 бит |
| Аналоговые выходы | |
| Количество аналоговых выходов | 4 (0…10 В) |
| Разрешение | 10 бит |
| Нагрузочная способность | 3 мА |
| Питание | |
| Номинальное напряжение | 24 V AC/DC |
| Потребляемая мощность | Не более 4,5 Вт |
| Интерфейсы | |
| RS-485 | Скорость 2400…115200 bod, разъем – клеммная колодка ModBUS RTU |
| Панель оператора (HMI) | |
| Клавиатура | 22 кнопки, 6 функциональных |
| Графический дисплей | 4 строки × 20 символов, LED-подсветка |
Габаритные размеры контроллера SMH 2010
Обозначение при заказе ПЛК Segnetics серии SMH 2010
| SMH 2010С- | -01-5 | ||||
|---|---|---|---|---|---|
| Количество и тип аналоговых входов | |||||
| 4 входа для резистивных датчиков температуры | 1 | ||||
| 4 входа для резистивных датчиков температуры + 2 входа для датчиков 4…20 мА | 3 | ||||
| Количество дискретных входов и аналоговых выходов + ресурс EEPROM | |||||
| 12 дискретных входов, аналоговых выходов нет | 1 | ||||
| 10 дискретных входов + 2 аналоговых выхода | 2 | ||||
| Наличие батареи | |||||
| Батарея отсутствует | 1 | ||||
| Батарея установлена | 2 | ||||
| Количество и тип COM-портов | |||||
| 1×RS-485 | 1 | ||||
| 1×RS-485, 1×RS-232 | 3 | ||||
Пример: SMH 2010С-1221-01-5
