Matrix - универсальные модульные ПЛК Segnetics

Описание универсальных модульных ПЛК Segnetics серии Matrix

Свободно программируемый контроллер «Матрикс» предназначен для автоматизации инженерных систем жизнеобеспечения зданий, управления различными технологическими процессами и отдельным оборудованием.

ПЛК построен на базе ARM-процессора с частотой 1ГГц, под управлением ОС Linux и программируется с помощью инструментальных средств Segnetics: SMLogix, SMArt, SMConstructor и других. Операционная система позволяет запускать собственные программы, написанные на общедоступных языках (С/С++, java, python, php, js и прочие) и пользоваться всеми встроенными средствами доступа и управления периферией.

Контроллер содержит широкий набор каналов ввода-вывода, слот SD-карты, дисплей и клавиатуру. Также обладает продвинутыми коммуникационными возможностями, среди которых: шина SystemBus и беспроводной 3G-модем. Они могут быть дополнительно расширены установкой одного из вариантов опциональных сетевых модулей.

Особенности универсальных модульных ПЛК Segnetics серии Matrix

  • Множество комбинаций I/O на борту
  • Высокоскоростная системная шина
  • Гибкая конфигурация коммуникационных портов
  • Встроенный модем
  • Встроенный архиватор
  • Дисплей и визуализация

Технические характеристики универсальных модульных ПЛК Segnetics серии Matrix

Параметр Значение
Размеры
ШхВхГ 140х110х55 мм
Вес 360 г
Крепление DIN-рейка, тип: ТН35/7.5/15
Условия использования
Температура 0…55 °С (без замораживания)
Влажность до 90% (без конденсации)
Питание
Номинальное напряжение ~/=24 В
Рабочий диапазон =16…48 В или ~18…36 В
Максимально допустимое напряжение 60 В
Потребляемая мощность до 5,4 Вт
Питание от USB Для конфигурирования и обновления ПО
Защита Сменный плавкий предохранитель 2А, класс: III
Интерфейсы
RS-485 (COM1) Гальванически изолированный
Разъём: клеммная колодка (протокол Modbus-RTU)
RS-485 (COM2) Гальванически неизолированный
Разъём: клеммная колодка
(протокол Modbus-RTU или System Bus)
(до 244 FMR))
Разъём Ext Подлючение модулей MRL
USB-device USB 2.0,
Разъём: типа Micro-B
Слот карт памяти ** MircoSD, до 32 Гб
GSM 3Gмодем ** SIM-карты: стандарт MicroSIM,
Диапазоны: GSM/GPRS/EDGE+ UMTS/HSPA до 7,2 Мбит/с
Сообщения SMS
HDMI ** 1080p, TrueColor

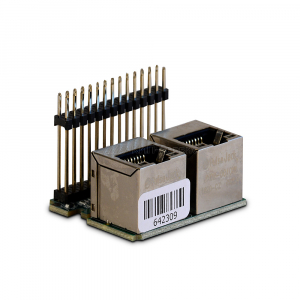

Слот сетевых карт с дополнительными интерфейсами Ethernet LAN 100 Мбит/с,
USB Host 2.0, RS-485 Modbus,
RS-232, CAN Bus, M-Bus
Вычислительная подсистема
Процессор TI SITARA AM3354 с ядром Cortex-A8, 1 ГГц
Графический ускоритель PowerVR SGX (1,6GFlops, OpenGL ES 2.0)
Встроенная память 4 GB, eMMC Flash
Оперативная память 256 Mb, DDR3
Операционная система Linux Debian + автоматический режим Suspend
HMI
Графический дисплей TFT, цветной «TrueColor», диагональ 2.4"
Разрешение дисплея 320 х 240 точек
Клавиатура 6 кнопок
Часы реального времени Сменная батарея CR1632
Звуковая сигнализация Однотональная
Светодиодная индикация 4 индикатора: состояния, обмена, пользовательский
До 32 индикаторов состояния I/O*
Дискретные входы
Количество до 32,
поддержка функции счетных входов
Номинальное напряжение ~/=24 В
Гальваническая изоляция Групповая, по 8 входов в группе
Дискретные выходы
Опторелейные (opto) До 12 (комбинированный тип защиты)
До 8 (комбинированный тип защиты)
До 12 (без защиты)
Симисторные (triac) До 8 (комбинированный тип защиты)
Релейные (relay) До 12 (без защиты)
Аналоговые входы
Количество До 8 универсальных
Поддержка типов температурных датчиков
(задается программно)
RTD, NTC или конфигурируемый пользователем
Режимы работы (задается программно) Измерение температуры: разрешение 0,1 ºC,
Измерение сигнала: 0-10 В: разрешение 3 мВ,
Измерение сигнала: 4…20 мА: разрешение 6 мкА
Режим дискретного входа
Тип защиты Комбинированный, до 36 В
Аналоговые выходы
Количество до 4 выходов 0…10 В
Максимально допустимый ток нагрузки 5 мА
Тип защиты Комбинированный, до 36 В

* Только для исполнений без дисплея.
** Дополнительные опции.

Внешний вид универсальных модульных ПЛК Segnetics серии Matrix

Габаритные и установочные размеры GSM-модема серии ICM
Контроллер Matrix. Вид с открытой крышкой системного отсека

Габаритные и установочные размеры GSM-модема серии ICM
Контроллер Matrix. Виды сбоку

* - наличие этих опций зависит от модификацииконтроллера
