Батарея LBA для работы часов реального времени для Pixel и SMH 2G/2Gi
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Библиотека EPLAN для Segnetics | Библиотека E-PLAN | zip |

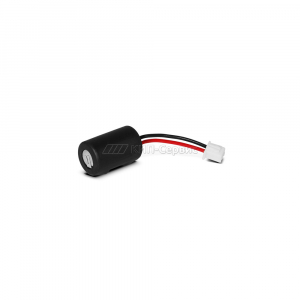

Батарея LBA предназначена для хранения значения часов реального времени.
Ее емкости достаточно для работы часов в течение 2,5 лет при выключенном питании контроллера.
Батарея совместима с контроллерами с контроллерами Segnetics PIXEL и SMH-2G.
В контроллерах SMH-2G батарея установлена в стандартной комплектации, в PIXEL батарея приобретается отдельно.
Монтаж батареи в контроллеры Segnetics
Установка или замена батареи в контроллере серии Pixel
Для установки/замены батареи, удалите клеммный блок из контроллера и снимите крышку батарейного отсека. Для этого необходимо вставить отвертку в паз защелки батарейного отсека и отжать крышку наружу. Вложить батарею в крышку, подключить ее к соответствующему разъему и поставить крышку на свое место в корпусе.
После замены батареи произведите настройку часов и календаря.
Установка или замена батареи в контроллерах серий SMH 2G/2Gi
Для установки или замены батареи, снимите крышку батарейного отсека.
Подключите разъем батареи и расположите батарею в отсеке для батареи.
После закройте крышку батарейного отсека.
После замены батареи произведите настройку часов и календаря.
