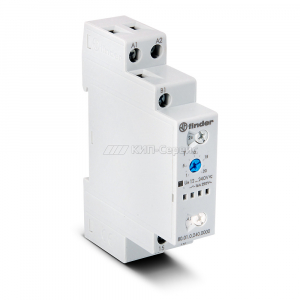

Многофункциональные реле времени и модульные таймеры Finder серии 80
Документация и ПО
Наименование | Тип документа | Тип файла |
---|---|---|
Модульный таймер ЗВЕЗДА-ТРЕУГОЛЬНИК 80.82 | Руководство по эксплуатации | |
РЭ на реле времени 80.01 | Руководство по эксплуатации | |
РЭ на реле времени 80.11 | Руководство по эксплуатации | |
РЭ на реле времени 80.82 | Руководство по эксплуатации | |
РЭ на реле времени 80.91 | Руководство по эксплуатации | |
Электротехника | Каталог | |
Библиотека EPLAN для Finder | Библиотека E-PLAN | zip |
3D модель (серия 80) | CAD библиотека | zip |
Сертификат соответствия ТР ТС 004 - Таймеры и реле времени серий: 12, 14, 80, 81, 83, 84, 85, 86, 88, 93.21, 93.68 | Сертификат соответствия | |
Сертификат соответствия ТР ТС 004 - Устройства коммутационные защиты и управления (реле) серии: 10, 11, 12, 13, 14, 15, 18, 19, 1Y, 1K, 20, 22, 26, 27, 30, 32, 34, 36, 38, 39, 40, 41, 43, 44, 45, 46, 48, 49, 4С, 50, 55, 56, 58, 59, 60, 62, 65, 66, 67, 68 | Сертификат соответствия |
Технические характеристики модульных таймеров и реле времени Finder серии 80
Параметр | 80.01 | 80.11 | 80.41 | 80.91 | 80.82 | 80.61 | 85.03 |
---|---|---|---|---|---|---|---|
Характеристика контактов | |||||||
Контактная группа (конфигурация) | 1 перекидной контакт (SPDT) | 2 НО (DPST-NO) | 1 CО (SPDT) | 3 CО (SPDT) | |||
Номинальный ток / максимальный пиковый ток, A | 16 / 30 | 6 / 10 | 8 / 15 | 10 / 20 | |||
Номинальное напряжение / максимальное напряжение переключения, В AC | 250 / 400 | ||||||
Номинальная нагрузка в AC1, BA | 4000 | 1500 | 2000 | 2500 | |||
Номинальная нагрузка в AC15 (230 В AC), BA | 750 | 300 | 400 | 500 | |||
Допустимая мощность однофазного двигателя, (230 В AC) | 0,55 | 0,3 | 0,37 | ||||
Отключающая способность DC1 30/110/220 В А | 16 / 0,3 / 0,12 | 6 / 0,2 / 0,12 | 8 / 0,3 / 0,12 | 10 / 0,25 / 0,12 | |||
Минимальная нагрузка на переключение мВт (В/мА) | 500 (10/5) | 500 (12/10) | 300 (12/10) | 300 (5/5) | |||
Стандартный материал контакта | AgCdO | AgNi | AgNi | AgNi | |||
Технические параметры | |||||||
Номинальное напряжение, В AC (50/60 Гц) | 12…240 | 24…240 | 12…240 | 24…240 | 230…240 | ||
Номинальное напряжение, В DC | 12…240 | 24…240 | 12…240 | 24…240 | 12-24-48-110…125 | ||
Номинальная мощность AC/DC, ВА 50Гц/Вт | <1,8 / <1 | <1,3 / <0,8 Вт | <0,6 / <0,6 Вт | <1,3 / <0,8 Вт | |||
Рабочий диапазон, В AC/DC | 10,8…265 | 16,8…265 | 16,8…265 | 10,8…265 | 16,8…265 | 16,8…265 / 16,8…242 |
16,8…265 |
Временные диапазоны | (0,1…2) с, (1…20) с, (0,1…2) мин, (1…20) мин, (0,1…2) ч, (1…24) ч | (0,1…2) с, (1…20) с, (0,1…2) мин, (1…20) мин | (0,05…2) с, (1…16) с, (8…70) c, (50…180) c | (0,1…2) с, (1…20) с, (0,1…2) мин, (1…20) мин | |||
Способность повторения, % | ±1 | ||||||
Время перекрытия, мс | 100 | ||||||
Минимальный управляющий импульс, мс | 50 | 50 | 500(A1-A2) | ||||
Погрешность диапазона уставки, % | ±5 | ± 1 | ±5 | ± 1 | |||
Электрическая долговечность при номинальной нагрузке AC1 | 50×103 циклов | 60 ∗ 103 циклов | 100 ∗ 103 циклов | 60 ∗ 103 циклов | |||
Диапазон температур, °С | –10…+50 | ||||||
Степень защиты | IP20 |
Габаритные размеры модульных таймеров и реле времени Finder серии 80
![Габаритные размеры таймера Finder 80.82](https://megakip.by/finder/img/chem_80.82_clemm.gif)
Схемы подключения модульных таймеров и реле времени Finder серии 80
Модульный таймер Finder 80.01 ЗАДЕРЖКА, ИМПУЛЬС, СИММЕТРИЧНЫЙ ПОВТОР
![Схема таймера 80.91 80.01 без сигнала START](https://megakip.by/finder/img/nonstart_80.01_small.jpg)
![Схема таймера 80.91 80.01 с сигналом START](https://megakip.by/finder/img/start_80.01_small.jpg)
Модульный таймер Finder 80.11 ЗАДЕРЖКА ВКЛЮЧЕНИЯ
![Схема таймера 80.11 без сигнала START](https://megakip.by/finder/img/nonstart_80.01_small.png)
Модульный таймер Finder 80.41 ЗАДЕРЖКА ОТКЛЮЧЕНИЯ ПО СИГНАЛУ
![Схема таймера 80.41 без сигнала START](https://megakip.by/finder/img/nonstart_80.41_small.png)
Модульный таймер Finder 80.61 ЗАДЕРЖКА ОТКЛЮЧЕНИЯ ПО ПИТАНИЮ
![Схема таймера 80.61 без сигнала START](https://megakip.by/finder/img/nonstart_80.01_small.png)
Модульный таймер Finder 80.82 ЗВЕЗДА-ТРЕУГОЛЬНИК
![Схема таймера 80.82 без сигнала START](https://megakip.by/finder/img/nonstart_80.82_small.gif)
Модульный таймер Finder 80.91 АСИММЕТРИЧНЫЙ ПОВТОР
![Схема таймера 80.91 без сигнала START](https://megakip.by/finder/img/nonstart_80.01_small.jpg)
![Схема таймера 80.91 с сигналом START](https://megakip.by/finder/img/start_80.01_small.jpg)
Модульный таймер Finder 85.03 ЗАДЕРЖКА ВКЛЮЧЕНИЯ, ИМПУЛЬС, СИММЕТРИЧНЫЙ ПОВТОР, ИМПУЛЬСЫ С ЗАДЕРЖКОЙ
![Схема подключения Finder 80.03 без сигнала START](https://megakip.by/finder/img/nonstart_80.03_small.jpg)
Режимы работы модульных таймеров и реле времени Finder серии 80
Модульный таймер Finder 80.01 ЗАДЕРЖКА, ИМПУЛЬС, СИММЕТРИЧНЫЙ ПОВТОР
![Задержка включения — Таймер Finder 80.01](https://megakip.by/finder/img/func_ai.gif)
![Импульс при включении — Таймер Finder 80.01](https://megakip.by/finder/img/func_di.gif)
![Симметричный повтор цикла: пуск во включенном состоянии — Таймер Finder 80.01](https://megakip.by/finder/img/func_sw.gif)
![Задержка отключения по сигналу — Таймер Finder 80.01](https://megakip.by/finder/img/func_be.gif)
![Задержка вкл/выкл по сигналу — Таймер Finder 80.01](https://megakip.by/finder/img/func_ce.gif)
![Импульс по сигналу при включении — Таймер Finder 80.01](https://megakip.by/finder/img/func_de.gif)
Модульный таймер Finder 80.11 ЗАДЕРЖКА ВКЛЮЧЕНИЯ
![Задержка включения — Таймер Finder 80.01](https://megakip.by/finder/img/func_ai.gif)
Модульный таймер Finder 80.41 ЗАДЕРЖКА ОТКЛЮЧЕНИЯ ПО СИГНАЛУ
![Задержка включения — Таймер Finder 80.01](https://megakip.by/finder/img/func_ai80.41.gif)
Модульный таймер Finder 80.61 ЗАДЕРЖКА ОТКЛЮЧЕНИЯ ПО ПИТАНИЮ
![Задержка включения — Таймер Finder 80.01](https://megakip.by/finder/img/func_ai80.61.gif)
Модульный таймер Finder 80.82 ЗВЕЗДА-ТРЕУГОЛЬНИК
![Задержка включения — Таймер Finder 80.82](https://megakip.by/finder/img/func_sd.gif)
![Иконка на схеме](https://megakip.by/finder/img/shem_icon.gif)
![Иконка на схеме](https://megakip.by/finder/img/shem_icon.gif)
Модульный таймер Finder 80.91 АСИММЕТРИЧНЫЙ ПОВТОР
![Асимметричный повтор цикла (пуск по сигналу) — Таймер Finder 80.91 Асимметричный повтор цикла (пуск по сигналу) — Таймер Finder 80.91](https://megakip.by/finder/img/func_li.gif)
![Асимметричный повтор сигнала (пуск по сигналу) — Таймер Finder 80.91 Асимметричный повтор сигнала (пуск по сигналу) — Таймер Finder 80.91](https://megakip.by/finder/img/func_le.gif)
Модульный таймер Finder 85.03 ЗАДЕРЖКА ВКЛЮЧЕНИЯ, ИМПУЛЬС, СИММЕТРИЧНЫЙ ПОВТОР, ИМПУЛЬСЫ С ЗАДЕРЖКОЙ
![Задержка включения — Таймер Finder 80.01](https://megakip.by/finder/img/func_ai.gif)
![Импульс при включении — Таймер Finder 80.01](https://megakip.by/finder/img/func_di.gif)
![Симметричный повтор цикла: пуск во включенном состоянии — Таймер Finder 80.01](https://megakip.by/finder/img/func_sw.gif)
![GI: Импульс с задержкой — Таймер Finder 80.01](https://megakip.by/finder/img/func_gi.png)
