Однофазное твердотельное реле со встроенным радиатором ESS1-DA DHT






Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
ПС: ESS1 DHT со встроенным радиатором ТТР ELHART | Паспорт | 259 KB | |
Твердотельные реле ELHART | Каталог | 2 MB | |
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) | Библиотека E-PLAN | 28 MB | zip |
Сертификат соответствия ТР ТС 004, ТР ТС 020 - Реле твердотельные ESS, ESH | Сертификат соответствия | 579 KB |
Наименование | Цена с НДС |
---|---|
ESS1-DA-015 DHT Однофазное твердотельное реле (управление 4-32 VDC, выход ток до 15А, напряжение 40-440 VAC), встроенный радиатор, монтаж на DIN-рейку, компактное исполнение 100x24x107 мм
|
Загрузка… |
ESS1-DA-025 DHT Однофазное твердотельное реле (управление 4-32 VDC, выход ток до 25А, напряжение 40-440 VAC), встроенный радиатор, монтаж на DIN-рейку, компактное исполнение 100x48x107 мм
|
Загрузка… |
ESS1-DA-040 DHT Однофазное твердотельное реле (управление 4-32 VDC, выход ток до 40А, напряжение 40-440 VAC), встроенный радиатор, монтаж на DIN-рейку, компактное исполнение 100x80x107 мм
|
Загрузка… |
Описание однофазных твердотельных реле ELHART модели ESS1-DA DHT
ТТР ESS1-DA DHT коммутирует переменный ток с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =4…32 В.
Твердотельное реле типа DC-AC без радиатора, в линейке ELHART представлено моделью ESS1-DA с управлением переменным током.
Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.
Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».
Особенности однофазных твердотельных реле ELHART модели ESS1-DA DHT

Модель ESS1-DA модификации DHT наиболее часто используется в промышленном применении, поскольку сочетает в себе самые распространенные виды управляющего сигнала и коммутируемого напряжения. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.
Выдерживает скачок коммутируемого напряжения до ~900 В.
Компактное ТТР с монтажом на DIN-рейку.
Технические характеристики твердотельных реле ESS1-DA модификации DHT
Параметр | Значение |
---|---|
Количество коммутируемых фаз | 1 |
Управляющий сигнал | =4…32 В |

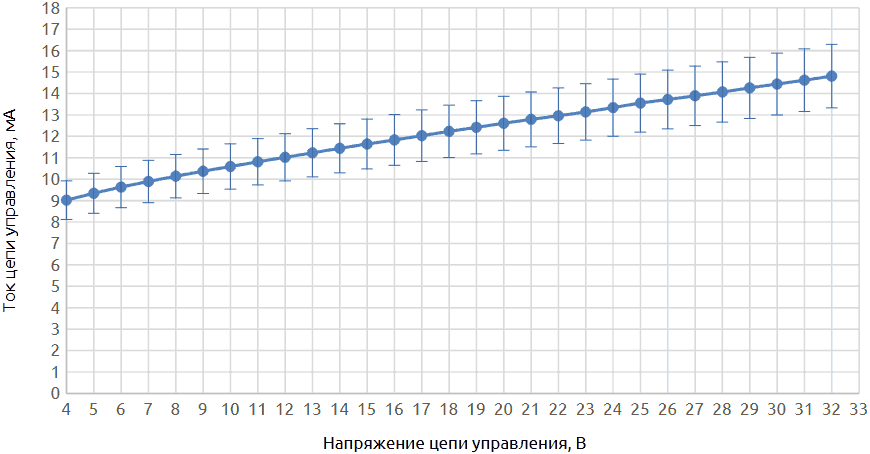

Ток цепи управления | 5…20 мА |
Коммутируемое напряжение | ~40…440 В |
Коммутируемые токи | 15, 25, 40 А |
Напряжение включения | =4 В |
Напряжение выключения | =2 В |
Максимальное пиковое напряжение | ~900 В |
Падение напряжения в коммутируемой цепи | < ~1,6 В |
Время переключения | ≤ 10 мс |
Ток утечки в коммутируемой цепи | ≤ 10 мА |
Электрическая прочность изоляции | ≥ ~2500 В |
Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
Температура окружающей среды | -30…80 °C |
Способ коммутации | при переходе напряжения через ноль |
Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA DHT

- Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
- Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
- Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
- В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
- Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
- Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
- При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
- Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.
Габаритные размеры однофазных твердотельных реле ELHART модели ESS1-DA DHT



Информация для заказа твердотельных реле ELHART модели ESS1-DA DHT
ESS1-DA- | DHT | |
---|---|---|
Максимальный ток коммутируемого напряжения |
||
15 А | 015 | |
25 А | 025 | |
40 А | 040 |
