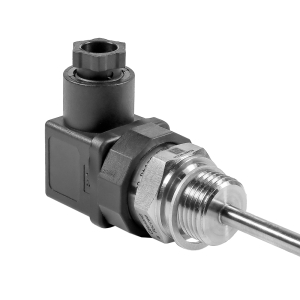

Датчики термосопротивления c разъемом DIN серии ТRE.H20
Рабочий диапазон: -50…+150 °C
Класс точности A, B
Степень защиты
DIN-коннектор
Хорошая цена
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт: Термопреобразователь сопротивления погружной с фиксированным штуцером серии TRE.H20 | Паспорт | |
| Датчики температуры ELHART | Каталог | |
| Отказное письмо. Датчики температуры ELHART серии TRE / TCE | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
TRE.H20-Pt100-B3-M20-D6-L60 Датчик температуры погружной (Pt100, L=60мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
3780
В пути
Датчик температуры погружной (Pt100, L=60мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L80 Датчик температуры погружной (Pt100, L=80мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
3840
В наличии
Датчик температуры погружной (Pt100, L=80мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L100 Датчик температуры погружной (Pt100, L=100мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
3840
В наличии
Датчик температуры погружной (Pt100, L=100мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L120 Датчик температуры погружной (Pt100, L=120мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
3840
В наличии
Датчик температуры погружной (Pt100, L=120мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L160 Датчик температуры погружной (Pt100, L=160мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
3840
В наличии
Датчик температуры погружной (Pt100, L=160мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L200 Датчик температуры погружной (Pt100, L=200мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
3930
В наличии
Датчик температуры погружной (Pt100, L=200мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L250 Датчик температуры погружной (Pt100, L=250мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
4020
В наличии
Датчик температуры погружной (Pt100, L=250мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L320 Датчик температуры погружной (Pt100, L=320мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
4020
В наличии
Датчик температуры погружной (Pt100, L=320мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L400 Датчик температуры погружной (Pt100, L=400мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
4140
В наличии
Датчик температуры погружной (Pt100, L=400мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-M20-D6-L500 Датчик температуры погружной (Pt100, L=500мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
4500
В наличии
Датчик температуры погружной (Pt100, L=500мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-G12-D6-L60 Датчик температуры погружной (Pt100, L=60мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
3780
В наличии
Датчик температуры погружной (Pt100, L=60мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-G12-D6-L80 Датчик температуры погружной (Pt100, L=80мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
3780
В наличии
Датчик температуры погружной (Pt100, L=80мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-G12-D6-L100 Датчик температуры погружной (Pt100, L=100мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
3780
В наличии
Датчик температуры погружной (Pt100, L=100мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
|
TRE.H20-Pt100-B3-G12-D6-L120 Датчик температуры погружной (Pt100, L=120мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
3780
В наличии
Датчик температуры погружной (Pt100, L=120мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A
Датчики температуры ELHART
ELHART
|
Загрузка… |
Описание термосопротивления c разъемом DIN серии ТRE.H20
Датчики температуры ELHART серии ТRE.H20 по типу чувствительного элемента относится к термопреобразователям сопротивления и предназначены для измерения температуры жидких, сыпучих и газообразных сред, неагрессивных к материалам датчика.
Термосопротивления TRE.H20 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 классами А и В по ГОСТ 6651. Подключение проводов осуществляется через быстросъемный электрический разъем по DIN 43650, обеспечивающий удобство и скорость подключения к измерительным устройствам.
Подключение к процессу осуществляется неподвижным штуцером с присоединительными резьбами G1/2″ или М20×1,5. Датчики могут подключаться к процессу напрямую или через защитную гильзу.
Датчики температуры серии ТRE.H20 применяются для измерения температуры в системах отопления, вентиляции и кондиционирования (HVAC/ОВиК), а так же в различном технологическом оборудовании с предельной температурой до +150 °С: холодильном оборудовании, емкостях с рубашкой, генераторах ледяной воды, бойлерах и т.д.
Технические характеристики термосопротивления c разъемом DIN серии ТRE.H20
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ)* (определяется модификацией) |
Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) |
| Диапазон измерения температуры (при температуре окружающего воздуха не более +35 °С) |
-30...+150 ºC (класс А) -50...+150 ºC (класс В) |
| Максимальная температура окружающего воздуха | +100 °С |
| Максимальная температура рабочей среды | см. Зависимость от температуры окружающего воздуха |
| Класс допуска* (определяется модификацией) |
Класс A: ±(0,15+0,002 ·|t|***) °C Класс В: ±(0,30+0,005 ·|t|***) °C |
| Время термической реакции (63,2%)* | не более 35 сек |
| Минимальная глубина погружения | 60 мм |
| Рабочее давление | не более 2,5 МПа |
| Электрическое сопротивление изоляции при температуре (25±10) °С* |
не менее 100 МОм |
| Измерительный ток* | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Сечение проводов | не более 1,5 мм² |
| Степень защиты** | IP65 |
| Присоединение к процессу (определяется модификацией) |
наружная резьба М20х1,5, G1/2″ |
| Материал корпуса погружной части | AISI 321 (12Х18Н10T) |
| Относительная влажность окружающего воздуха | не более 90% |
| Средняя наработка на отказ | не менее 35 тыс часов |
| Средний срок службы | не менее 10 лет |
* согласно ГОСТ 6651.
** согласно ГОСТ 14254.
*** где |t| – модуль значения температуры в °С.
Габаритные размеры датчика температуры ТRE.H20
L может принимать значения 60…630 мм.
Схемы соединения внутренних проводов термосопротивления серии ТRE.H20
Информация для заказа датчика термосопротивления c разъемом DIN серии ТRE.H20
| TRE.H20- | - | - | - | D6 | - | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| НСХ | ||||||||||
| Pt100 | Pt100 | |||||||||
| Pt1000 | Pt1000 | |||||||||
| Класс допуска | ||||||||||
| Класс A | A | |||||||||
| Класс B | B | |||||||||
| Схема соединений внутренних проводов |
||||||||||
| Трехпроводная | 3 | |||||||||
| Четырехпроводная | 4 | |||||||||
| Присоединительная резьба | ||||||||||
| M20x1,5 | M20 | |||||||||
| G1/2″ | G12 | |||||||||
| Диаметр монтажной части | ||||||||||
| 6 мм | D6 | |||||||||
| Длина монтажной части | ||||||||||
| 60 мм | L60 | |||||||||
| 80 мм | L80 | |||||||||
| 100 мм | L100 | |||||||||
| 120 мм | L120 | |||||||||
| 160 мм | L160 | |||||||||
| 200 мм | L200 | |||||||||
| 250 мм | L250 | |||||||||
| 320 мм | L320 | |||||||||
| 400 мм | L400 | |||||||||
| 500 мм | L500 | |||||||||
| 630 мм | L630 | |||||||||
Пример кода заказа: TRE.H20-Pt100-B3-M20-D6-L120
