КОНТУР А: Шкаф управления ИТП (расширенная версия)

Документация и ПО

Наименование	Тип документа	Тип файла
Паспорт КОНТУР-А	Паспорт	pdf
Руководство по эксплуатации КОНТУР А	Руководство по эксплуатации	pdf
3D модель КОНТУР А11	CAD библиотека	zip
Альбом схем - КОНТУР А	Альбом схем	pdf
Сертификат соответствия ТР ТС 004, ТР ТС 020 - Низковольтные комплектные устройства	Сертификат соответствия	pdf

Наименование	Цена с НДС
КОНТУР А11-222-000-В00-К00 ШУ ИТП Схема А11 (1хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ)	Загрузка…
КОНТУР А12-222-020-В00-К00 ШУ ИТП Схема А12 (1хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ)	Загрузка…
КОНТУР А12-322-020-В00-К00 ШУ ИТП Схема А12 (1хОТОП: клапан Б/М, 3 насоса с АВР+СХ; 2хГВС: клапан Б/М,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ)	Загрузка…
КОНТУР А21-222-201-В00-К00 ШУ ИТП Схема А21 (2хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М,2 насоса с АВР+СХ; 2хПОДПИТКА:1 насос)	Загрузка…
КОНТУР А22-222-222-В00-К00 ШУ ИТП Схема А22 (2хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М,2 насоса с АВР+СХ; 2хПОДПИТКА:2 насоса с АВР+СХ)	Загрузка…

Шкаф управления ИТП КОНТУР А — это ключ к эффективному управлению отоплением и горячим водоснабжением. Он обеспечивает круглогодичное автоматическое управление и интеллектуальный контроль температурных режимов. Использование шкафа управления КОНТУР А, позволяет увеличить скорость внедрения и запуска системы управления, а также снизить затраты на сборку и монтаж, а также повышает надежность системы, т. к. все шкафы проходят выходной контроль на производстве. Алгоритм управления ИТП был разработан с учетом основных требований СП 510.1325800.2022 «Тепловые пункты и системы внутреннего теплоснабжения» и обеспечивает круглогодичное автоматическое управление тепловым пунктом без постоянного присутствия обслуживающего персонала.

В зависимости от модификации, шкафы управления ИТП позволяют автоматизировать от 2-х контуров до 4-х контуров (до 2-х Отопления и до 2-х ГВС), а также от 3-х до 6-ти групп насосных групп.

Шкаф управления ИТП КОНТУР А — это серийное, сертифицированное изделие заводского исполнения, которое позволяет сократить затраты на монтажно-наладочные работы, а также повысить надежность всей системы. Шкаф управления изготовлен в соответствии с ТУ 27.12.31-002-12241237-2022.

Сокращение сроков разработки проекта за счет получения готового комплексного решения.
Экономия на складских затратах и логистике (не требуется закупать комплектующие у разных поставщиков, организовывать их доставку и последующее хранение).
Не требуется организовывать рабочее место для самостоятельной сборки шкафов, снижение общепроизводственных затрат и издержек.
Полный комплект сопроводительной документации: паспорт, руководство по эксплуатации, альбом схем, сертификат соответствия.
Гарантия поставщика — 36 месяцев на комплектное изделие.
Сокращение сроков строительства, реконструкции и ввода в эксплуатацию объекта.
Экономия на стоимости сборочных работ.

Обеспечьте своему предприятию надежность и экономию с нашими шкафами управления ИТП. Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем помочь вам оптимизировать вашу систему отопления и ГВС.

Функциональные схемы шкафов управления серии КОНТУР-А

КОНТУР А11 (1 контур отопления, 1 контур ГВС)

Поддержание температуры в 1 контуре отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
Поддержание заданной температуры в 1 контуре ГВС (горячего водоснабжения).
Управление 2-мя группами циркуляционных насосов, циркуляция теплоносителя внутреннего контура отопления и циркуляция горячей воды в контуре ГВС.

Управление 1 группой подпиточных насосов контура отопления. Контроль максимального времени работы подпиточных насосов.
Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
Аварийный ввод резерва для каждой насосной группы.

КОНТУР А12 (1 контур отопления, 2 контура ГВС)

Поддержание температуры в 1 контуре отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
Поддержание заданной температуры в 2-х контурах ГВС (горячего водоснабжения).

Управление 3-мя группами циркуляционных насосов, циркуляция теплоносителя внутреннего контура отопления и циркуляция горячей воды в двух контурах ГВС.
Управление 1 группой подпиточных насосов контура отопления. Контроль максимального времени работы подпиточных насосов.
Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
Аварийный ввод резерва для каждой насосной группы.

КОНТУР А21 (2 контура отопления, 1 контур ГВС)

Поддержание температуры в 2-х контурах отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
Поддержание заданной температуры в 1 контуре ГВС (горячего водоснабжения).

Управление 3-мя группами циркуляционных насосов, циркуляция теплоносителя двух внутренних контуров отопления и циркуляция горячей воды в контуре ГВС.
Управление 1 группой подпиточных насосов первого контура отопления. Контроль максимального времени работы подпиточных насосов.
Управление 1 клапаном подпитки второго контура отопления.
Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
Аварийный ввод резерва для каждой насосной группы.

КОНТУР А22 (2 контур2 отопления, 2 контура ГВС)

Поддержание температуры в 2-х контурах отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
Поддержание заданной температуры в 2-х контурах ГВС (горячего водоснабжения).
Управление 4-мя группами циркуляционных насосов, циркуляция теплоносителя двух внутренних контуров отопления и циркуляция горячей воды в двух контурах ГВС.

Управление 2-мя группами подпиточных насосов контуров отопления. Контроль максимального времени работы подпиточных насосов.
Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
Аварийный ввод резерва для каждой насосной группы.

Функциональные особенности шкафов управления для ИТП КОНТУР А

Комфортная температура при любой погоде

Регулирование температуры теплоносителя в контурах отопления осуществляется по гибко настраиваемому отопительному графику.

Это позволяет системе оперативно реагировать на изменение внешних условий и круглосуточно поддерживать требуемую температуру в помещении. График задается по 6 точкам, возможна установка смещения графика в выходные дни или ночное время.

Защита от превышения температуры обратной воды

Шкаф управления ИТП позволяет контролировать температуру обратной воды по заданному графику.

В случае превышения уставки, клапан автоматически начнет закрываться, пока температура не упадет ниже требуемого значения. Это обеспечивает эффективное управление тепловыми процессами и поддержание оптимальных условий работы системы.

Стабильная подача горячей воды

Регулирование температуры в контуре ГВС производится по ПИД-закону. Вне зависимости от текущего потребления горячей воды ее температура будет оставаться на одном уровне.

При выходе температуры отопления или ГВС за заданный диапазон оператор увидит предупредительное сообщение.

Универсальные входы для датчиков температуры (50М, Pt-100, Pt-1000)

Поддержка наиболее распространенных типов термодатчиков упрощает процесс интеграции шкафа управления при модернизации ИТП.

Классическое управление трех ходовыми клапанами

Для регулирования степени открытия клапанов предусмотрены релейные выходы с трехпозиционным принципом управления («Больше-Меньше»). Аналоговое управление (0...10 В ) доступно в шкафах с дополнительной опцией В04 и выше.

Гибкое управление группой насосов

В максимальной комплектации шкаф управления поддерживает до 6 независимых насосных групп (2 отопления, 2 подпитки, 2 ГВС). Конфигурация каждой группы производится отдельно друг от друга, и позволяет выбрать количество насосов в группе.

При управлении насосной группой, состоящей из двух насосов, предусмотрено чередование их по времени для обеспечения равномерного износа. Также предусмотрена функция АВР насосов, т.е. при аварии одного из насосов в группе производится автоматический запуск другого.

Гибкое управление группой насосов — Экран настройки контура отопления

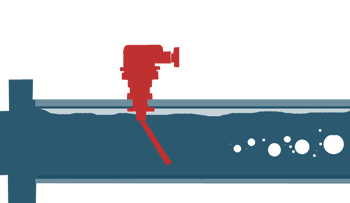

Защита от сухого хода всех групп насосов

Для каждой насосной группы предусмотрено подключение реле сухого хода с целью защиты насосов. При пропадании воды соответствующая группа насосов будет остановлена, оператор увидит предупредительное сообщение. При восстановлении водоснабжения работа насосов продолжится автоматически.

Реле сухого входа замкнуто: насос работает

Реле сухого входа разомкнуто: насос остановлен

Работа с различными типами дискретных датчиков

Возможно подключение датчика низкого давления в системе отопления и датчиков сухого хода с НО или НЗ контактами. Дополнительно предусмотрены настройки дребезга срабатывания датчиков аварии, а также времени стабилизации показаний после пуска. Контроль исправной работы насоса осуществляется с использованием дискретных датчиков: это может быть реле перепада давления или реле протока.

Защита от прорыва трубопровода

В случае, если насосы подпитки непрерывно работают больше заданного времени, контроллер анализирует это как аварийную ситуацию и отключает насосы.

Бесперебойная работа и журнал аварий

Контроль аварий датчиков и отклонения измеренных значений от уставок, а также наличие функции АВР для насосов позволяют обеспечить надежное и безопасное управление тепловым пунктом.

При возникновении любой аварии (обрыв датчика, сухой ход, выход температуры за заданные пределы и т. д.) на экран выводится сообщение о характере аварии и времени ее возникновения.

Все аварии автоматически заносятся в энергонезависимый журнал и сохраняются при выключении питания шкафа.

Журнал аварий — Экран Журнала событий / аварий

Режим ручного управления

Режим ручного управления — это ручное управление исполнительными устройствами реализованное на панели управления.

При необходимости любое исполнительное устройство (насос или клапан) может быть переведено в ручной режим управления при помощи панели оператора, и запущено или остановлено в обход алгоритмов автоматического управления.

Данная функция удобна при вводе в эксплуатацию для проверки подключения исполнительных механизмов, тестирования системы.

Местный режим управления

Местный режим управления — это ручное управление исполнительными механизмами при помощи внешних переключателей/кнопок.

Режим активируется только для насосных групп, путем подачи дискретного сигнала от внешнего переключателя на специальные входы ПЛК. При подаче сигнала, контроллер перестает анализировать выбранную насосную группу и исключает ее из алгоритма управления.

Данная функция удобна во время пусконаладки при вводе в эксплуатацию, обслуживания или замены оборудования, а также в аварийных ситуациях.

Технические характеристики шкафа управления ИТП КОНТУР А

Модификации ШУ КОНТУР	A11	А12	А21	А22
Аналоговые входы (50М, Pt100, Pt1000)
Количество аналоговых входов, шт	4	6	6	8
Датчик температуры наружного воздуха
Датчик температуры воды в подающем трубопроводе контура отопления 1
Датчик температуры контура ГВС 1
Датчик температуры воды в обратном трубопроводе теплосети 1
Датчик температуры воды в подающем трубопроводе контуре отопления 2
Датчик температуры воды в подающем трубопроводе теплосети
Датчик температуры контура ГВС 2
Датчик температуры воды в обратном трубопроводе теплосети 2
Дискретные входы
Количество дискретных входов, шт	14	17	18	24
Тип подключаемого датчика	«сухой контакт»
Дискретные выходы
Количество выходов типа «сухой контакт», шт	11	15	16	21
Тип дискретных выходов	реле 5 A
Характеристики кабелей подключения
Сечение жил вводного кабеля силовой цепи	1,5…2,5 мм² (рекомендуемое)
Сечение жил кабеля управляющих цепей	0,5…2,5 мм² (рекомендуемое)
Питание
Номинальное напряжение питания	=24 В
Допустимый диапазон напряжения питания	=22…26 В
Потребляемая мощность с учетом подключенных модулей расширения, Вт	20	23,4	23,4	27
Условия эксплуатации
Класс защиты	IP54
Температура окружающей среды	0…+50 °С
Относительная влажность	10…80% (без образования конденсата)
Помещение	без агрессивных веществ и токопроводящих частиц
Отопление
Количество контуров отопления	1	1	2	2
Управление клапанами «Больше»/«Меньше»
Управление клапанами 0…10 В	опция
График отопления по шести точкам для каждого контура
График температуры обратной воды по шести точкам для каждого контура
Защита от превышения температуры обратной воды
Сдвиг графиков отопления в ночное время
Сдвиг графиков отопления в выходные дни
Автоматическое отключение отопления в летнем режиме
Выбор регулируемого параметра для контура отопления: Тпр., Тобр., ΔТ	опция
Сигнализация о выходе температуры в контуре за заданные границы
Горячее водоснабжение (ГВС)
Количество контуров ГВС	1	2	1	2
Управление клапанами «Больше»/«Меньше»
Управление клапанами 0…10 В	опция
Поддержание заданной уставки для каждого контура
Сигнализация о выходе температуры в контуре за заданные границы
Отключение регулирования температуры при аварии обоих насосов
Насосные группы
Количество насосных групп отопления	1	1	2	2
Количество насосных групп ГВС	1	2	1	2
Количество насосных групп подпитки	1	1	2	2
Работа с одним или двумя насосами в группе
Чередование рабочего насоса для равномерного износа
Аварийный ввод резерва в случае выхода насоса из строя
Защита от «сухого хода» для всех насосных групп
Выбор типа датчика сухого хода (НО/НЗ)
Отключение насосов при превышении температуры в контуре (для насосов ГВС)
Контроль максимального времени непрерывной работы насосов (для насосов подпитки)
Внешние аварийные сигналы
Количество входов для внешних аварийных сигналов	3	3	3	3
Журнал аварий
Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений)
Диспетчеризация
RS-485 (Modbus RTU)

Габаритные размеры шкафов управления ИТП КОНТУР А

Артикул	Мод.	Габаритные размеры, мм
Артикул	Мод.	W	W1	W2	H	H1	H2
КОНТУР А11	К00	400	360	210	600	630	659
КОНТУР А11	К××	600	560	250	800	830	863
КОНТУР А12	К00	600	560	210	600	630	659
КОНТУР А12	К××	600	560	250	800	830	863
КОНТУР А21	К00	600	560	210	600	630	659
КОНТУР А21	К××	600	560	250	800	830	863
КОНТУР А22	К00	600	560	210	600	630	659
КОНТУР А22	К××	600	560	250	800	830	863

Основные органы управления и индикации шкафа ИТП КОНТУР А

Основные органы управления и индикации шкафа КОНТУР

Номер	Описание
1	Индикатор «Авария»
2	Сенсорная панель управления
3	Переключатель «Пуск / Стоп» запуск алгоритма управления
4	«Пуск / Стоп» насосов в местном режиме
5	Включения местного режима управления насосами

Органами индикации комплекта управления ИТП является панель оператора — Органами индикации ШУ управления ИТП КОНТУР-А является панель оператора

Схема навигации меню Контроллера — Схема навигации меню

Общий экран программы Контроллера, работающего по Схеме А22 — Общий экран программы, работающего по Схеме А22

№	Описание
1	Кнопка экрана «Общий»
2	Кнопка экрана «Контур отопления 1»
3	Кнопка экрана «Контур ГВС 1»
4	Кнопка экрана «Контур отопления 2»
5	Кнопка экрана «Контур ГВС 2»
6	Кнопка экрана «Журнал»
7	Кнопка экрана «Меню»
8	Индикация температуры обратной воды из контура отопления 2
9	Индикация температуры обратной воды из контура отопления 1
10	Индикация уставки температуры контура ГВС 2
11	Индикация температуры контура ГВС 2
12	Индикация уставки температуры контура ГВС 1
13	Индикация температуры контура ГВС 1
14	Отображение даты и времени
15	Индикация режима «Зима/Лето»
16	Индикация режима «День/Ночь»
17	Индикация режима «Будний/Выходной день»
18	Индикация температуры наружного воздуха
19	Индикация наличия аварии
20	Индикация ПУСК/СТОП
21	Индикация уставки температуры контура отопления 1
22	Индикация температуры контура отопления 1
23	Индикация уставки температуры контура отопления 2
24	Индикация температуры контура отопления 2
25	Индикация температуры подаваемой воды из теплосети
26	Индикация температуры наружного воздуха

№	Описание
1	Клапан отопления
2	Степень открытия клапана отопления
3	Индикация уставки температуры в обратном трубопроводе контура отопления
4	Индикация температуры в обратном трубопроводе контура отопления
5	Реле дифференциального давления подпитки контура отопления
6	Реле сухого хода контура отопления
7	Насос 2 подпитки контура отопления
8	Насос 1 подпитки контура отопления
9	Клапан подпитки
10	Реле дифференциального давления контура отопления
11	Насос 2 контура отопления
12	Реле сухого хода контура отопления
13	Насос 1 контура отопления
14	Индикация уставки температуры в подающем трубопроводе контура отопления
15	Индикация температуры в подающем трубопроводе контура отопления

№	Описание
1	Клапан ГВС
2	Степень открытия клапана ГВС
3	Реле дифференциального давления контура ГВС
4	Насос 2 контура ГВС
5	Реле сухого хода контура ГВС
6	Насос 1 контура ГВС
7	Индикация температуры в подающем трубопроводе контура ГВС
8	Индикация уставки температуры в подающем трубопроводе контура ГВС

Удобство управления и понятное меню шкафов управления ИТП КОНТУР А

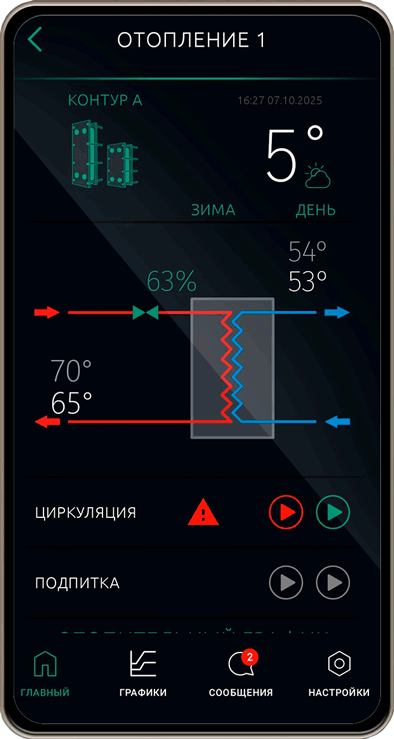

Шкафы оснащены цветным сенсорным дисплеем, позволяющим удобно следить за объектом.

Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы.

В отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры.

Пользователю доступно отредактировать отображаемую мнемосхему согласно своей обвязке контура ИТП, добавить либо скрыть отображение некоторых элементов.

Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.

Логичная структура меню значительно упрощает ввод в эксплуатацию и дальнейшее использование шкафа в целом.

Обозначение при заказе шкафа управления ИТП КОНТУР А

КОНТУР	A
Используемый ПЛК
ПЛК ELHART Alpha-X	A
Кол-во контуров отопления
1 контур отопления		1
2 контура отопления		2
Кол-во контуров ГВС
1 контур ГВС			1
2 контур ГВС			2
Кол-во насосов отопления в первом контуре
1 насос отопления				1
2 насоса отопления				2
3 насоса отопления				3
Количество насосов ГВС в первом контуре
1 насос ГВС					1
2 насоса ГВС					2
Кол-во насосов подпитки в первом контуре
1 насос подпитки						1
2 насоса подпитки						2
Кол-во насосов отопления во втором контуре
Нет насосов отопления							0
1 насос отопления							1
2 насоса отопления							2
Кол-во насосов ГВС во втором контуре
Нет насосов ГВС								0
1 насос ГВС								1
2 насоса ГВС								2
Кол-во насосов подпитки во втором контуре
Нет насосов подпитки									0
1 насос подпитки									1
2 насоса подпитки									2
Опции
Без опций										В00
Дополнительные датчики температуры										В01
Датчики давления										В02
Доп. датчики температуры + Датчики давления (В01+В02)										В03
Аналоговые выходы для управления КЗР										В04
Аналоговые выходы для КЗР + Доп. датчики температуры (В04+В01)										В05
Аналоговые выходы для КЗР + Датчики давления (В04+В02)										В06
Аналоговые выходы для КЗР + Доп. датчики температуры + Датчики давления (В04+В01+В02)										В07
Наличие контакторов для управления насосами (номинальное напряжение питания / мощность)
Без силовой части											К00
~380 В / 2,2…3,7 кВт											К01
~380 В / 1,5 кВт											К02
~380 В / 0,75…1,1 кВт											К03
~380 В / 0,55 кВт											К04
~220 В / 1,1…1,5 кВт											К50
~220 В / 0,75 кВт											К51
~220 В / 0,37…0,55 кВт											К52
~220 В / 0,25 кВт											К53

Пример: КОНТУР А21-222-201-В00-К00

Перечень сопутствующего оборудования для ШУ ИТП КОНТУР А

Артикул	Описание	Кол-во
КОНТУР А11
ТСП-Н Pt100 со штуцером	Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С)	3
ТСП-Н Pt100 наружные	Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С)	1
РД-2Р-ххМПа-G1/4	Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА	4
РДД-2Р-0,2МПа-G1/4	Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А	3
КОНТУР А12
ТСП-Н Pt100 со штуцером	Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С)	5
ТСП-Н Pt100 наружные	Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С)	1
РД-2Р-ххМПа-G1/4	Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА	5
РДД-2Р-0,2МПа-G1/4	Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А	4
КОНТУР А21
ТСП-Н Pt100 со штуцером	Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С)	5
ТСП-Н Pt100 наружные	Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С)	1
РД-2Р-ххМПа-G1/4	Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА	6
РДД-2Р-0,2МПа-G1/4	Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А	4
КОНТУР А22
ТСП-Н Pt100 со штуцером	Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С)	7
ТСП-Н Pt100 наружные	Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С)	1
РД-2Р-ххМПа-G1/4	Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА	8
РДД-2Р-0,2МПа-G1/4	Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А	6
