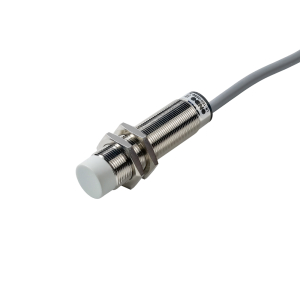

LR-18: Индуктивные датчики с цилиндрическим корпусом М18х1

Логотип серии LR
Рабочий диапазон Рабочий диапазон: 2…8, или 8 мм
Частота переключения Частота переключения: 100 или 800 Гц
М18х1 Корпус М18х1
Степень защиты Высокая степень защиты
Металлический корпус Корпус из никел. латуни
Документация и ПО
3 файла
Наименование Цена с НДС
LR-18F-05PA-D2 Бесконтактный индуктивный датчик (М18х1, встраиваемый, PNP, НО+НЗ, 10-30В, 5мм, 1000Гц, IP67), кабель 2м
Загрузка…
LR-18N-08NA-DC Бесконтактный индуктивный датчик (М18х1, невстраиваемый, NPN, НО+НЗ, 10-30В, 8мм, 800Гц, IP67), требуется разъем SCM12
Загрузка…
LR-18F-05PA-DC Бесконтактный индуктивный датчик (М18х1, встраиваемый, PNP, НО+НЗ, 10-30В, 5мм, 1000Гц, IP67), требуется разъем SCM12
Загрузка…
LR-18F-05NA-DC Бесконтактный индуктивный датчик (М18х1, встраиваемый, NPN, НО+НЗ, 10-30В, 5мм, 1000Гц, IP67), требуется разъем SCM12
Загрузка…
LR-18N-08NO-D2 Бесконтактный индуктивный датчик (М18х1, невстраиваемый, NPN, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м
Загрузка…
LR-18F-05NA-D2 Бесконтактный индуктивный датчик (М18х1, встраиваемый, NPN, НО+НЗ, 10-30В, 5мм, 1000Гц, IP67), кабель 2м
Загрузка…
LR-18N-08PO-D2 Бесконтактный индуктивный датчик (М18х1, невстраиваемый, PNP, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м
Загрузка…
LR-18N-08PA-DC Бесконтактный индуктивный датчик (М18х1, невстраиваемый, PNP, НО+НЗ, 10-30В, 8мм, 800Гц, IP67), требуется разъем SCM12
Загрузка…
LR-18N-08AI-D2 Бесконтактный индуктивный датчик (М18х1, невстраиваемый, 4-20мА, 15-30В, 2-8мм, 100Гц, IP67), кабель 2м
Загрузка…

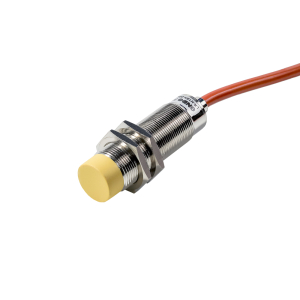

LR-H18N-08NO-D2 Бесконтактный индуктивный датчик (М18х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, NPN, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м
Загрузка…
LR-H18N-08PO-D2 Бесконтактный индуктивный датчик (М18х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м
Загрузка…
LR-S18F-05PO-DC Бесконтактный индуктивный датчик (М18х1, AISI 316L, встраиваемый, PNP, НО, 10-30В, 5мм, 200Гц, IP67), требуется разъем SCM12
Загрузка…
LR-18N-08RС-A2 Бесконтактный индуктивный датчик (М18х1, невстраиваемый, НЗ, ~20-250В, 8мм, 20Гц, IP67), кабель 2 м
Загрузка…
LR-18N-08RO-A2 Бесконтактный индуктивный датчик (М18х1, невстраиваемый, НО, ~20-250В, 8мм, 20Гц, IP67), кабель 2 м
Загрузка…
LR-F18N-08PO-DC Бесконтактный индуктивный датчик (М18х1, морозостойкий, невстраиваемый, PNP, НО, 10-30В, 8мм, 800Гц, IP67), требуется разъем SCM12
Загрузка…

Описание бесконтактных индуктивных датчиков ONDO

Бесконтактные датчики ONDO предназначены для надежного отслеживания приближения объектов. Индуктивные датчики LR-18 реагируют на объекты из металла, применяются в качестве датчиков приближения/положения, скорости, расстояния, в качестве концевых выключателей.

Универсальная серия датчиков LR-18 изготавливается в цилиндрическом корпусе с резьбой М18×1 из никелированной латуни. Датчики оборудованы 2-х метровым кабелем или разъемом М12 для подключения. В зависимости от модификации датчики доступны с транзисторным выходом PNP/NPN либо с одним контактом (только НО) или с двумя (НО+НЗ). Опционально возможны датчики для измерения расстояния до объекта (с аналоговым выходом 4…20 мА).

С помощью датчиков LR-18 возможно отслеживать металлические объекты и детали на расстоянии до 8 мм:

  • бесконтактный контроль размера продукции (отслеживание брака по высоте детали),
  • измерение положения матрицы и пуансона на прессе (контроль перекоса и заклинивания),
  • позиционирование пневмоцилиндров и гидроцилиндров.

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип действия индуктивных датчиков ONDO

Датчик представляет собой цилиндрический или прямоугольный корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного индуктивного датчика
Структура бесконтактного индуктивного датчика

В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.

При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный или аналоговый сигнал.

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Зависимость гарантированного рабочего диапазона (Sa) индуктивных датчиков от внешних факторов

Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:

  1. Материал объекта воздействия — при работе с объектами из различных металлов и сплавов Sa может уменьшиться.
    Зависимость рабочего диапазона Sa от используемого материала
    Материал объекта
    воздействия    		 Изменение рабочего
    диапазона Sa
    Сталь Ст3 100% Sn
    Чугун 93…105% Sn
    Никель 65…75% Sn
    Нерж.сталь 60…100% Sn
    Алюминий 30…45% Sn
    Латунь 35…50% Sn
    Медь 25…45% Sn
  2. Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то Sa так же может измениться.
    Зависимость номинального рабочего диапазона от размера объекта воздействия
    Зависимость номинального рабочего диапазона от размера объекта воздействия

    Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение Sn. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*Sn мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.

    Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.

Технические характеристики индуктивных датчиков ONDO LR-18

Параметр Значение
Способ установки датчика утапливаемое / неутапливаемое исполнение
Номинальный рабочий диапазон (Sn) 2…8 мм / 5 мм / 8 мм (зависит от модели)
Гарантированный рабочий диапазон (Sa) 0…0,8*Sn
Стандартный объект воздействия стальная пластина со сторонами 3Sn*3Sn*1 мм
Тип корпуса цилиндрический с резьбой и контр. гайками
Напряжение питания =10…30 В (датчики c дискретным выходом)
=15…30 В (датчики c аналоговым выходом)
Потребляемый ток не более 15 мА
Тип выходного сигнала PNP / NPN (транзисторный)
4…20 мА (аналоговый)
Частота переключения (датчики c дискретным выходом) при Sn 5 мм: 1 кГц
при Sn 8 мм: 0,8 кГц
Частота переключения (датчики c аналоговым выходом) 100 Гц
Максимальная нагрузка дискретного выхода не более 200 мА
Допустимая температура окружающей среды -25…+70 °С
Допустимая влажность воздуха окружающей среды 35…95 %
Встроенная защита защита от короткого замыкания,
защита от перегрузки,
защита от обратной полярности
Сопротивление изоляции ≥50 МОм (=500 В)
Защита от внешних воздействий IP67
Сигнализация срабатывания светодиод на корпусе
Материал корпуса медно-никелевый сплав

Габаритные размеры индуктивных датчиков ONDO серии LR-18

Габаритные размеры индуктивных датчиков ONDO LR-18--C
Габаритные размеры ONDO LR-18 с разъемом M18, мм
Габаритные размеры индуктивных датчиков ONDO LR-18
Габаритные размеры ONDO LR-18 с кабелем, мм
Артикул A B C D E F
Датчики с дискретным выходным сигналом
LR-18N-… М18х1 ключ на 24 63 43 8 51,5
LR-18F-… М18х1 ключ на 24 63 43 0 51,5
Датчики с аналоговым выходным сигналом
LR-18N-08A-… М18х1 ключ на 24 - 53 8 61,5

Схемы соединения индуктивных датчиков ONDO LR-18

Схема соединения LR-18 NPN
Схема соединения LR-18 NPN
Схема соединения LR-18 PNP
Схема соединения LR-18 PNP
Схема соединения LR-18 с аналоговым выходом
Схема соединения LR-18 с аналоговым выходом
Цвет
провода		 Номер контакта
(разъем)		 Назначение
контактов
Коричневый 1 +Uпит
Белый 2 НЗ-контакт
Синий 3 -Uпит
Черный 4 НО-контакт

Вопросы и ответы (FAQ)

1. Что такое утапливаемое и неутаплеваемое исполнение индуктивного датчика?

Утапливаемое исполнение — это исполнение датчика позволяющее монтировать его в металл заподлицо с поверхностью. У датчика утапливаемого исполнения чувствительный элемент экранирован металлическим корпусом, благодаря чему диаграмма направленности магнитного поля принимает следующий вид:

Распределение магнитного поля датчика утапливаемого исполнения
Распределение магнитного поля датчика утапливаемого исполнения

Датчик утапливаемого исполнения реагирует в на объекты только с торца чувствительного элемента.

Неутапливаемое исполнение — это исполнение требующее установки датчика в металлическую поверхность таким образом, чтобы чувствительный элемент выступал за пределы металла минимум на 1,5*Sn. Это связанно с тем, что диаграмма направленности электромагнитного поля чувствительного элемента имеет следующий вид:

Распределение магнитного поля датчика неутапливаемого исполнения
Распределение магнитного поля датчика неутапливаемого исполнения

Датчик неутапливаемого исполнения реагирует на объекты не только с торца, но и с боку.

2. Допускается ли последовательное/параллельное подключение нескольких бесконтактных датчиков?

Да.

Индуктивные датчики ONDO можно соединять как последовательно (логическая схема «И»), так и параллельно (логическая схема «ИЛИ»).

3. Как подключить несколько бесконтактных датчиков по логической схеме «И»?
  • Суммарный ток потребления каждого датчика и нагрузки не должен превышать максимальный рабочий ток любого из датчиков в цепи.
  • Требуется учесть напряжение источника питания и падение напряжения на каждом из датчиков — для датчиков «ONDO» с питанием постоянным током и дискретным выходом PNP/NPN падение напряжение на одном датчике составляет не более 2,5 В.
  • Все датчики в схеме должны быть с одной функцией выхода — только НО или только НЗ.
  • Все датчики в схеме должны быть одного типа проводимости — только PNP или только NPN.
PNP Последовательное подключение датчиков — схема логического «И» NPN Последовательное подключение датчиков — схема логического «И»
Последовательное подключение датчиков — схема логического «И»

При использовании двух датчиков с разным типом проводимости допускается подключение по схеме комбинированного логического «И».

Последовательное подключение датчиков — схема комбинированного логического «И»
Последовательное подключение датчиков — схема комбинированного логического «И»
4. Как подключить несколько бесконтактных датчиков по логической схеме «ИЛИ»?
  • Необходимо учитывать количество подключаемых датчиков, так как каждый датчик имеет некоторый ток утечки в выключенном состоянии. Величина суммарного тока утечки должна быть меньше тока включения нагрузки.
  • При параллельном объединении выходов рекомендуется использовать диоды для исключения влияния выходов датчиков друг на друга.
  • Все датчики в схеме должны быть с одной функцией выхода — только НО или только НЗ.
  • Все датчики в схеме должны быть одного типа проводимости — только PNP или только NPN.
PNP Параллельное подключение датчиков — схема логического «ИЛИ» NPN Параллельное подключение датчиков — схема логического «ИЛИ»
Параллельное подключение датчиков — схема логического «ИЛИ»

Важно! Параллельное подключение датчиков нельзя использовать с целью увеличения максимально допустимого тока нагрузки — даже при одновременном обнаружении объекта несколькими датчиками выходные ключи никогда не сработают в один момент времени. Это может привести к выходу из строя одного или сразу нескольких датчиков.

5. В чем различия выходов PNP и NPN у бесконтактного датчика?
  • Выход PNP используется с нагрузкой, где общим проводом для датчика и нагрузки является «минус» источника питания.
  • Выход NPN используется с нагрузкой где общим проводом для датчика и нагрузки является «плюс» источника питания.

Другими словами выходным сигналом у датчика с PNP- выходом является «плюс» источника питания а у датчика с NPN-выходом — «минус».

Подключение датчиков с выходом PNP Подключение датчиков с выходом NPN
Подключение датчиков с выходом PNP и NPN

Информация для заказа индуктивных датчиков ONDO LR-18

LR - 18 - - D
Серия
Цилиндрический корпус LR
Типоразмер корпуса
М18х1 18
Способ установки датчика в металл
Утапливаемое исполнение F
Неутапливаемое исполнение N
Номинальный рабочий диапазон (Sn)
Рабочее расстояние 5 мм 05
Рабочее расстояние 8 мм (PNP/NPN)
Рабочее расстояние 2…8 мм (4…20 мА)		 08
Тип выходного сигнала
Аналоговый выход 4…20 мА A
PNP P
NPN N
Логика выходного сигнала
НО O
НО+НЗ A
0…20 мА I
Номинальное напряжение питания
=24 В D
Способ подключения
Кабель (2 метра) 2
Разъем М12 (4 пина) C

Пример: LR-18N-08AI-D2.
