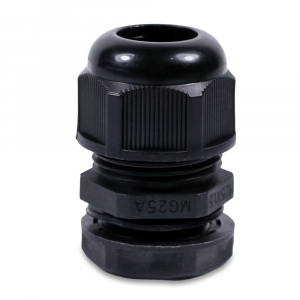

Сальники серии PG
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Электротехника | Каталог | |
| 3D модель PG | CAD библиотека | zip |
| Отказное письмо на дополнительные устройства, запасные части и принадлежности (в т.ч. сальники PG, зажимы анкерные) | Письмо |
| Наименование | Цена с НДС |
|---|---|
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… | |
| Загрузка… |
Особенности сальников серии PG (IP54)
Предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от попадания пыли и влаги в месте ввода.
- Степень обжатия (изменение диаметра) от 3 до 7 мм
- Установка сальника производится гаечными ключами различной конфигурации (торцевым, накидным и т.д.)
- Сальники серии PG могут поставляться с торцевыми заглушками для герметизации проходного отверстия в случае отсутствия проводника
- Стопорная гайка, корпус, зубчатая муфта и колпачок-гайка выполнены из капрона с высокой стойкостью к нагреву
- Прокладка и сальник выполнены из неопрена
- Уплотнение достигается при помощи зубчатой муфты, изменяющей геометрию проходного отверстия и дополнительного уплотнителя из неопрена
- Цвет: серый (RAL7035)
- Степень защиты: IP54
Габаритные размеры сальников
| Артикул | Диаметр резьбовой части сальника D, мм |
Диаметр кабеля d, мм |
Длина резьбовой части Н1, мм |
|---|---|---|---|
| PG 7 | 12 | 3-6,5 | 8 |
| PG 9 | 15 | 4-8 | 8 |
| PG 11 | 18 | 5-8 | 8 |
| PG 13,5 | 20 | 6-10 | 9 |
| PG 16 | 22 | 10-12 | 10 |
| PG 21 | 28 | 13-16 | 11 |
| PG 29 | 36 | 18-25 | 11 |
| PG 36 | 46 | 22-32 | 13 |
| PG 42 | 54 | 33-40 | 13 |
| PG 48 | 59,5 | 34-44 | 13 |
