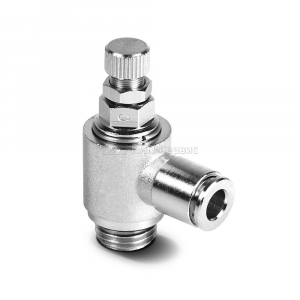

MV 41: пневматический дроссель
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Функциональные пневматические фитинги cmatic | Каталог | |
| CMATIC-Фитинги.ОП (О сертификации фитингов) | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
MV 41 06 14 /C Фитинг угловой с регулировкой расхода (пневмодроссель), 6мм x G 1/4" (наруж.резьба), однонаправленный для монтажа на цилиндр, T=(-20...+70)C, P=(0...10) бар, корпус и дроссель - никел.латунь, уплотнение резьбы - NBR
|
Загрузка… |
|
MV 41 08 38 /C Фитинг угловой с регулировкой расхода (пневмодроссель), 8мм x G 3/8" (наруж.резьба), однонаправленный для монтажа на цилиндр, T=(-20...+70)C, P=(0...10) бар, корпус и дроссель - никел.латунь, уплотнение резьбы - NBR
|
Загрузка… |
|
MV 41 10 14 /C Фитинг угловой с регулировкой расхода (пневмодроссель), 10мм x G 1/4" (наруж.резьба), однонаправленный для монтажа на цилиндр, T=(-20...+70)C, P=(0...10) бар, корпус и дроссель - никел.латунь, уплотнение резьбы - NBR
|
Загрузка… |
|
MV 41 10 38 /C Фитинг угловой с регулировкой расхода (пневмодроссель), 10мм x G 3/8" (наруж.резьба), однонаправленный для монтажа на цилиндр, T=(-20...+70)C, P=(0...10) бар, корпус и дроссель - никел.латунь, уплотнение резьбы - NBR
|
Загрузка… |
Фитинги MV 41 предоставляют возможность регулировки количества воздуха, проходящего через них. Поэтому они называются дросселями или фитингами с регулировкой расхода. Пневматические дроссели MV 41 /С являются однонаправленными и предназначены для установки на пневмоцилиндры. Регулирование расхода осуществляется по направлению резьба → трубка, что соответствует выхлопу воздуха из цилиндра. Расход воздуха на входе в пневмоцилиндр (направление трубка → резьба) максимален. Такая конструкция пневмодросселей MV 41 /C позволяет независимо регулировать скорость прямого и обратного хода штока пневмоцилиндра в случае установки двух фитингов. Настройка расхода воздуха осуществляется поворотом микрометрического винта, на головку которого нанесена насечка для удобной ручной регулировки. Для фиксации выбранного положения используется контрагайка.
Состав и схематичное обозначение фитингов с регулировкой расхода MV 41 /C
1 - Корпус (Анодированный алюминий)
2 - Регулирующий орган (Никелированная латунь)
3 - Регулировочный винт (Никелированная латунь)
4 - Гайка (Никелированная латунь)
5 - Уплотнение (NBR)
…/C
Технические характеристики фитингов серии MV
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление: до 10 бар
- Рабочая температура: -20…+70 °C
- Расход воздуха: в соответствии с диаграммами ниже
Габаритные размеры пневматического дросселя MV 41
| Код | dTubo | D1 | D2 | D3 | L1 | L2 | L3max | L4 | CH | Вес, г |
|---|---|---|---|---|---|---|---|---|---|---|
| MV 41 04 M5 | 4 | M5 | 9 | 10 | 4 | 11,5 | 39 | 18 | 6 | 13 |
| MV 41 04 18 | 4 | 1/8 | 9 | 12 | 5 | 15,5 | 42 | 22 | 9 | 34 |
| MV 41 06 18 | 6 | 1/8 | 12 | 14 | 5 | 15,5 | 42 | 22 | 9 | 34 |
| MV 41 06 14 | 6 | 1/4 | 12 | 18 | 6,5 | 17,5 | 51 | 23,5 | 10 | 54 |
| MV 41 08 18 | 8 | 1/8 | 14 | 14 | 5 | 15,5 | 42 | 22,5 | 9 | 35 |
| MV 41 08 14 | 8 | 1/4 | 14 | 17,5 | 6,5 | 18 | 51 | 24 | 10 | 55 |
| MV 41 08 38 | 8 | 3/8 | 14 | 22 | 9 | 22 | 63 | 26 | 14 | 99 |
| MV 41 10 14 | 10 | 1/4 | 16 | 18 | 6,5 | 18 | 51 | 26,5 | 10 | 62 |
| MV 41 10 38 | 10 | 3/8 | 16 | 22 | 9 | 22 | 63 | 28 | 14 | 105 |
